Основные принципы верстки иллюстраций

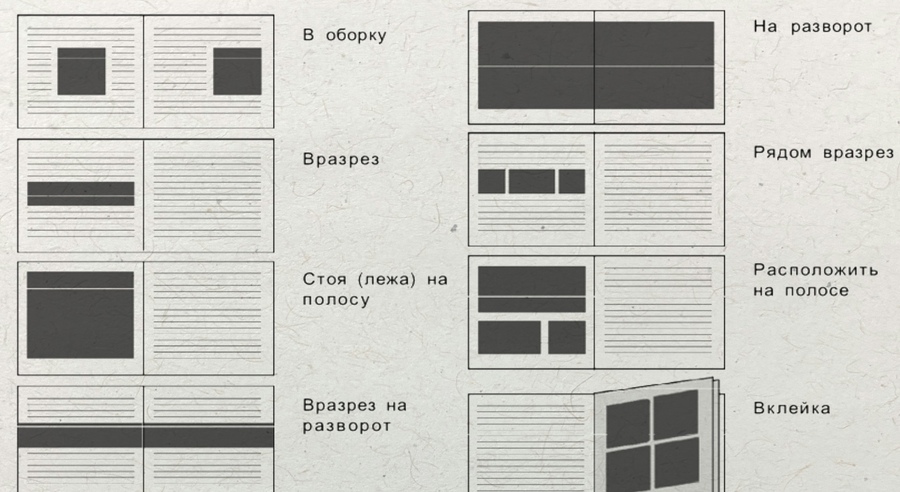

Верстка иллюстраций делится на три базовых типа:
В открытую: Иллюстрация располагается по краю страницы, примыкая к 2-3 полям. Важно, чтобы она была прямоугольной, дабы не нарушать форму текстового блока.
В разрез: Иллюстрация помещается внутри текста, примыкая одной или двумя сторонами к боковым полям и разрывая при этом текстовый блок.
В оборку: Иллюстрация также находится внутри текста и примыкает к одному боковому полю, но текст обтекает её, сохраняя целостность текстового блока.

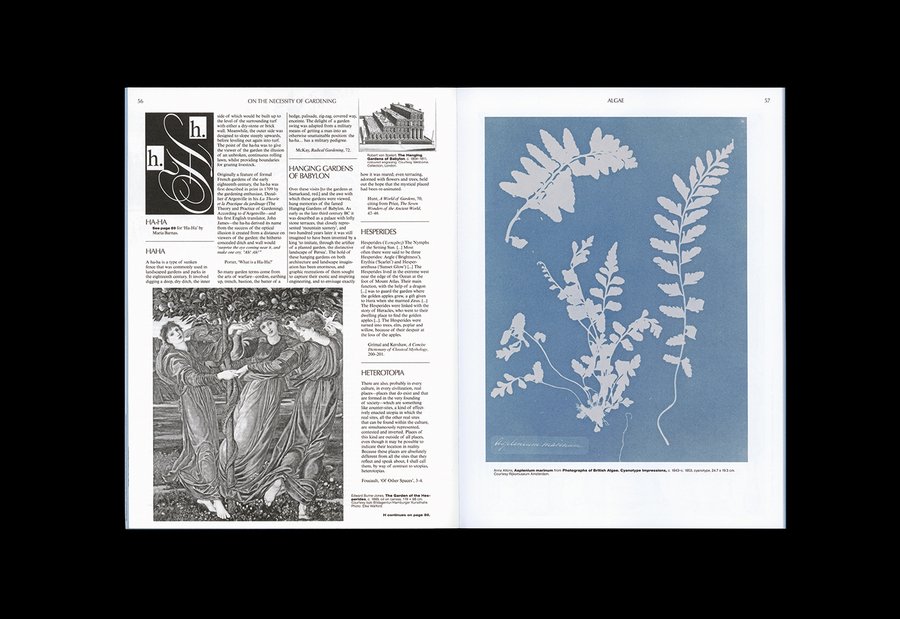

Laurie Cluitmans On the Necessity of Gardening

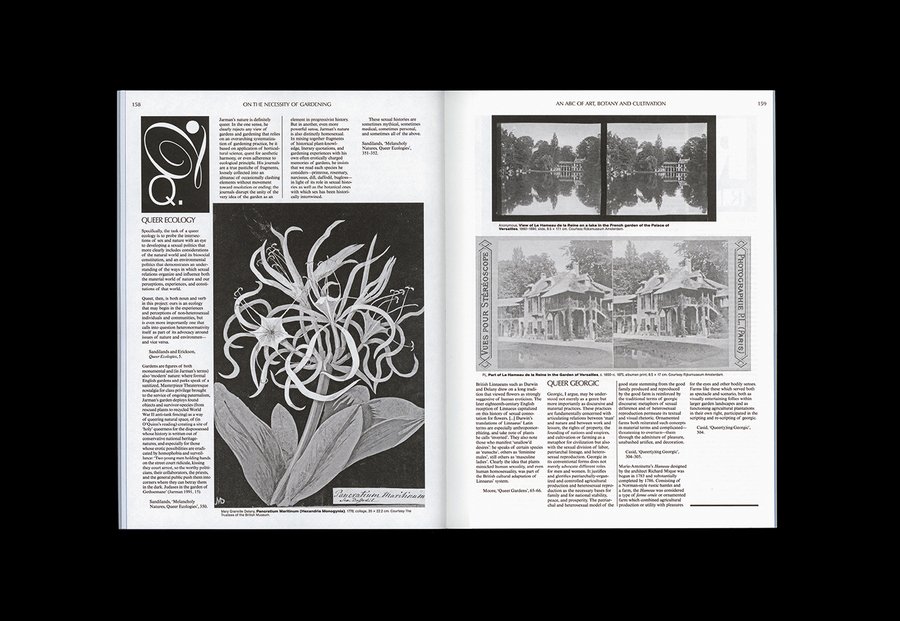

Laurie Cluitmans On the Necessity of Gardening
Thomas K. Keller Die Rationalität des Baumeisterlichen
Annette Spiro, Elizaveta Radi, Florian Schrott Innenputz
Дополнительные аспекты
- Подрисуночная подпись: Это пояснительный текст под иллюстрацией, указывающий её содержание или источник. Может располагаться как внутри текстового блока, так и за его пределами.
- Отношение к границам: Иллюстрации могут размещаться:
- Внутри текстового блока.
- По границе «зеркала набора» (рабочей области страницы).
- «Навылет» (до края страницы, без полей).
- Непрямоугольные иллюстрации: Для них можно использовать обтекание текстом или размещать их в специально созданном прямоугольном белом пространстве. Главное — избегать «выбоин» и сохранять общую прямоугольность текстового блока.
Aino-Maija Metsola, Daniel de Roulet UPO 4: Reading the Sky
пример верстки непрямоугольных иллюстраций
Formafantasma Cambio — Serpentine Galleries/Koenig Books 2020
Cyan, «Йозеф Бойс. Призыв к альтернативе», 2012
Hubertus Design, «Data Centers», 2021
