Жакет

PROTECT STATUS: not protected
41
big
Original size 2480x1350

Разработка конструкторско-технологической документации для запуска в производство комплекта: жакет с открытой спиной и болеро.

Проект включает построение технического эскиза, лекал изделия и изготовление образца-эталона.

big
Original size 2480x1350

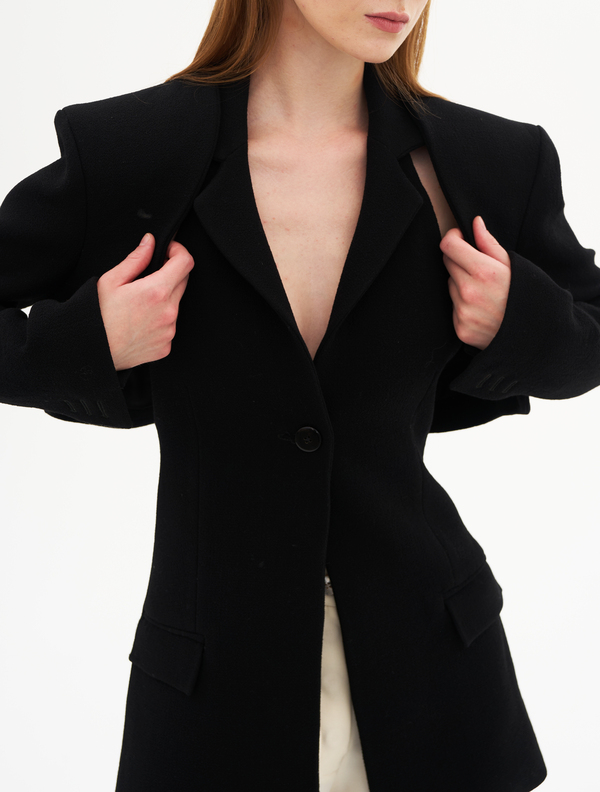

Образец-эталон

big
Original size 2480x1206
Original size 2480x1206
0

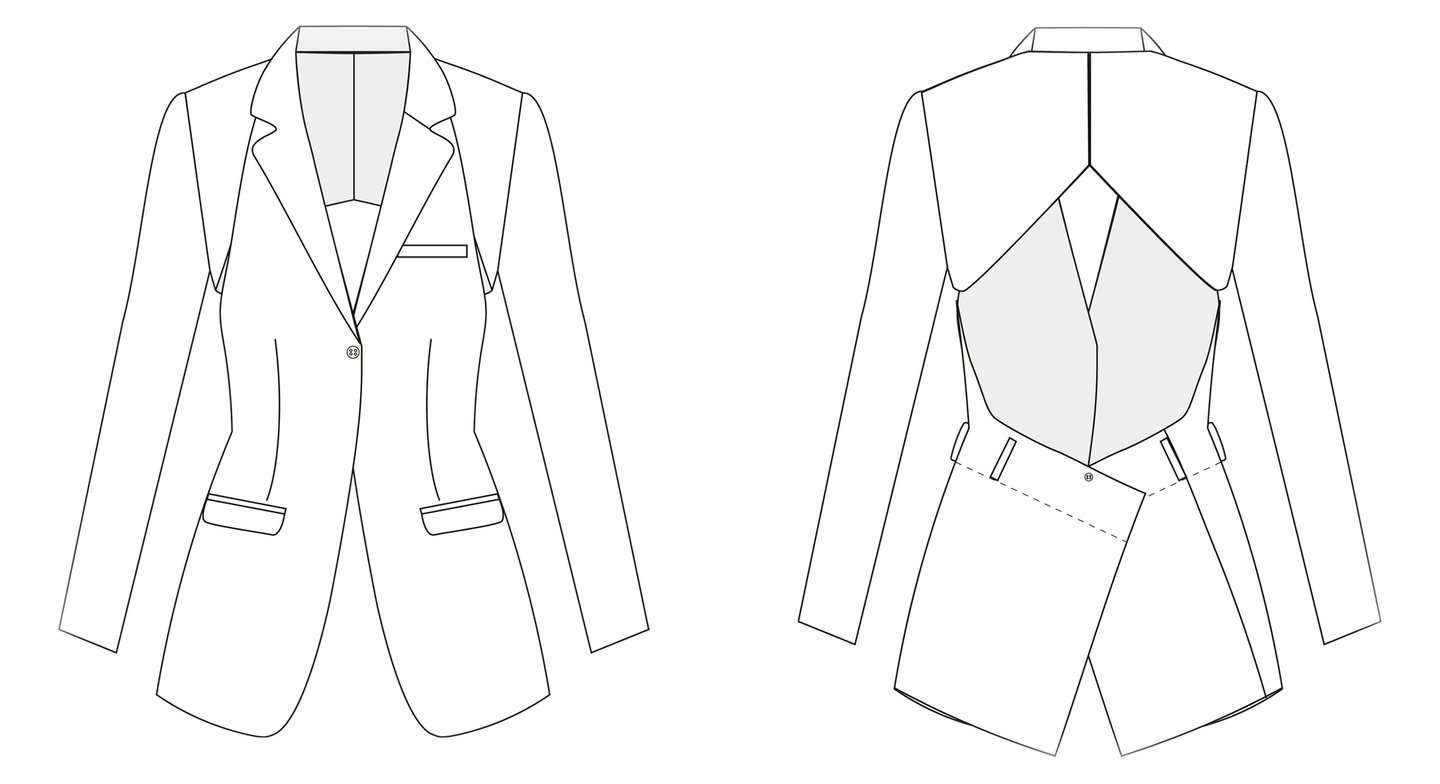

Технический эскиз

Комплект женский: болеро и жакет без рукавов с открытой спиной, из шерстяного крепа. Изделие на притачной подкладке.

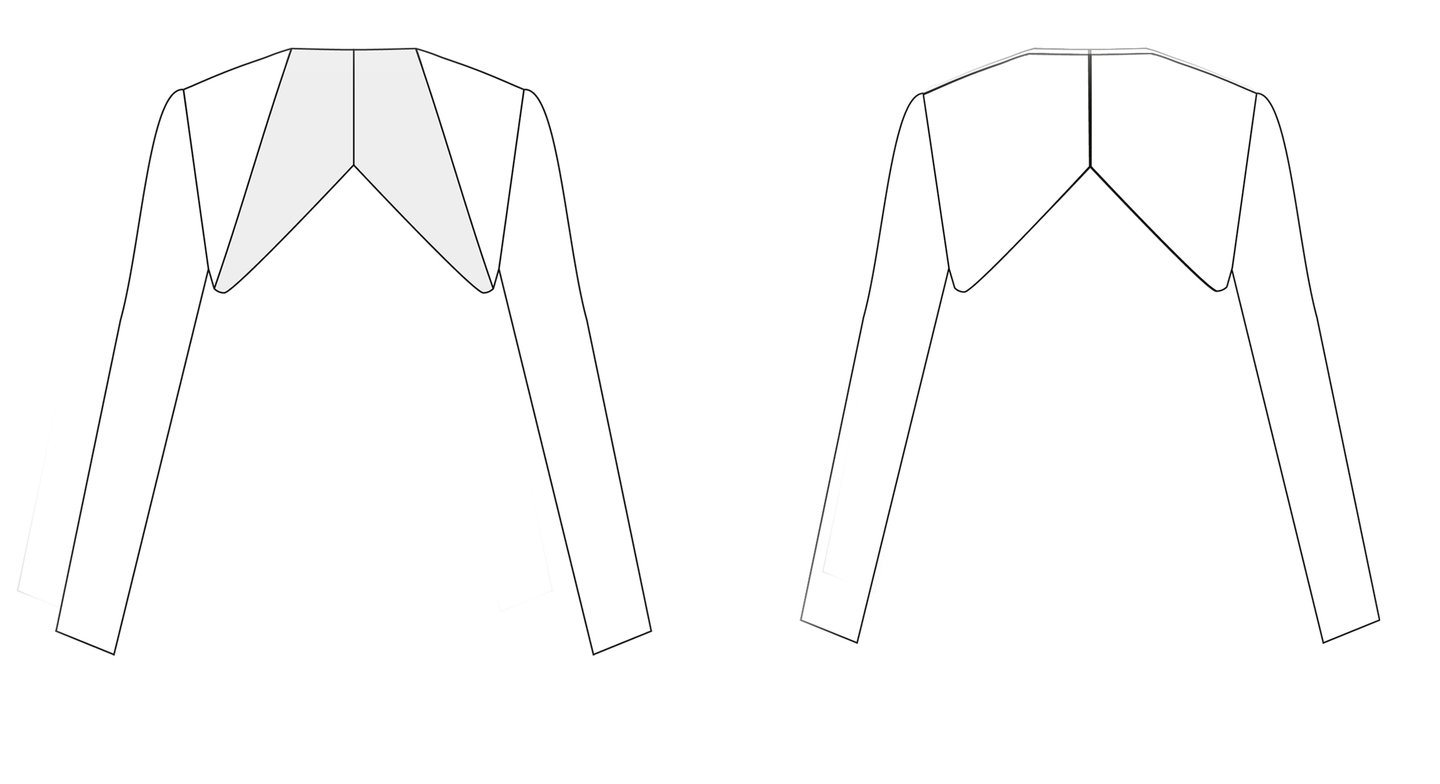

Болеро со втачными рукавами. Детали переда обрабатываются обтачкой. Спинка со средним швом и фигурным вырезом. Горловина и низ обрабатываются обтачкой. Рукава двухшовные, с верхними и нижними швами. Рукава обработаны ложными шлицами с тремя глазковыми петлями, без пуговиц.

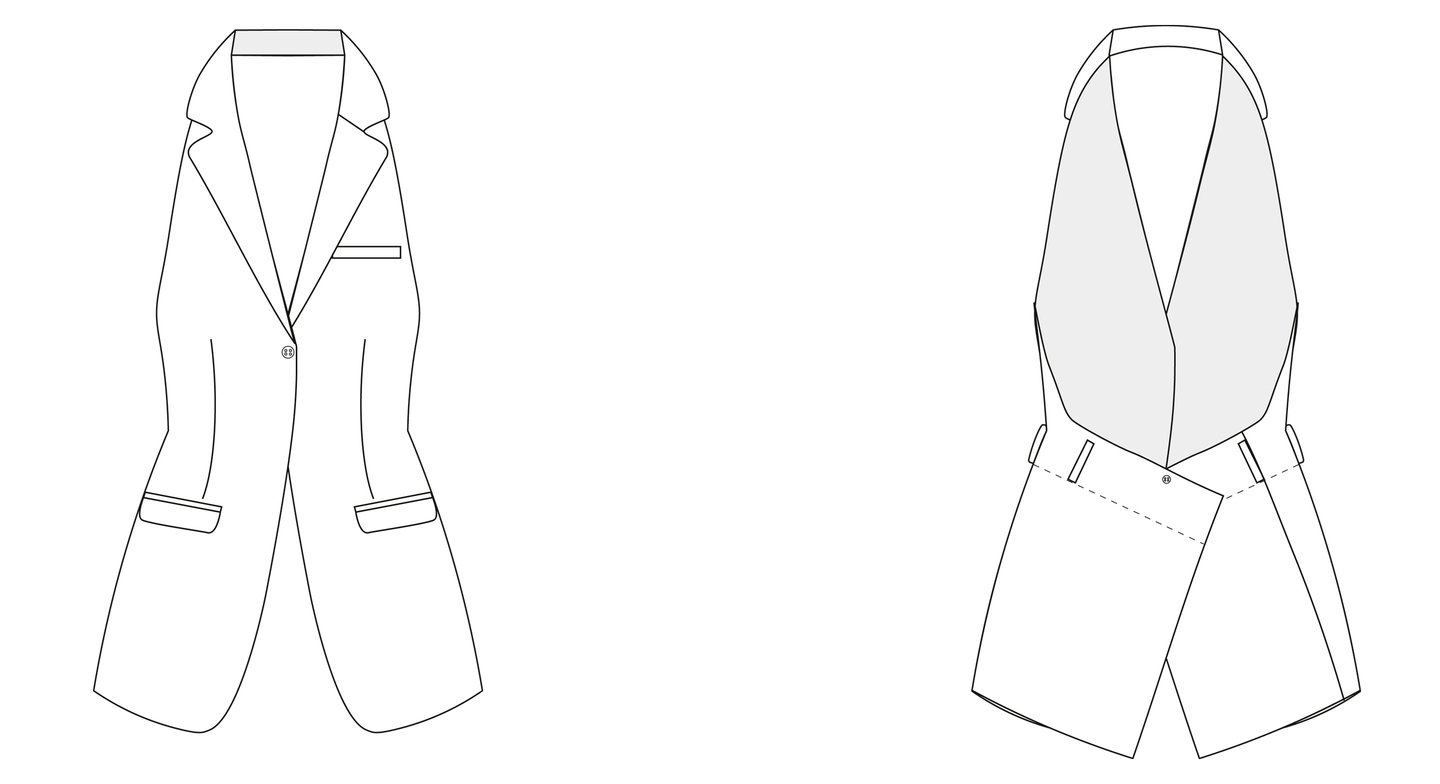

Жакет без рукавов с открытой спиной, прилегающего силуэта, с отрезным бочком, с центральной застёжкой на одну пуговицу, с воротником пиджачного типа, с карманами. Воротник пиджачного типа с цельнокройной стойкой. На деталях переда, ниже талии, расположены два прорезных кармана с клапаном. Застёжка центральная, на одну обмётанную петлю глазкового типа и пуговицу. Спинка состоит из двух деталей, которые застёгиваются в нахлест на две обмётанные петли глазкового типа и пуговицы.

Original size 2480x827

Материалы

0

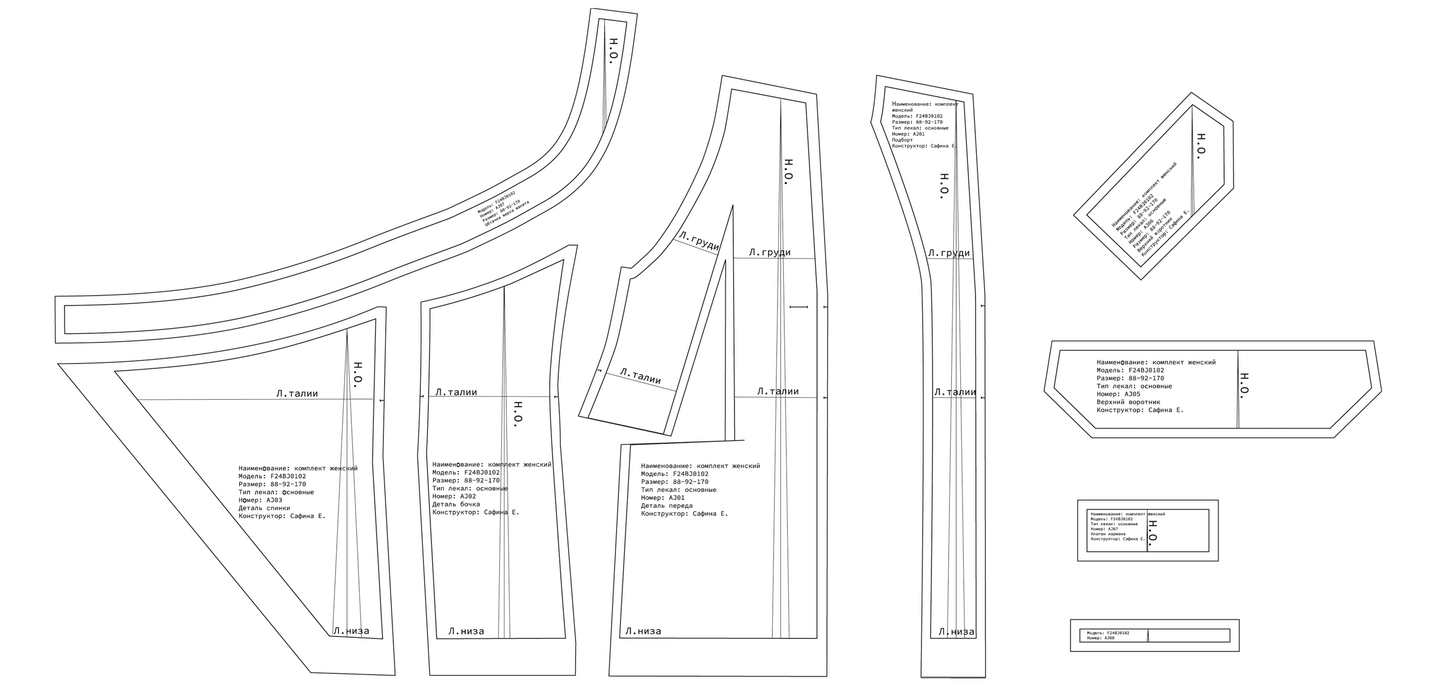

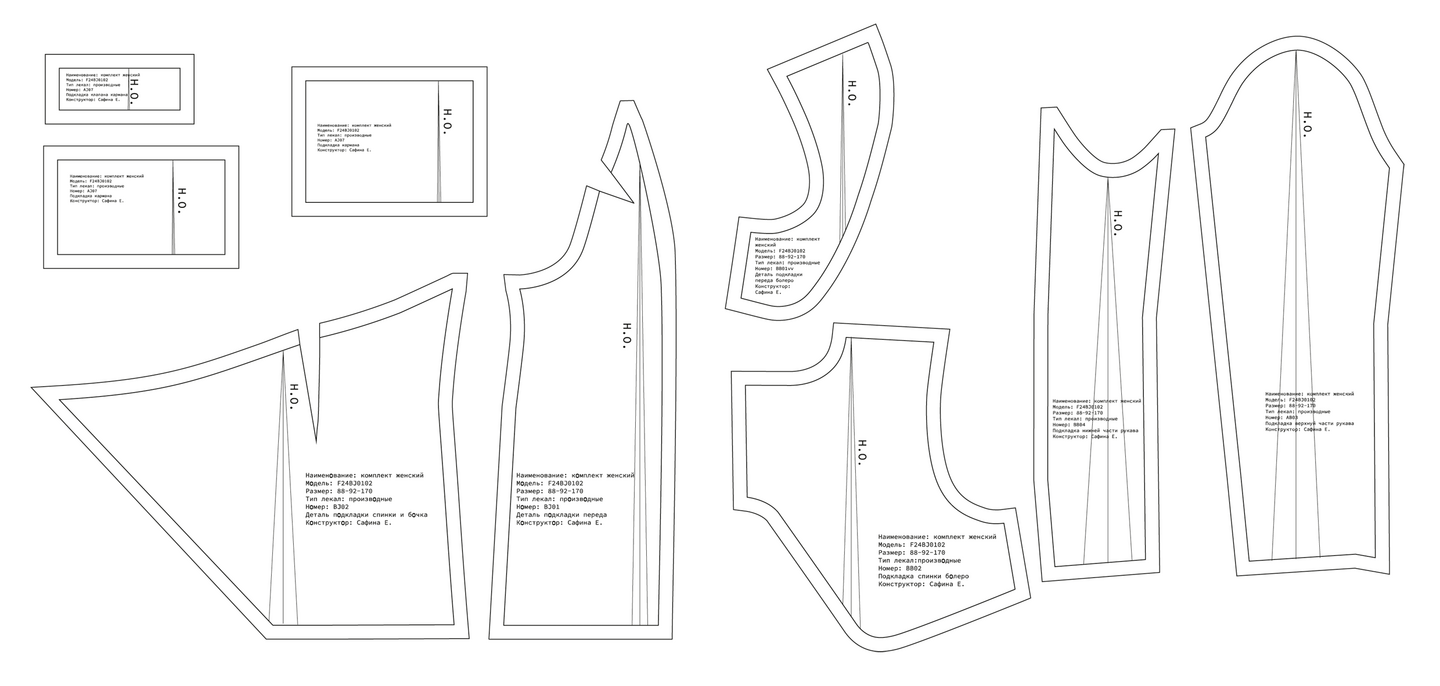

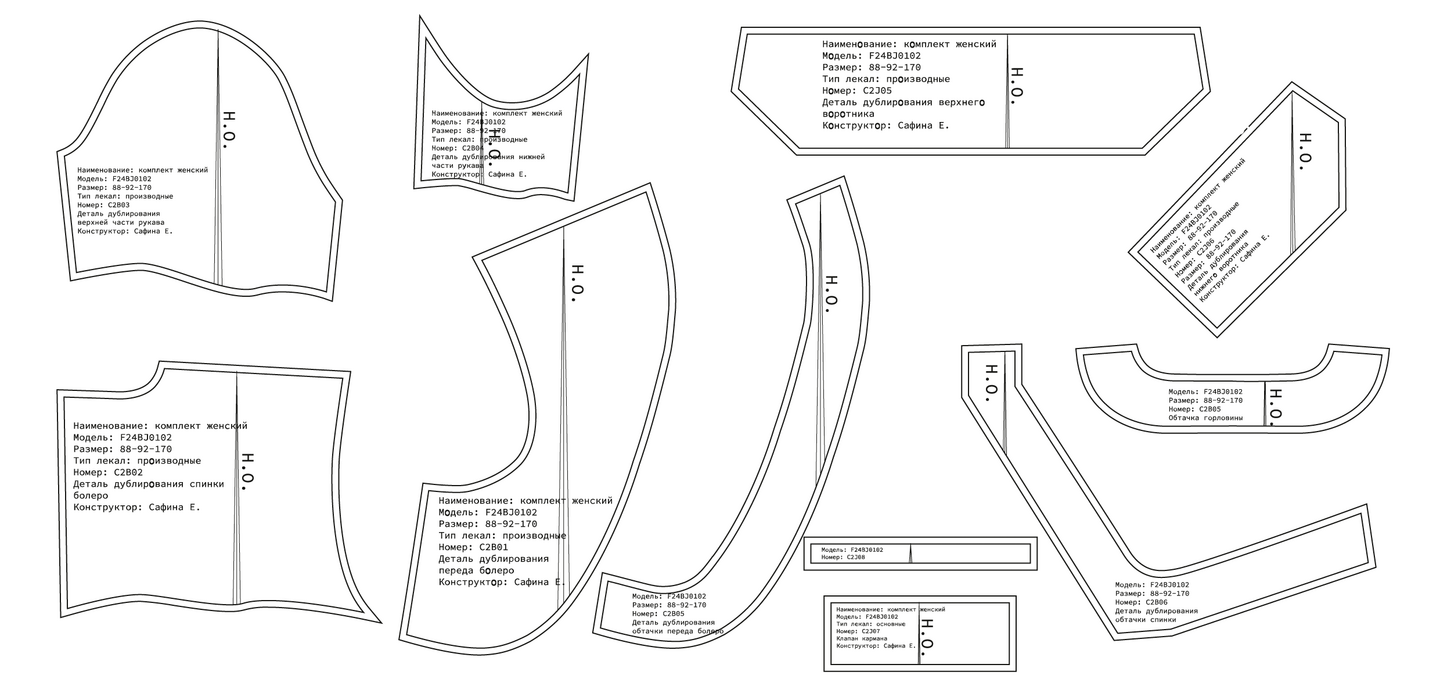

Комплекты лекал с маркировкой

0

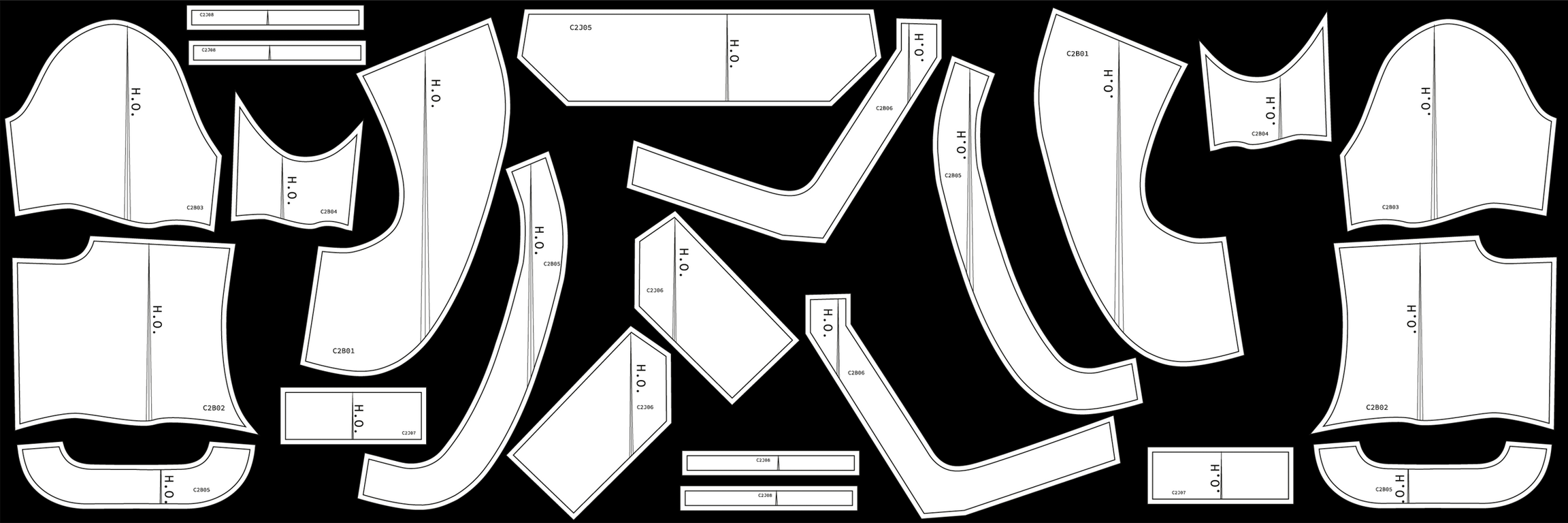

Рекомендуемая раскладка лекал

Original size 1754x1240
Original size 2480x1206
