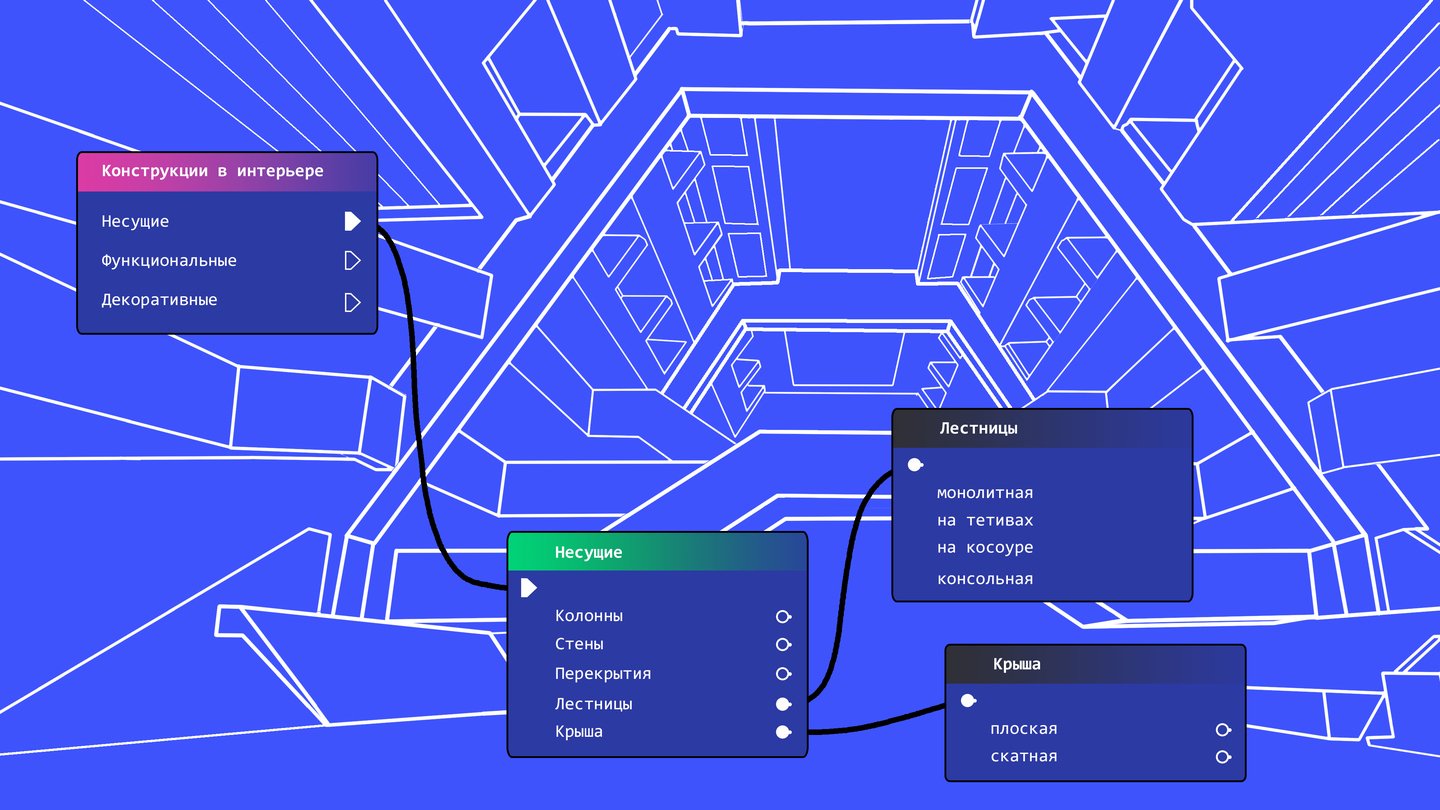

Конструкции в интерьере можно разделить на несколько групп:
Несущие (строительные) — стены — перекрытия — колонны — пилоны — перекрытия — лестницы

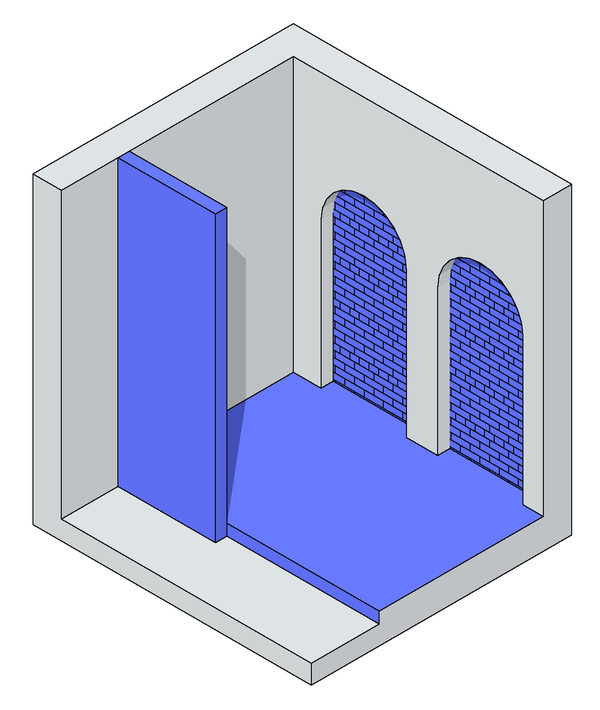

Функциональные (зонирующие) — ниши — перегородки — подиумы

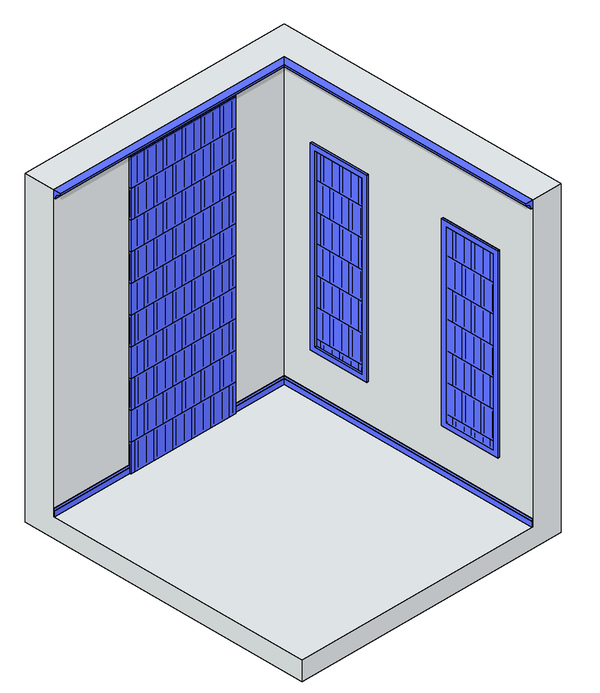

Декоративные
— плинтусы — карнизы — молдинги — декоративные панели — каминные порталы
В качестве тренировки попробуем выявить несущие, зонирующие и декоративные конструкции на примерах из игр.
Несущие конструкции. Bioshock Infinite, 2013
Зонирующие конструкции. Cyberpunk 2077, 2020
Декоративные элементы. Dishonored 2, 2016

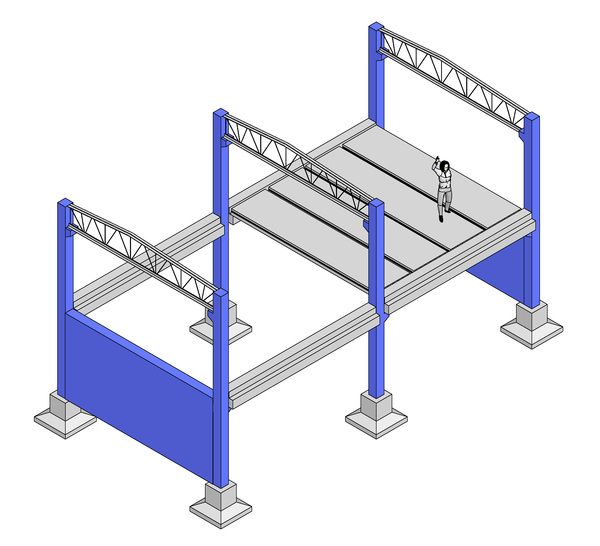

Несущие конструкции

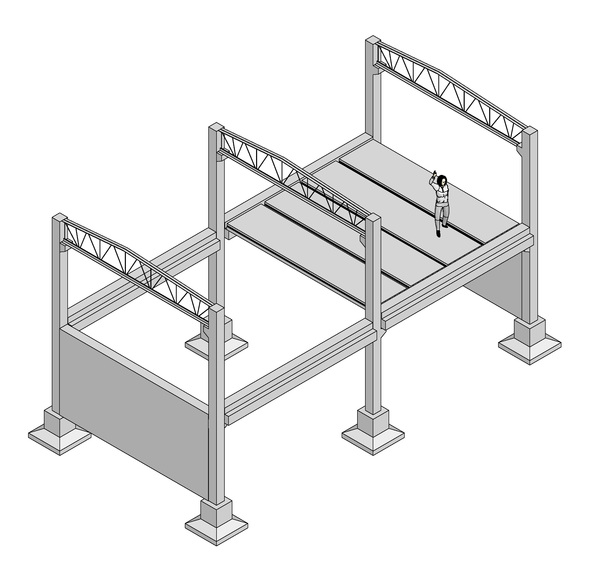

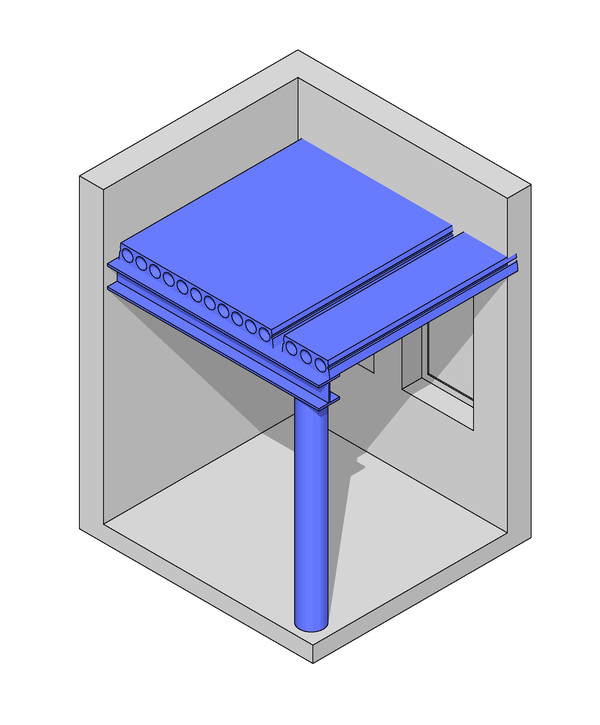

Несущие конструкции — это скелет здания, принимающий и распределяющий нагрузку.

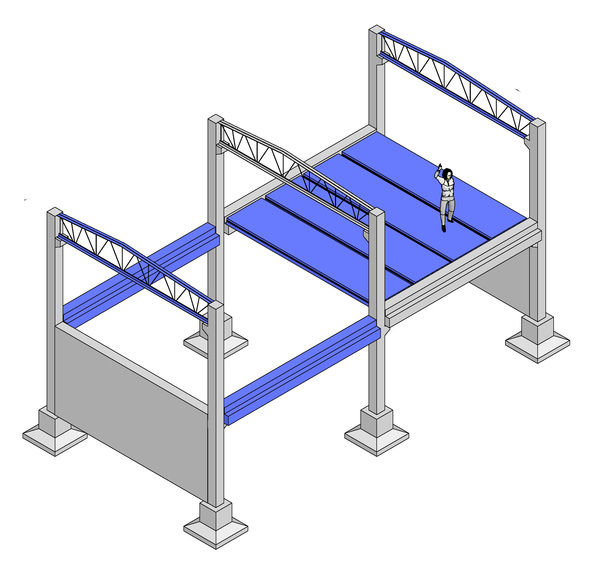

Несущие конструкции делятся на вертикальные и горизонтальные.
Вертикальные несущие конструкции (колонны, стены, пилоны, диафрагмы) — это элементы остова здания, воспринимающие вертикальные нагрузки от горизонтальных конструкций: перекрытий, кровли, передавая их на фундамент.
Горизонтальные несущие конструкции (перекрытия, балки, ригели, фермы) — это элементы, воспринимающие вертикальные нагрузки от людей, снега, оборудования и передающие их на вертикальные конструкции (колонны, стены, пилоны), обеспечивая жесткость здания.
Колонны

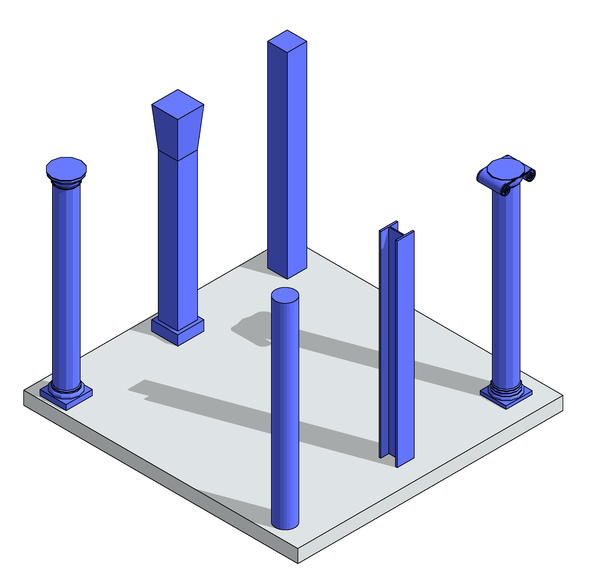

Колонна — вертикальный линейный несущий элемент, который воспринимает и передает вертикальные нагрузки.
Из разных материалов и различной формы.
Чем более высокий этаж, тем меньше нагрузки от вышележащих конструкций. Диаметр колонны уменьшается на более высоких этажах.
Office Building Lyon Confluence Îlot A3, 2018 Леон, Франция

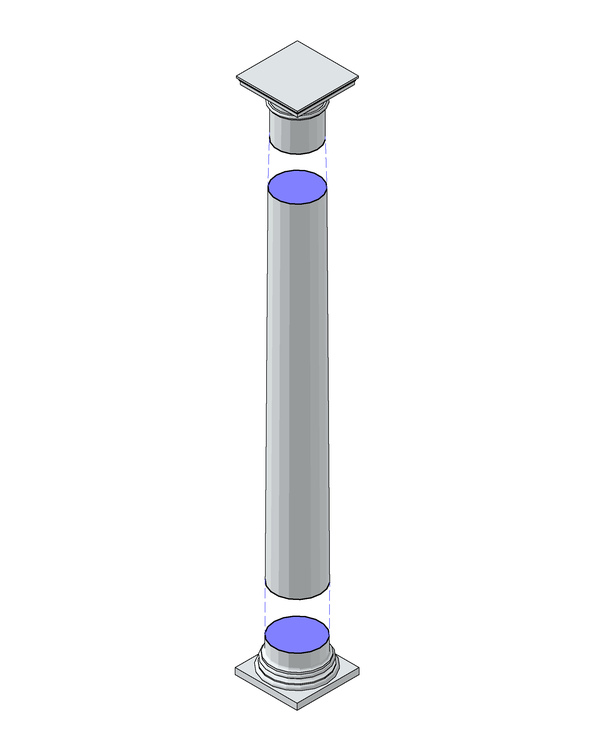

Колонна состоит из 3 частей: — капители — ствола колонны — основания (базы)
Капитель плавно распределяет нагрузку с горизонтального несущего элемента на вертикальную опору, а также является декоративным и смысловым элементом.
Античный ионический ордер; Лотосовидные древнеегипетские капители; Капители храма Святой Софии в Константинополе
База у колонны распределяет высокую сосредоточенную нагрузку от ствола колонны на фундамент, предотвращая его разрушение.
Базы колонн
Консольные колонны
Чугунные колонны в читальном зале библиотеки Женевьевы, Париж, сер. 19 в.
Стены

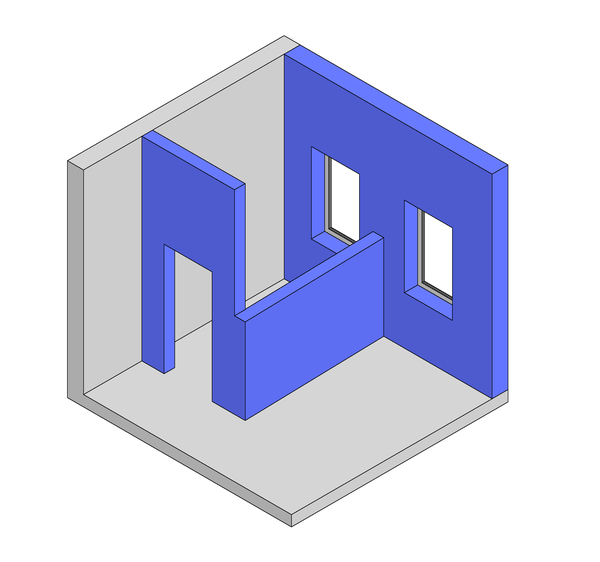

Стены отделяют пространство от окружающей среды, разделяют внутреннее пространство здания и воспринимают нагрузки от вышележащих элементов конструкции здания.

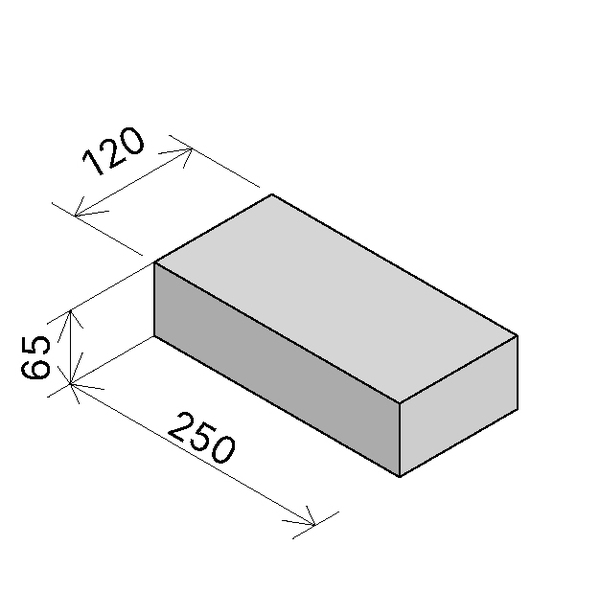

Размер стены зависит от материала, из которого построена стена. Например, размер кирпича задает стены размером в один кирпич, в полтора, в два кирпича. Так возникают стены размером 12 см, 25 см

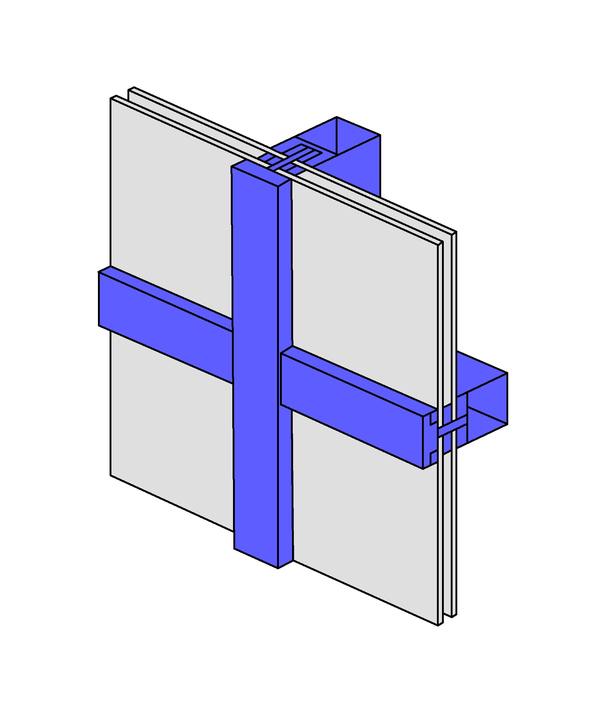

Стоечно ригельное остекление
Стоечно-ригельное остекление

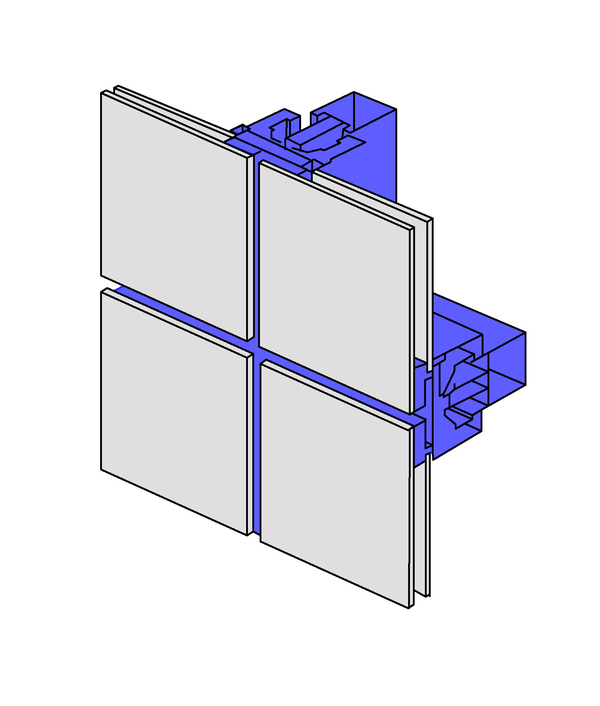

безрамное остекление
Безрамное остекление
Стоечно-ригельное и безрамное остекление, Watch Dogs Legion, 2020

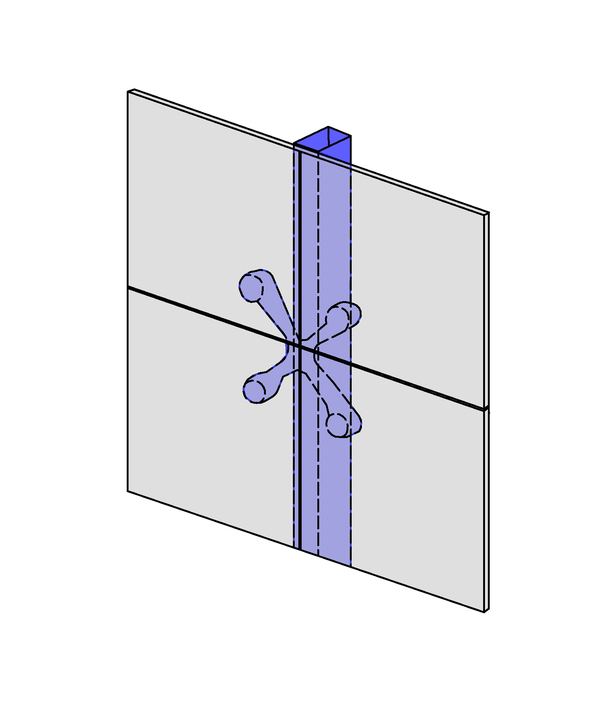

система спайдер
Лестницы
Виды конструкций лестниц

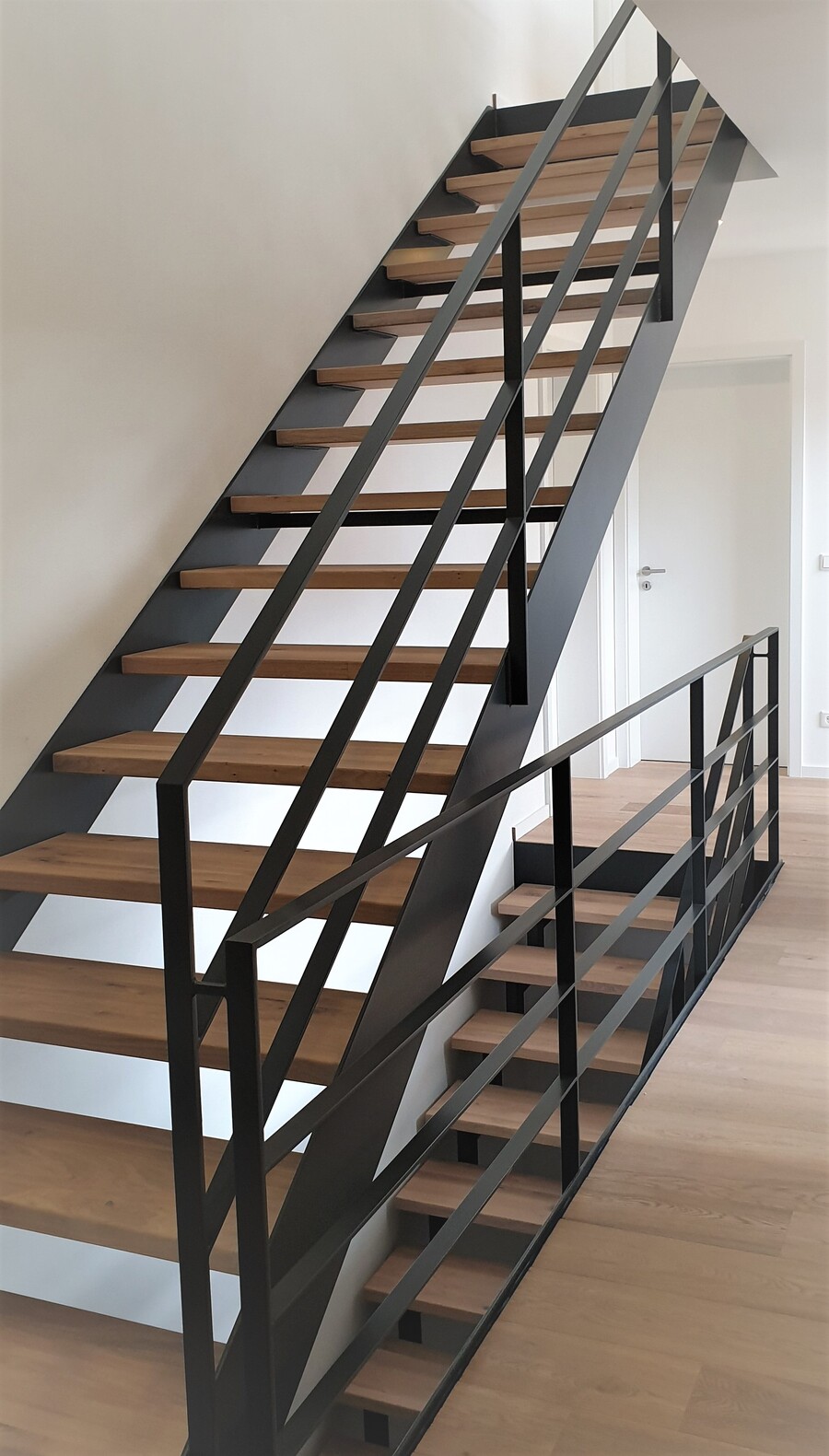

Лестница на металлических тетивах
Лестница на каменных тетивах. The Art of Dishonored 2, 2016.
Лестница на тетивах в Cyberpunk 2077

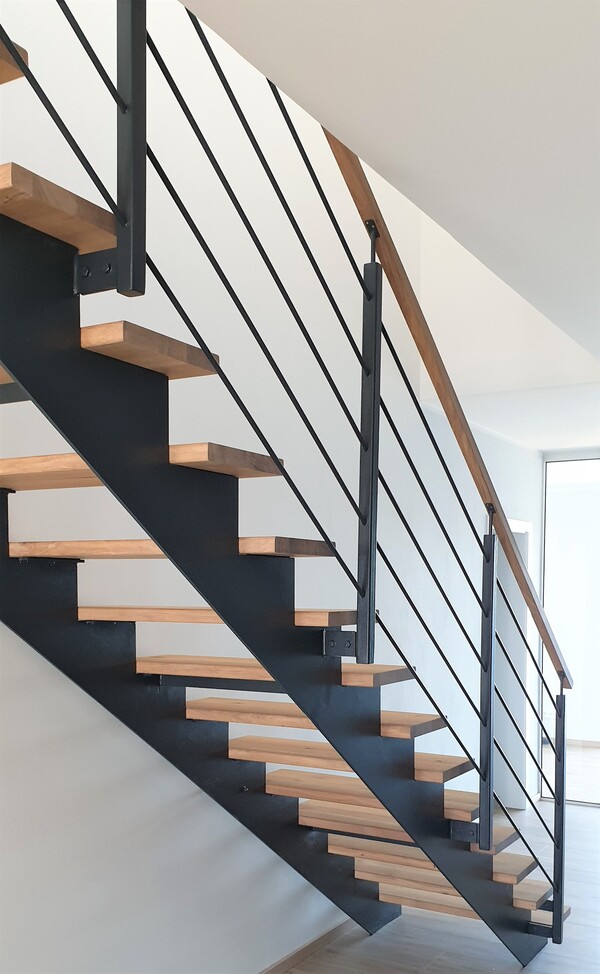

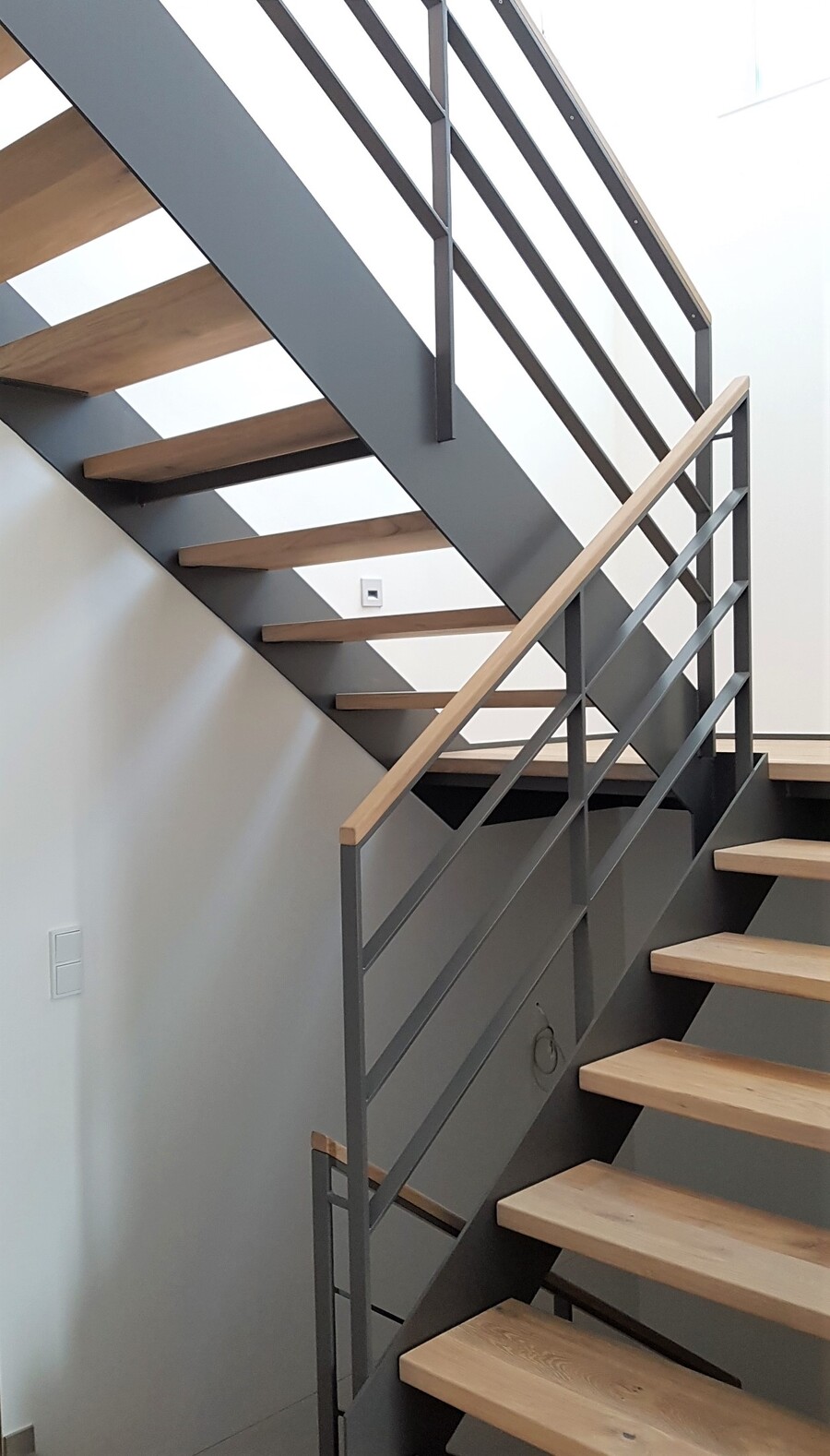

Лестница на двойном косоуре

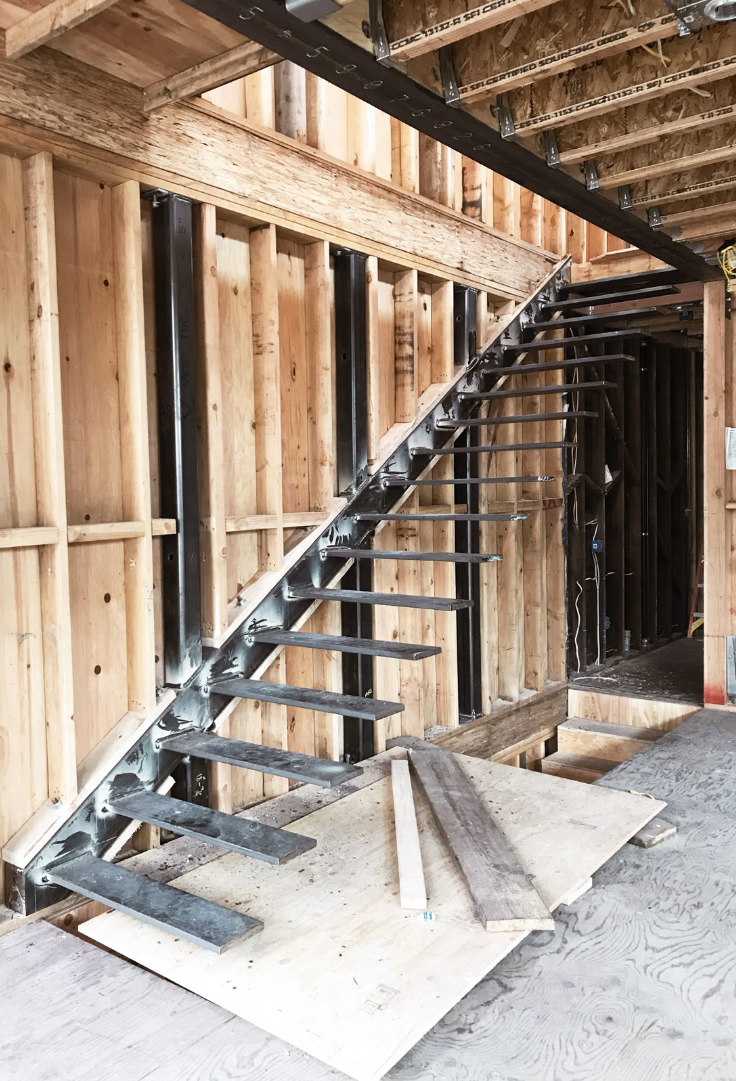

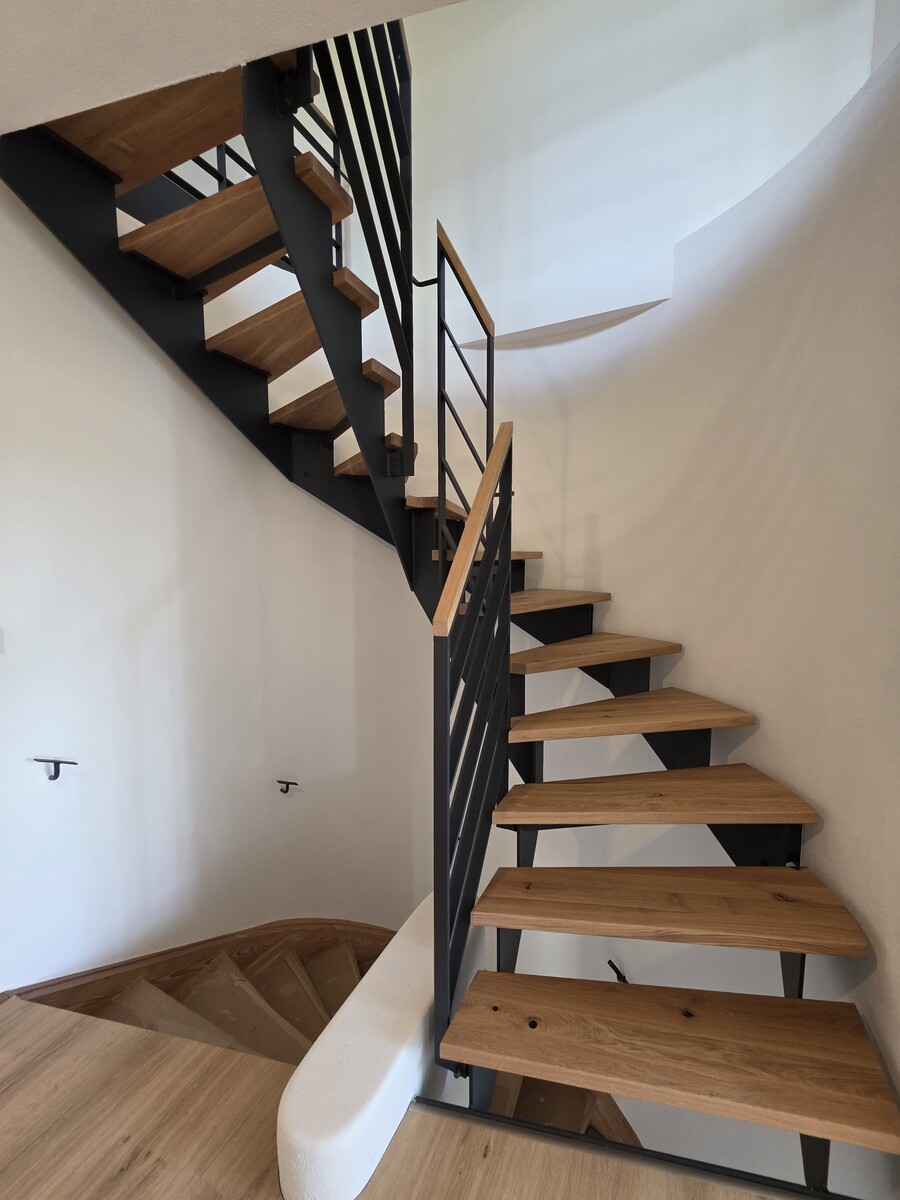

Лестница на монокосоуре. Gta 5, 2013

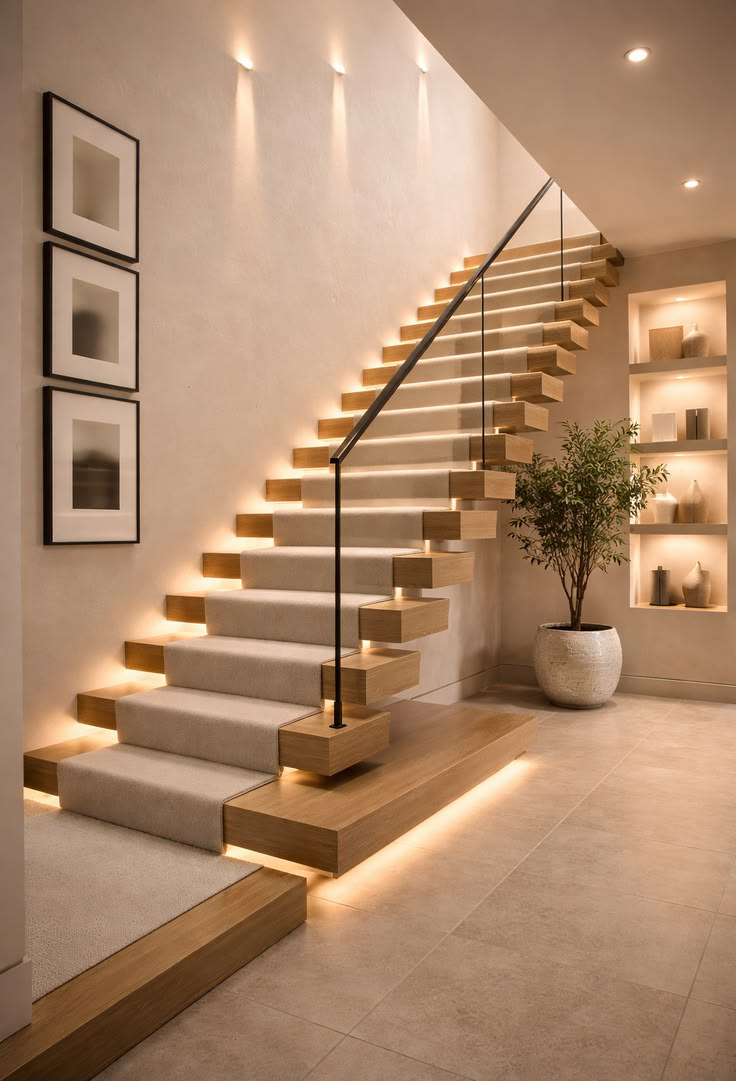

Консольная лестница

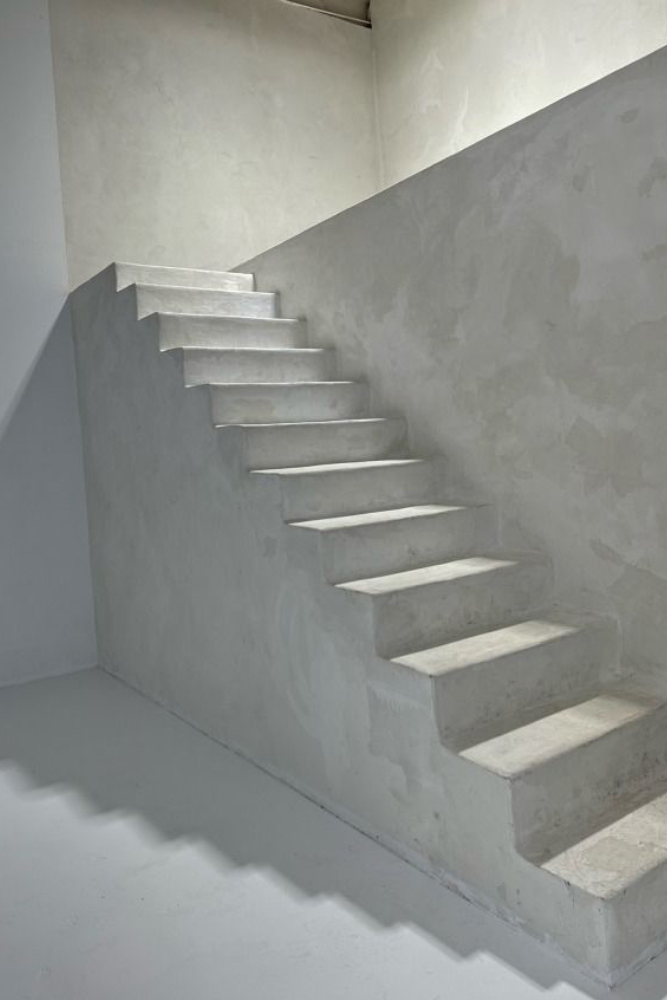

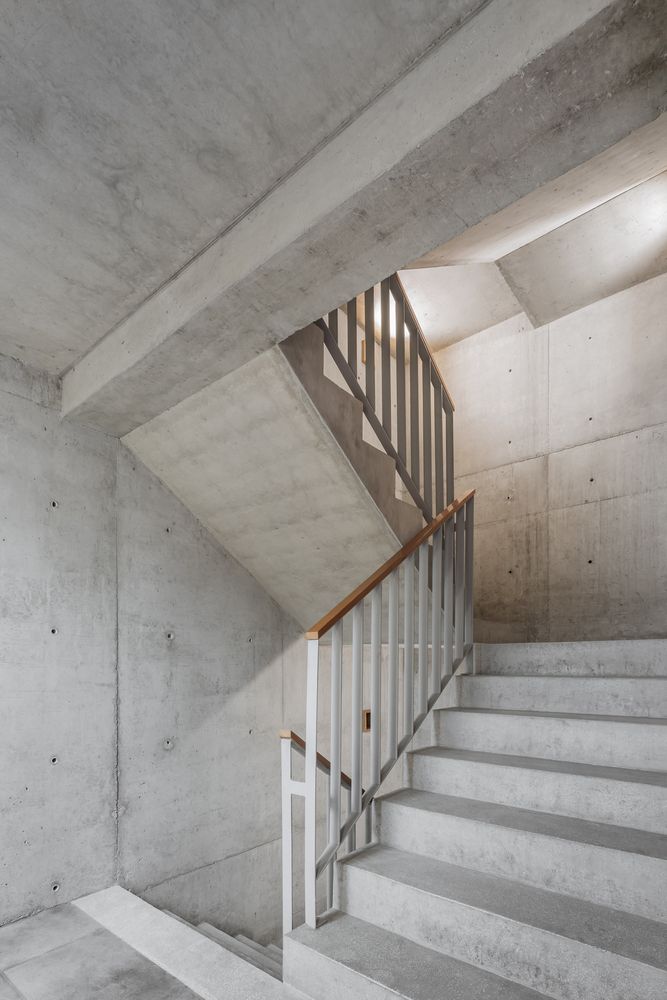

Монолитная лестница
Крыши
Виды крыш
Конструкции плоских крыш и межэтажных перекрытий
Монолитное ж/б перекрытие GTA 5, 2013

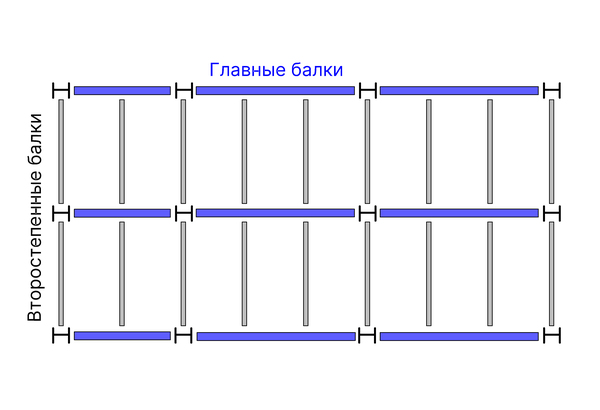

главные и второстепенные балки
Металлическая сетка балок Cyberpunk 2077, CD Projekt, 2020
Стропильные системы — это несущий «скелет» крыши, который делится на два основных типа: висячие (опираются только на внешние стены) и наслонные (имеют опору на внутренние стены или прогоны). Вид системы выбирается исходя из размера пролета, наличия внутренних опор и нагрузки (снег, ветер).
Типы стропильных систем
Стропильная система наслонного типа Far Cry 6, Ubisoft, 2018
Крыша по металлическим фермам Far Cry 6, Ubisoft, 2018
