Проект уличного павильона велопарковки
Задача:
Разработать Дизайн проект уличного павильона велопарковки для объекта Премиум класса ЖК Мангазея на Речном.
Результат, который планируется получить:
Вело парковки для хранения велосипедов. Дизайн отделки и крепления могут быть предложены проектировщикам.
ТЕХНИЧЕСКОЕ ЗАДАНИЕ ЗАКАЗЧИКА
Основные технические требования к работе:

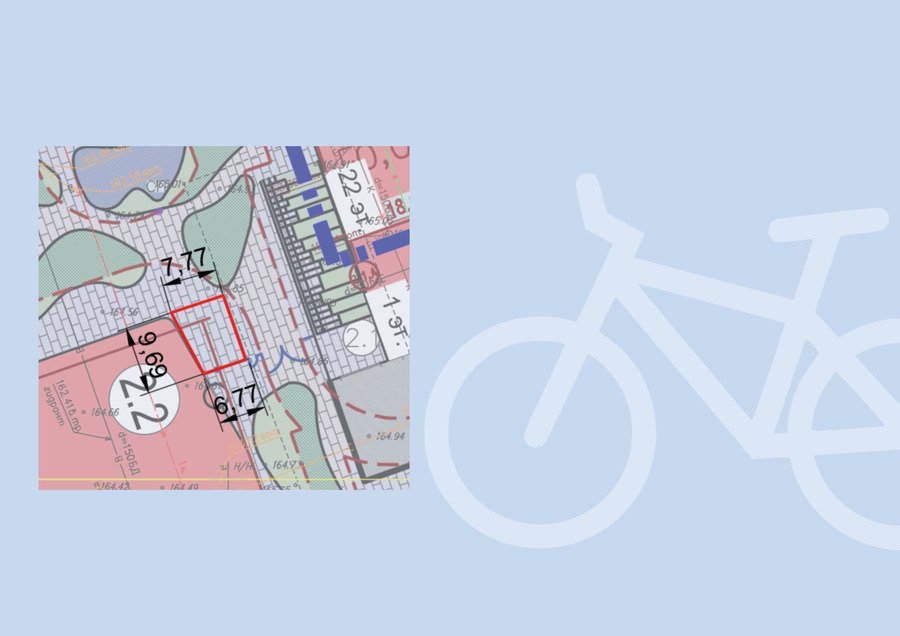

- В работе ориентироваться на заданные габариты.
- Количество располагаемых велосипедов — 24 шт.
РЕФЕРЕНСЫ ФАСАДНЫХ РЕШЕНИЙ
Требования к материалам:
- Ремонтопригодные/модульнозаменяемые, износо/вандало стойкие;
- Не использовать детали индивидуального изготовления;
- Крепления велосипедов — модели, имеющиеся в наличии у поставщиков, Российского производства.
- Предусмотреть подсветку декоративную или локальную с датчиком движения.
- Учесть в создании концепции идею «Северного речного порта» (подчеркнутую эстетикой северной природы)
РЕФЕРЕНСЫ БЛАГОУСТРОЙСТВА
Ключевые моменты:
Благоустройство выполненно в нейтральной цветовой гамме с использованием натуральных материалов: дерево, камень.
Решение по стилю и материалам:

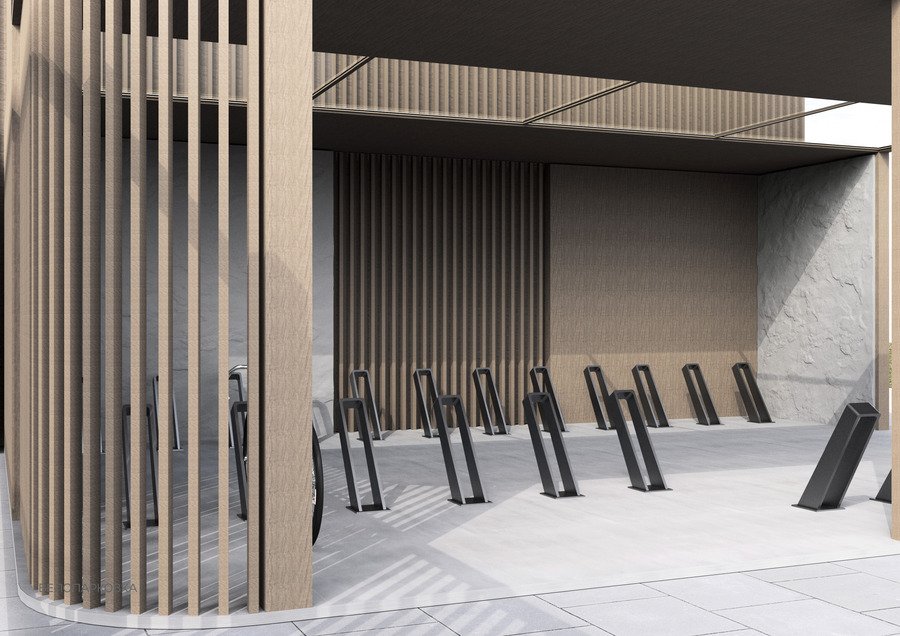

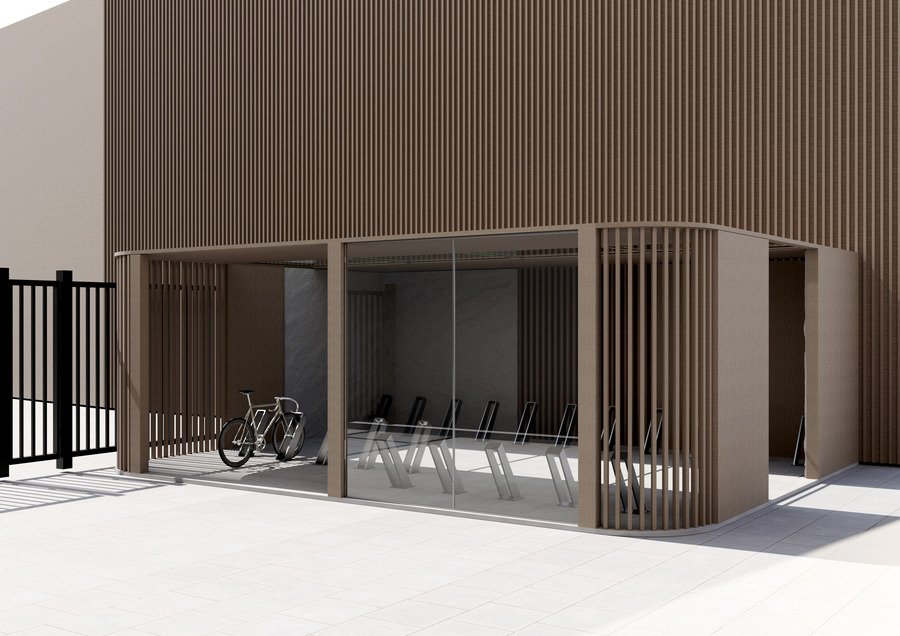

Проанализировав техническое задание от заказчика, мы приняли решение соединить стилистику фока в виде покрытия под дерево и использовании реек, а также добавить стеклянные вставки в решении стен и потолка в качестве отсылки к фасадным решениям ЖК.
Идея «Северного речного порта»:
Чтобы подчеркнуть концепцию северной природы, используемой в благоустройстве мы включили во внутреннюю отделку павильона такие элементы как:

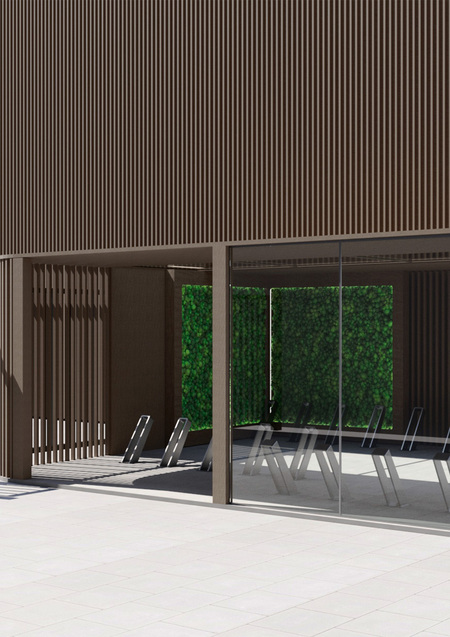

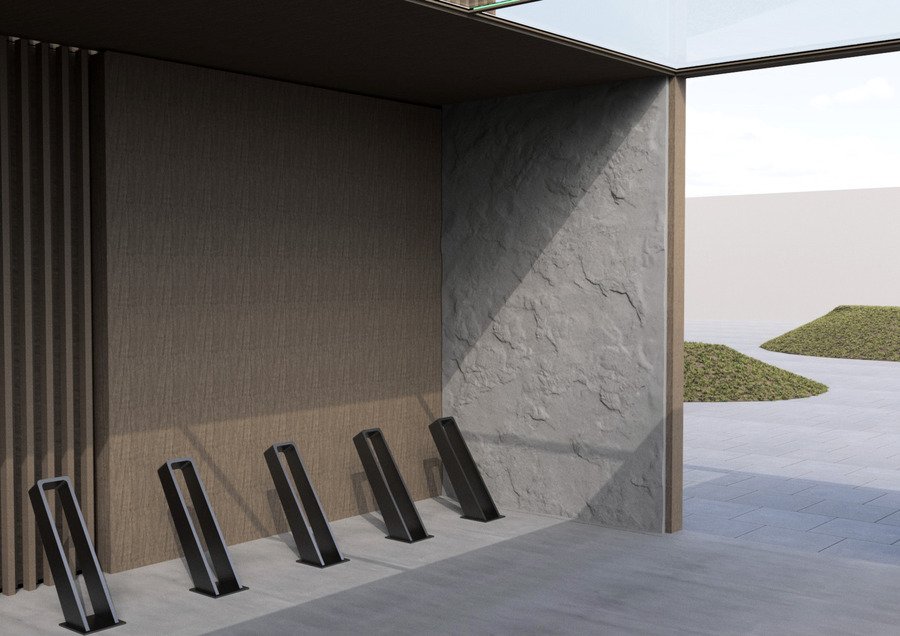

в 1 варианте — фитостены из мха во 2 варианте — декоративные плиты с имитацией скалы

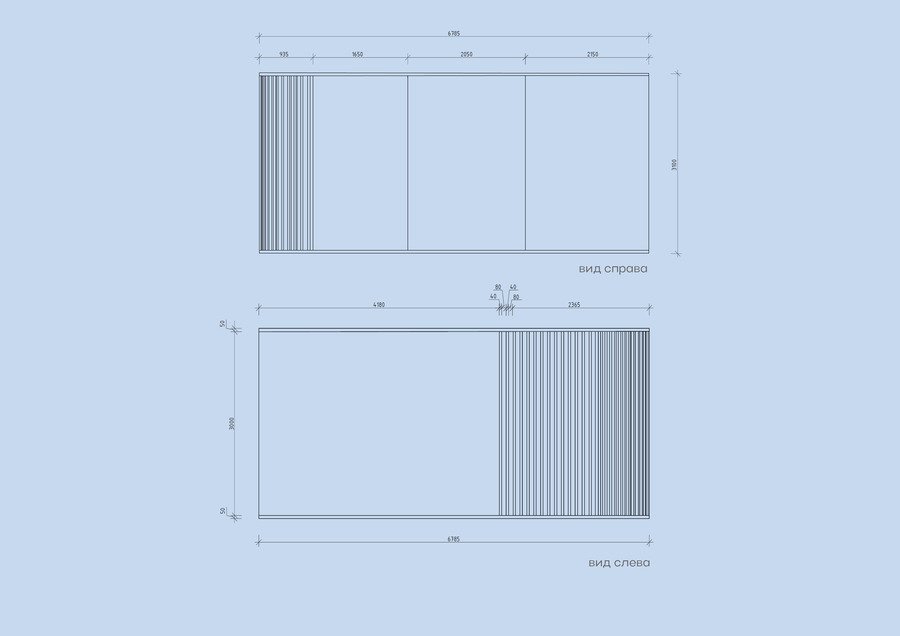

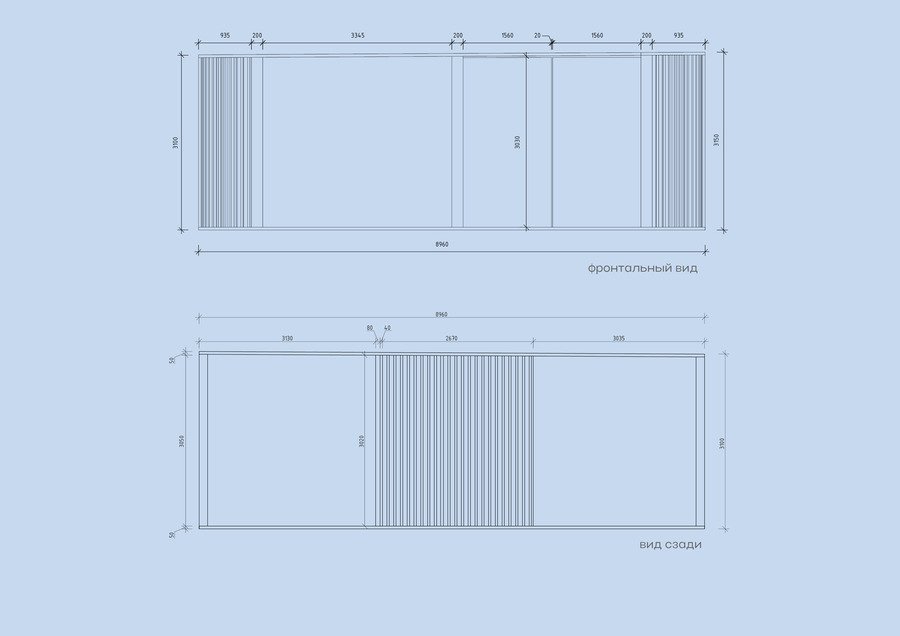

ВИДЫ
ПЛАН КРОВЛИ
ПЕРЕПАДЫ ВЫСОТЫ КРОВЛИ
ПЛАН РАССТАНОВКИ СВЕТОВЫХ ПРИБОРОВ
ПЛАН РАСПОЛОЖЕНИЯ КРЕПЕЖЕЙ
ПЛАН ПОЛА
УЗЛЫ КРЕПЛЕНИЯ РЕЕК
РАЗВЕРТКА СТЕНЫ ПРИЛЕГАЮЩЕЙ К ФОКУ
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Крепёжные элементы:
Парковка «Фора 01» VP40 (на пластине)
Сайт производителя: https://shvedstenki.ru/parkovka-fora-01-vp40-na-plastine.html?variation_id=12436
Число веломест: 1 место (всего24) Материал: Сталь конструкционная Страна производства: Россия Гарантия: 12 месяцев Бренд: ShvedStenki-SF
Материалы:
(01) Каркас (основа конструкции):
Металлокаркас (сталь с порошковой окраской) — позволяет покрасить в любой цвет, долговечный.
(02) Наружная отделка:
Фасадные композитные панели с текстурой дерева (например, HPL, алюкобонд с пленкой под дерево, или термопанели).
(03) Стеклянные вставки:
Триплекс (многослойное стекло с пленкой) — прочное и безопасное.
Рекомендация: Триплекс толщиной 8 мм
Дополнительно: Кровля: металл + зенитный фонарь.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
Фитостена: Ссылка на сайт производителя: https://medecor.ru/plantsdecorative#show1
Итоговая сборка:
- Каркас: оцинкованная сталь - Обшивка: панели ДПК под дерево - Вставки: триплекс стекло - Кровля: металл
ОСВЕЩЕНИЕ
Споты:
Накладной термостойкий светильник Wolta поворотный корпус под светодиодную лампу GX53 до 20 Вт
Технические характеристики:
Вклюсение/выключение по датчику движения Мощность светильника — 20 Вт Количество ламп — 1 шт Мощность лампочки — 20 Вт Защита от пыли и влаги IP20 Материал плафона/арматуры — алюминий Габариты — 82,5×80 мм
Лед-лента:
Накладной термостойкий светильник Wolta поворотный корпус под светодиодную лампу GX53 до 20 Вт
ВАРИАТИВНОСТЬ

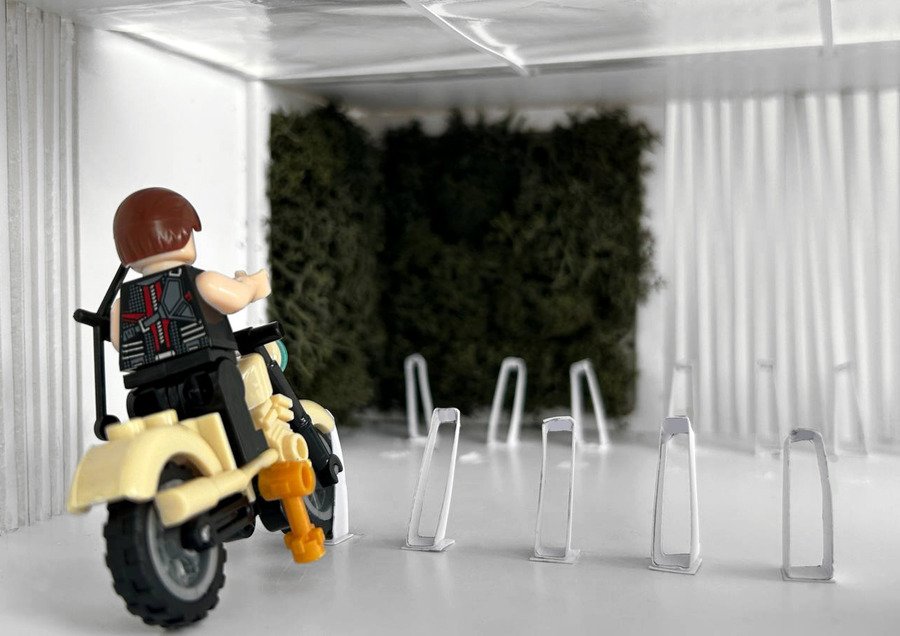

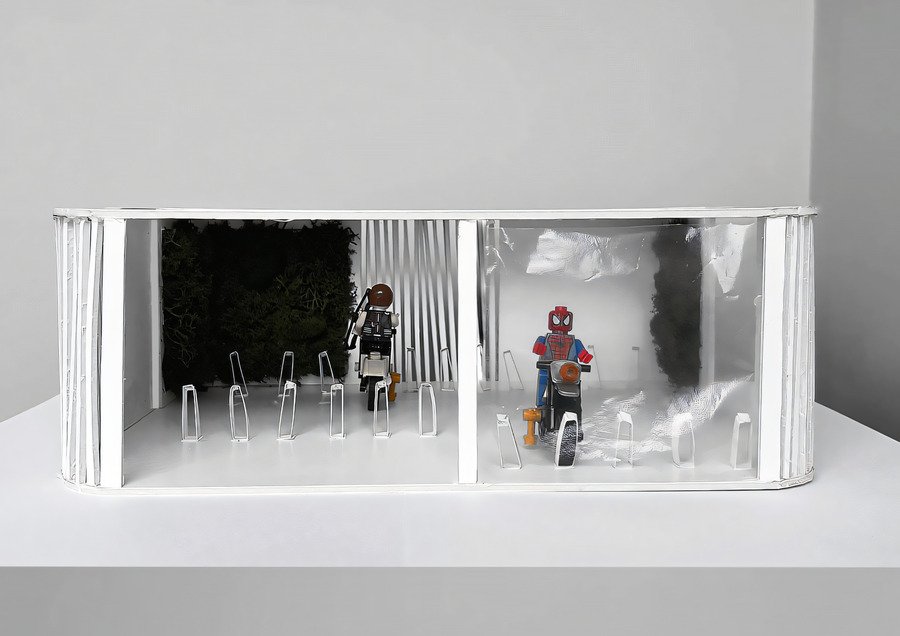

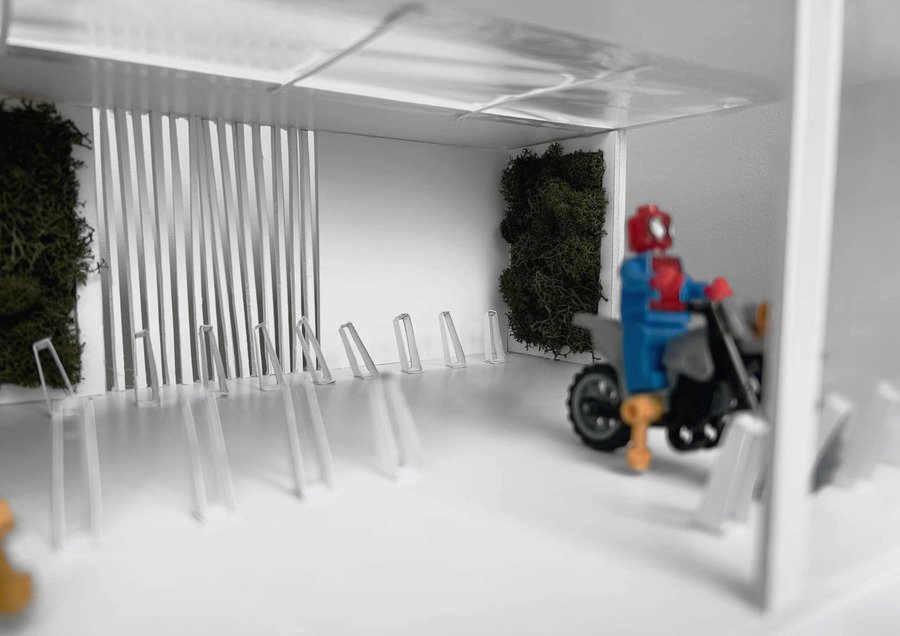

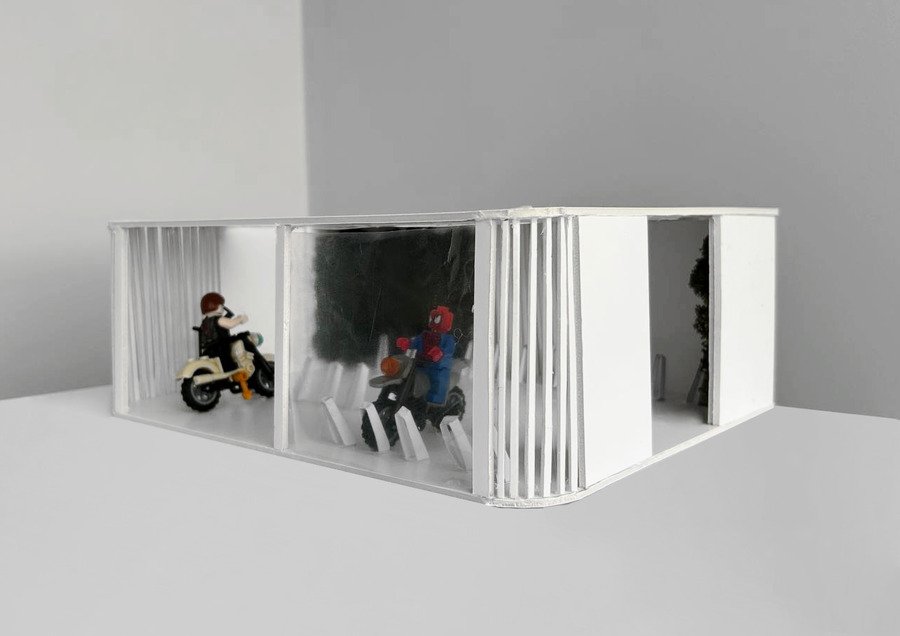

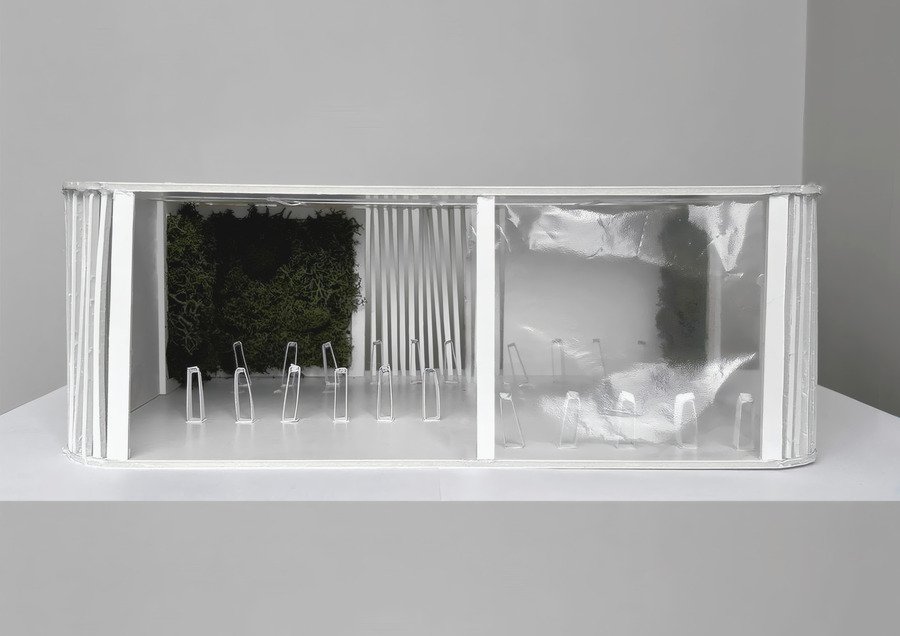

МАКЕТ
