СТЕНЫ И ПЕРЕГОРОДКИ
ОСНОВНЫЕ ТИПЫ ПЕРЕГОРОДОК:
- кладочные (требуют оштукатуривания) - каркасные (НЕ требуют оштукатуривания) - перегородки монтируемые на чистовую поверхность
ЭТАПНОСТЬ ВОЗВЕДЕНИЯ перегородок:
1 этап — кирпичные/пено-, газо-, шлако-блочные, пазогребневые стены/перегородки, 2 этап — оштукатуривание данных и существующих стен/перегородок, заливка стяжки 3 этап — установка ГВЛ/ГКЛ конструкций
КЛАССИФИКАЦИЯ ПO МАТЕРИАЛУ:

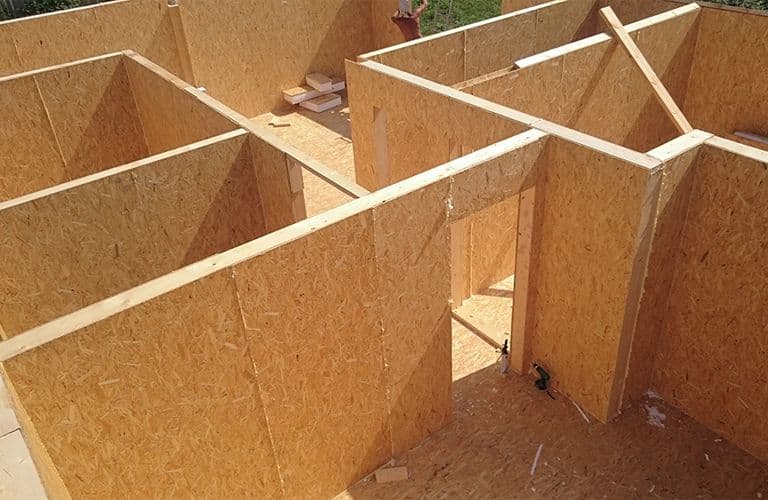

- кирпичные (керамические, силикатные, шамотные/ и т. д.) - бетонные (легкобетонные, гипсобетонные и т. п.) - деревянные и из деревопродуктов (доски, щиты, плиты ДСП, ДВП, фибролит) - из стекла (стеклоблоков, стеклопакетов, стеклопрофилита) - из оргстекла (акрилового, бикарбоната) - гипсовые (гипсобетонные, гипсокартонные, гипсоволокнистые листы)
КЛАССИФИКАЦИЯ ПЕРЕГОРОДОК ПО КОЛИЧЕСТВУ СЛОЕВ:
- однослойные (однородными) - многослойные (из нескольких видов материалов

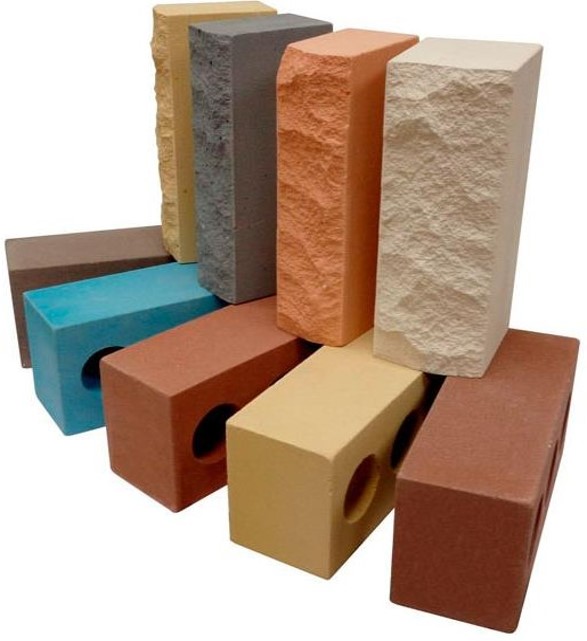

КИРПИЧНЫЕ

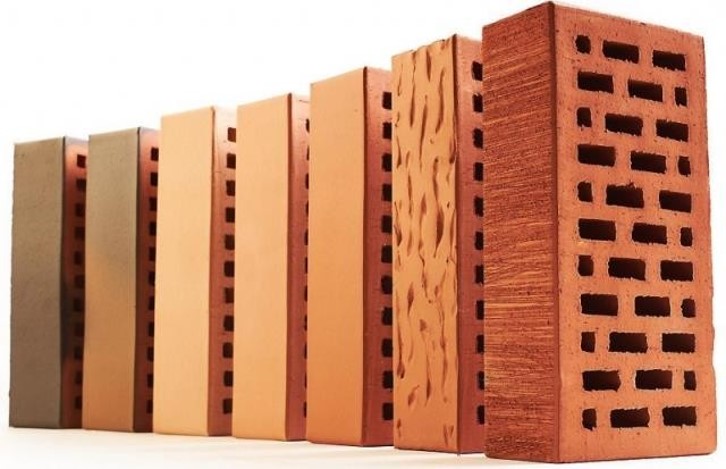

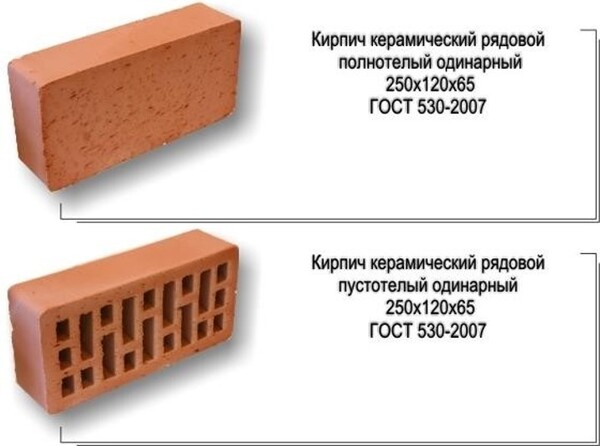

кирпич керамический

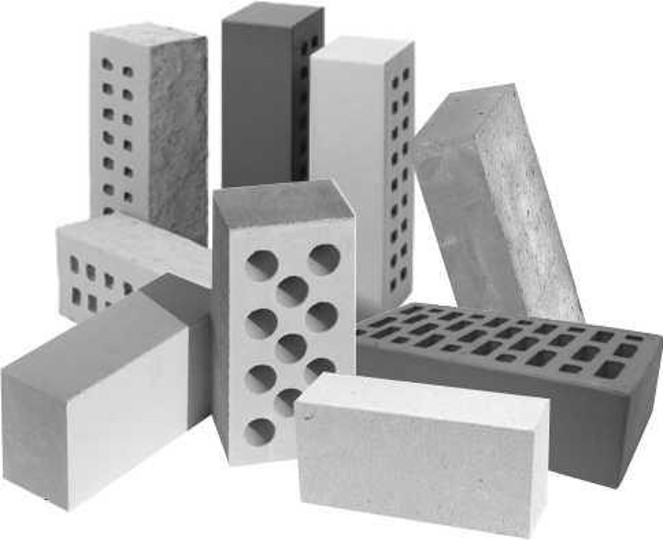

кирпич силикатный

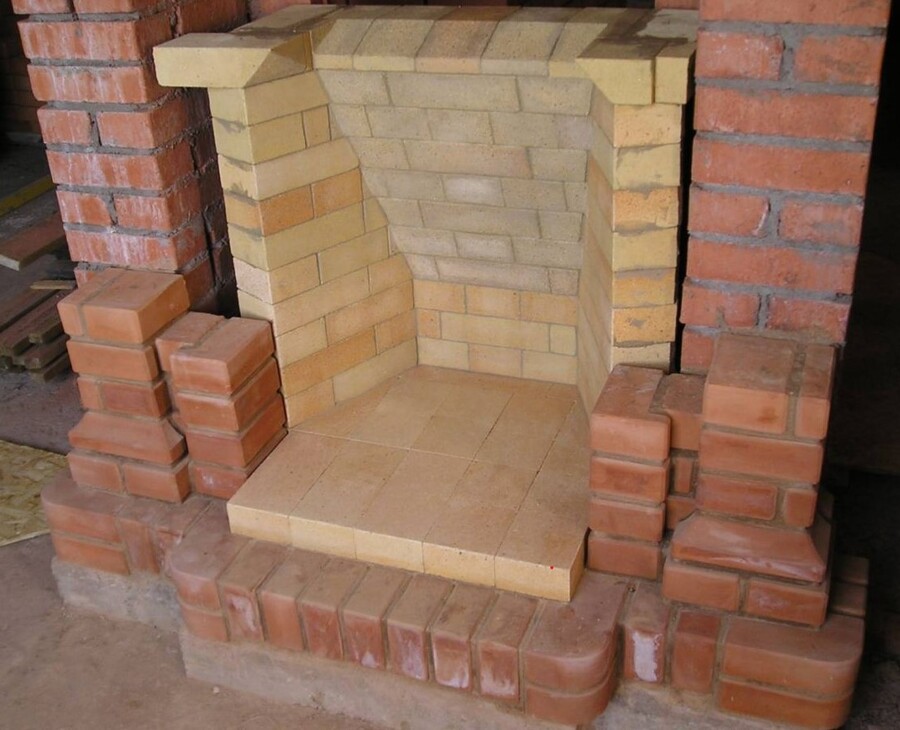

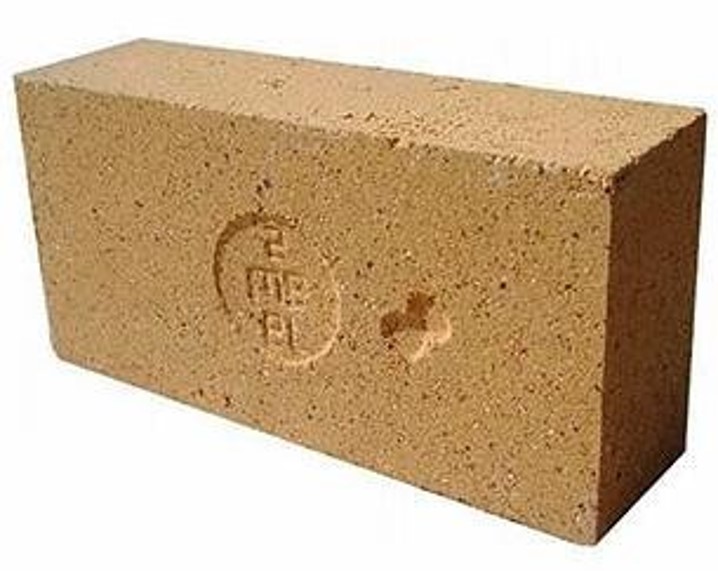

кирпич огнеупорный

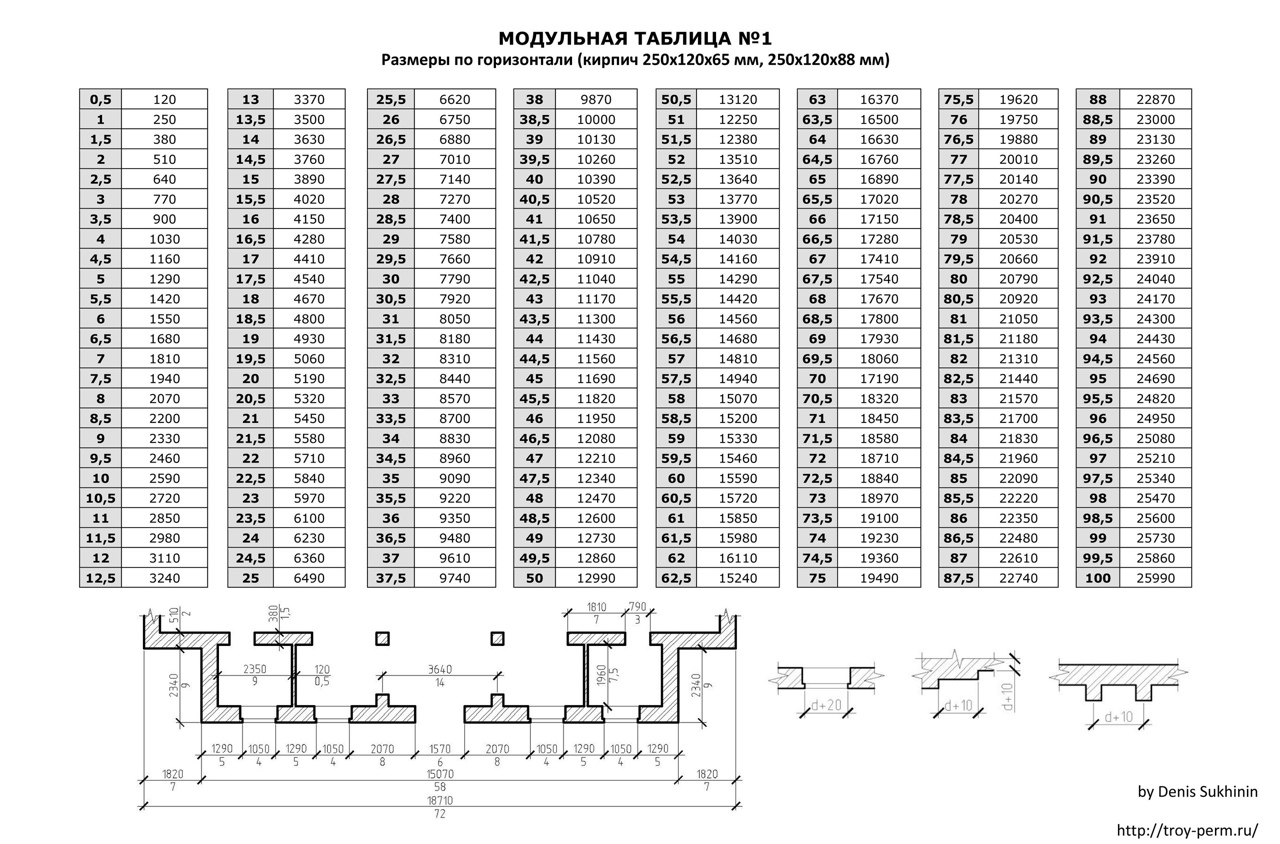

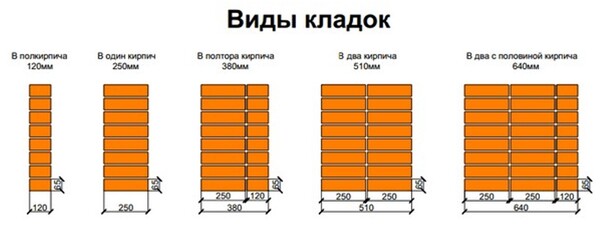

Кладочные таблицы для стандартных размеров кирпича — позволяют быстро определить тот или иной размер и количество кирпичей в ряду (как по высоте так и по ширине) для кирпичных стен, простенков, пилястр и других архитектурных элементов, а также, расстояния между ними, опираясь на модуль обыкновенного кирпича (65×120×250 шов 10 мм).

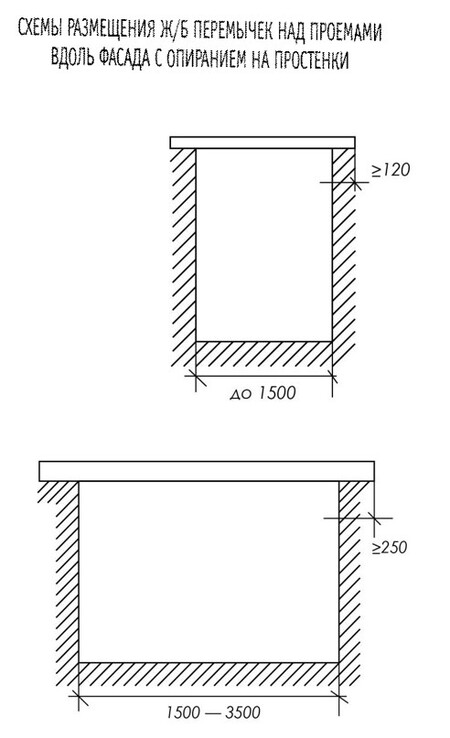

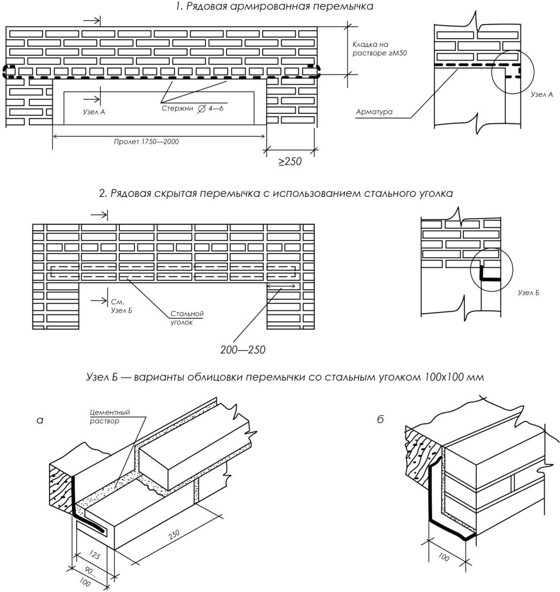

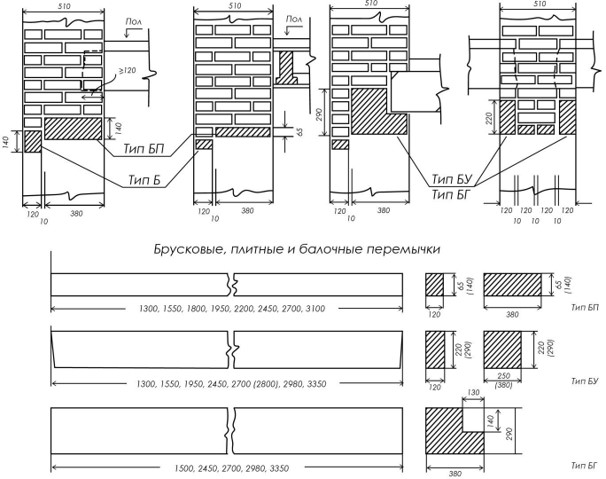

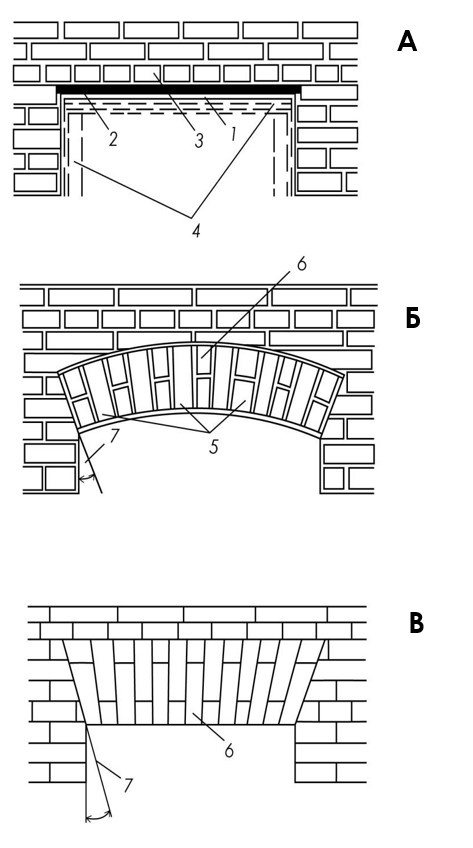

ПЕРЕМЫЧКИ ИЗ КИРПИЧНОЙ КЛАДКИ а — рядовая; б — арочная; в — клинчатая:
- 4 см слоя раствора; - арматура; - кладка; - опалубка; - кладка арки; - замковые кирпичи; - угол кладки кирпичей

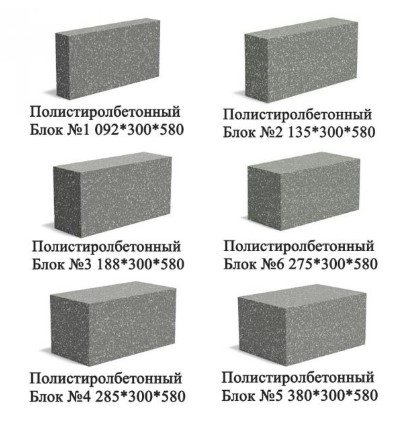

СТЕНОВЫЕ БЛОКИ

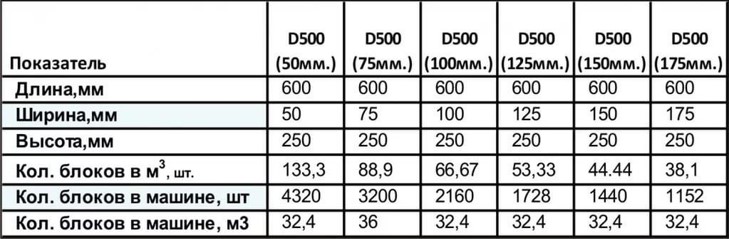

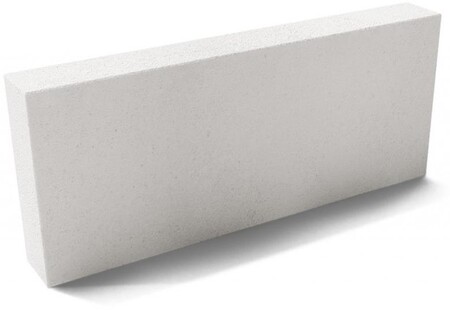

ПЕНОБЛОКИ

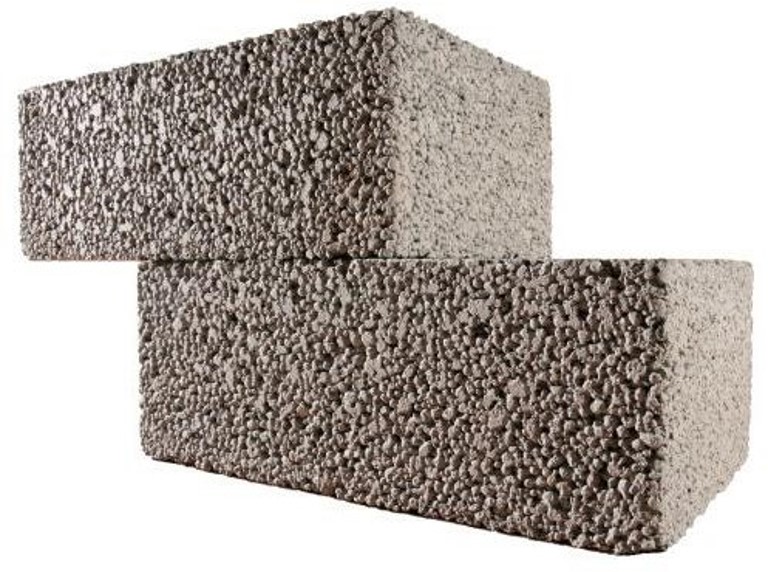

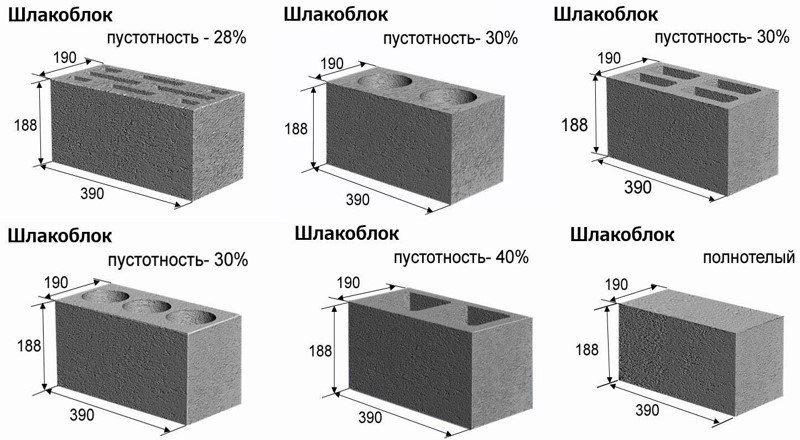

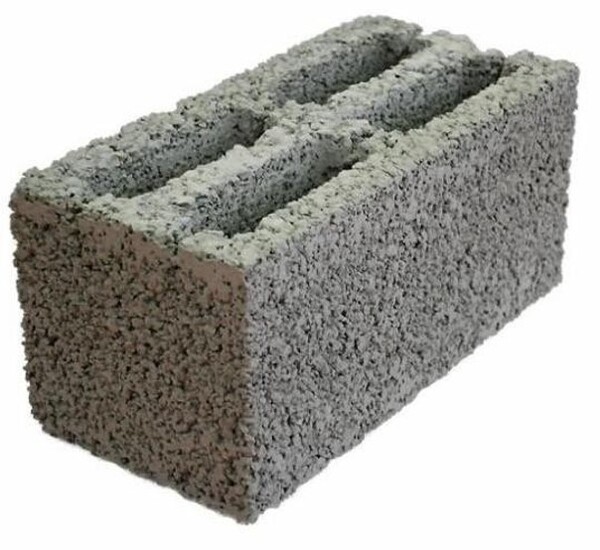

ШЛАКОБЛОКИ
ПОЛИМЕРБЕТОН

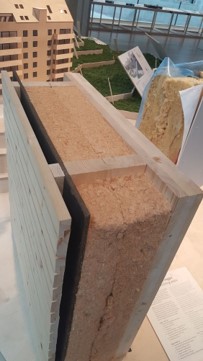

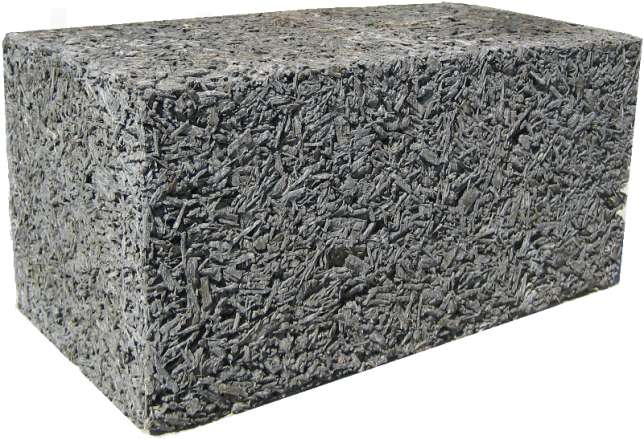

АРБОЛИТОВЫЙ БЛОК

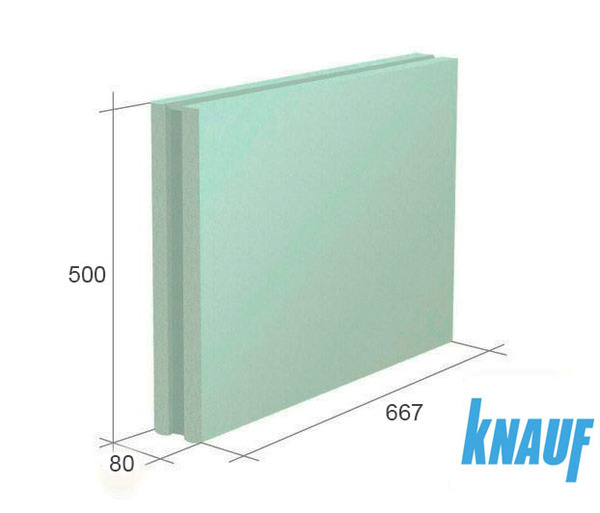

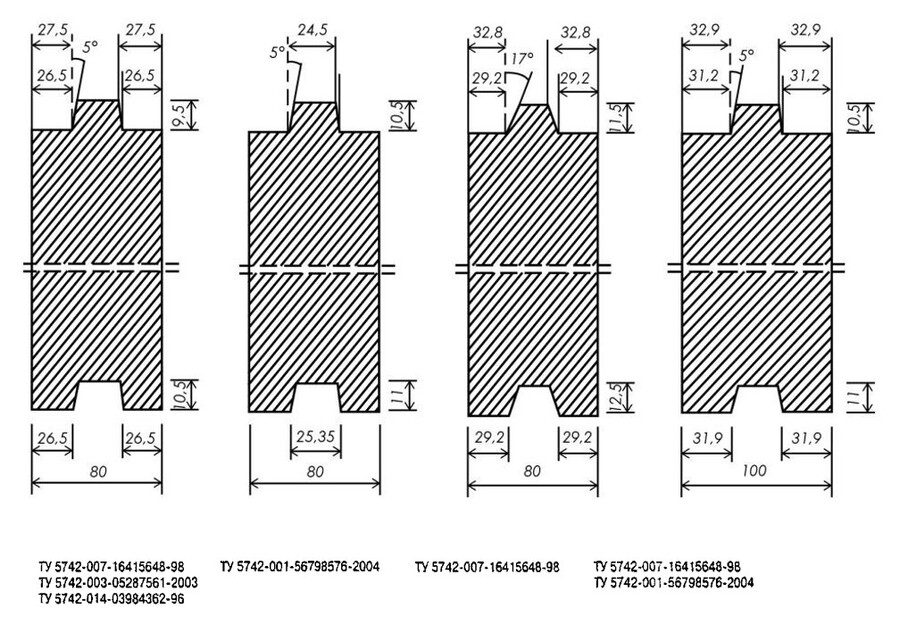

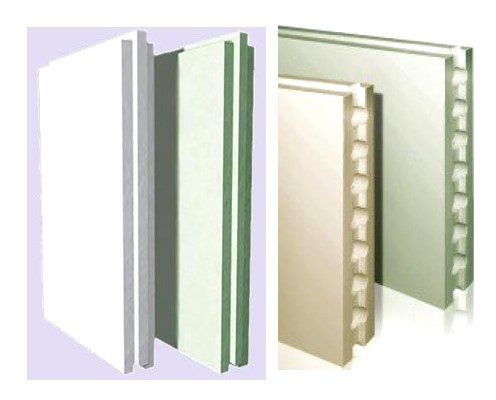

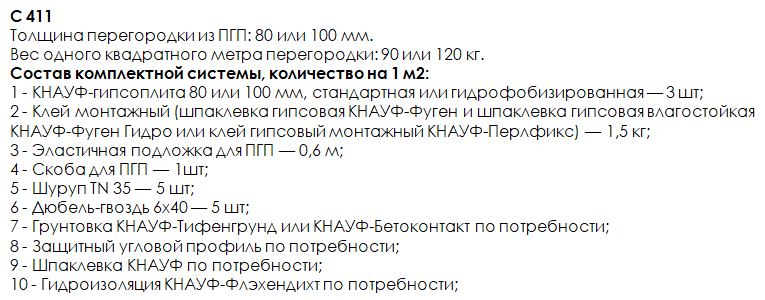

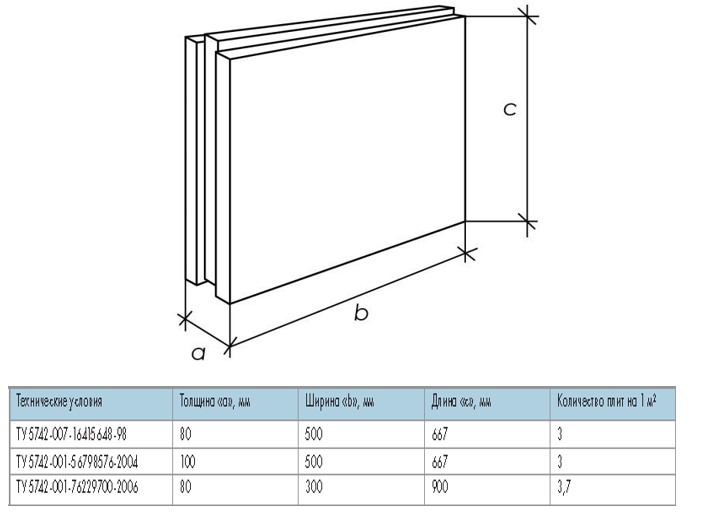

ПАЗОГРЕБНЕВЫЕ ГИПСОЛИТОВЫЕ ПЛИТЫ (ПГП)

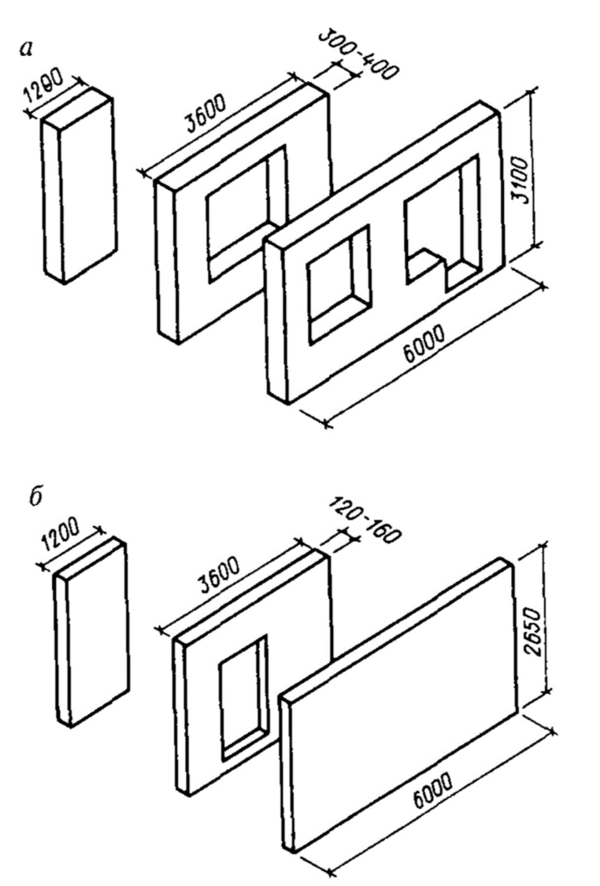

ЖЕЛЕЗОБЕТОННЫЕ ПАНЕЛИ а — для наружных стен жилых зданий; б — для внутренних;

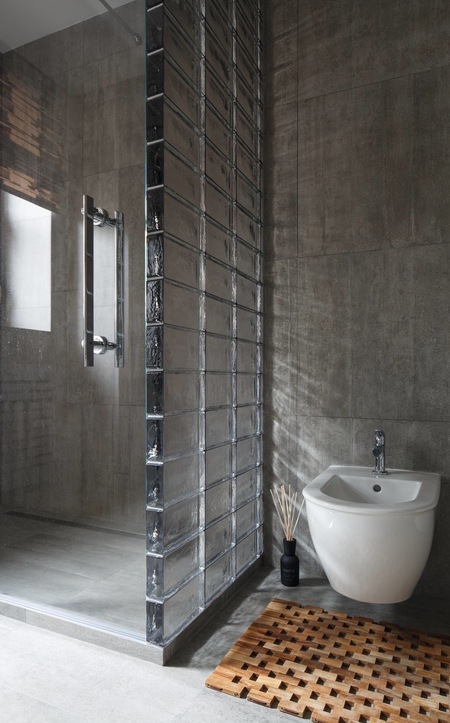

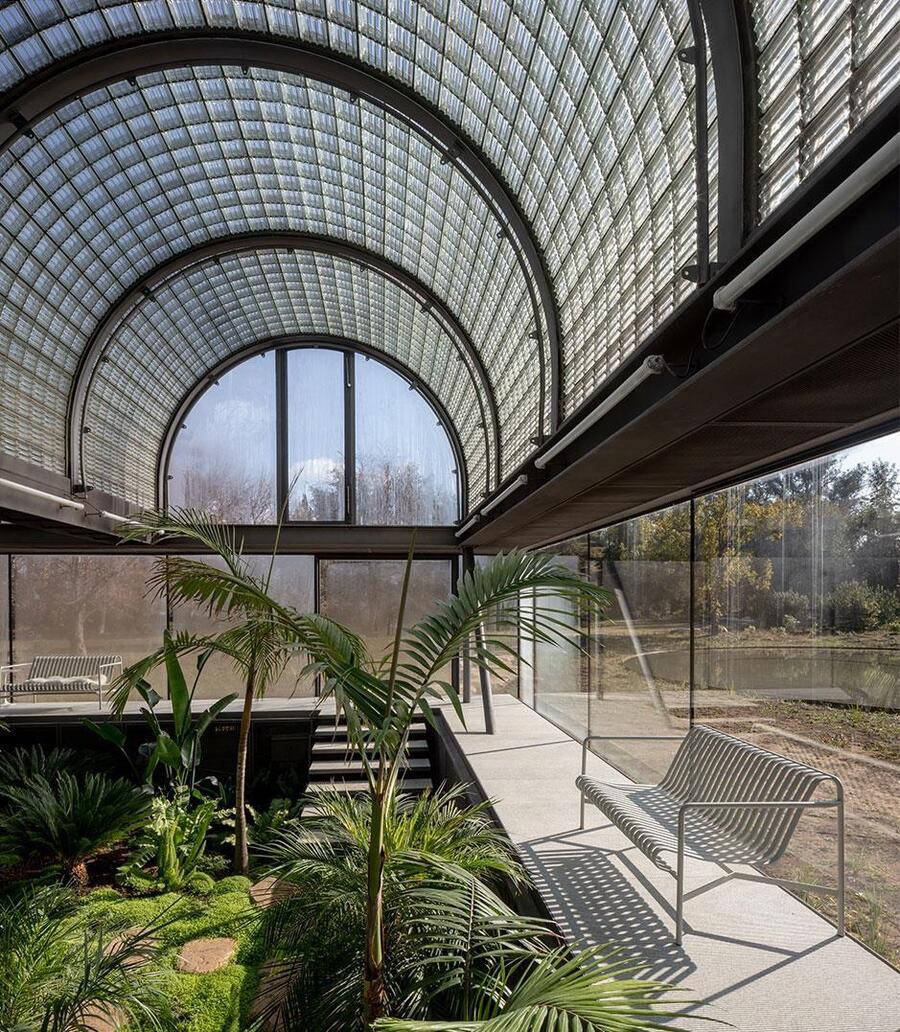

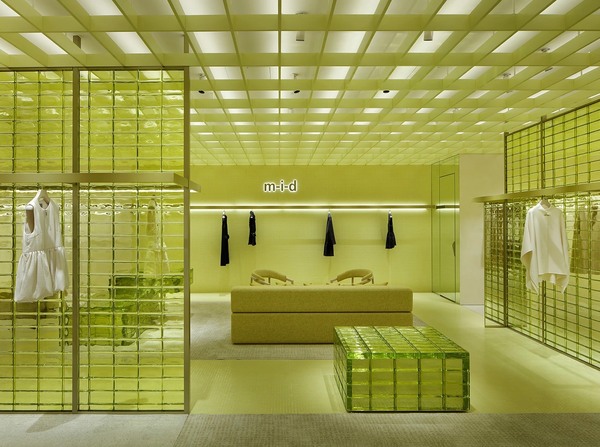

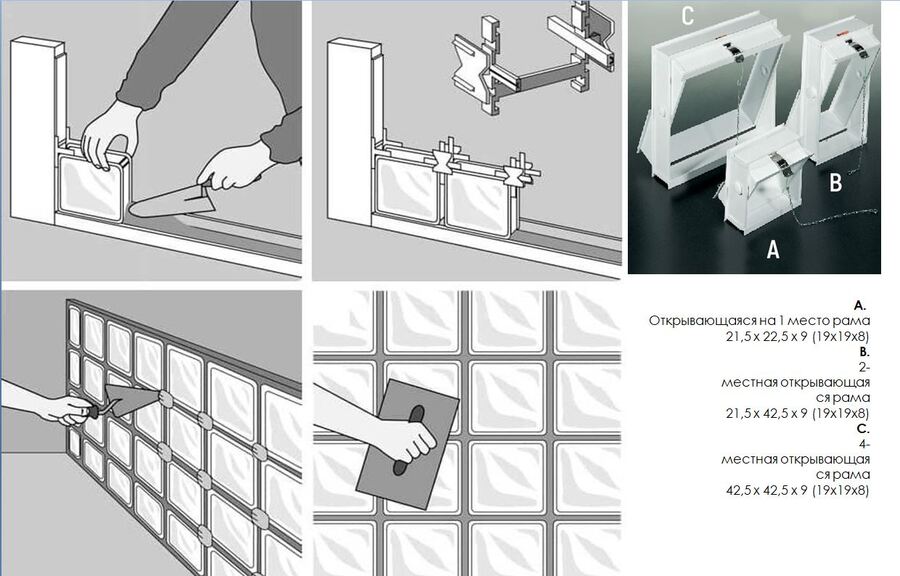

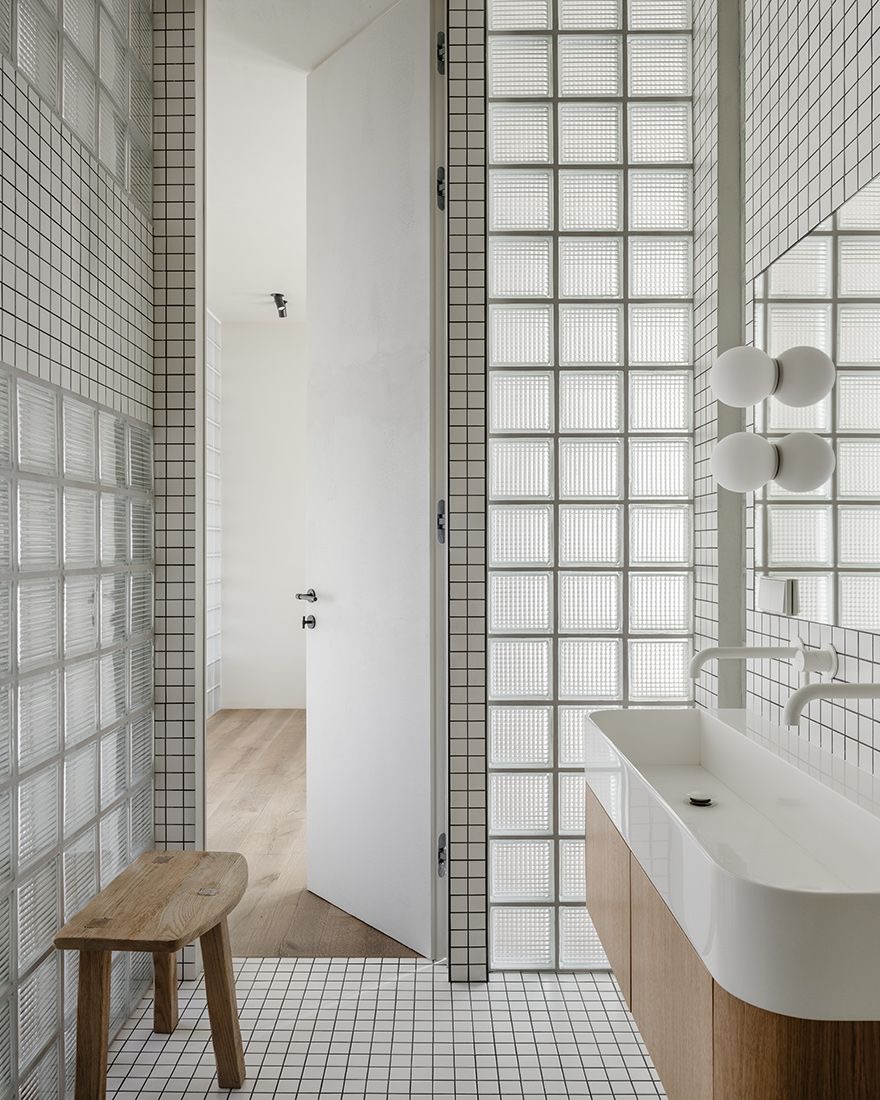

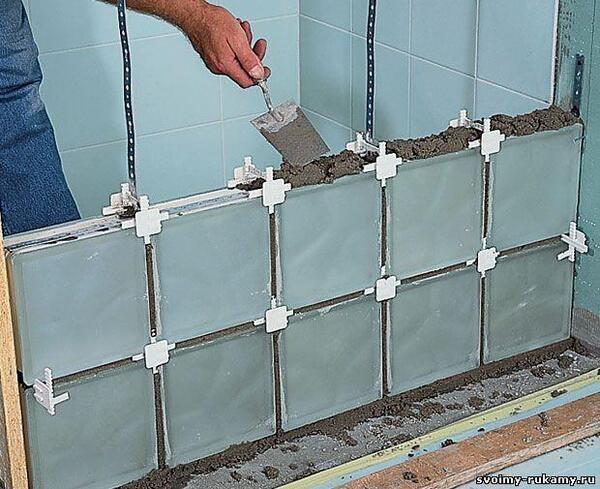

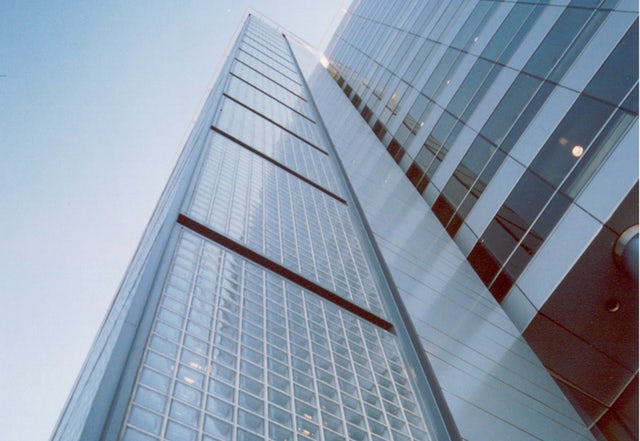

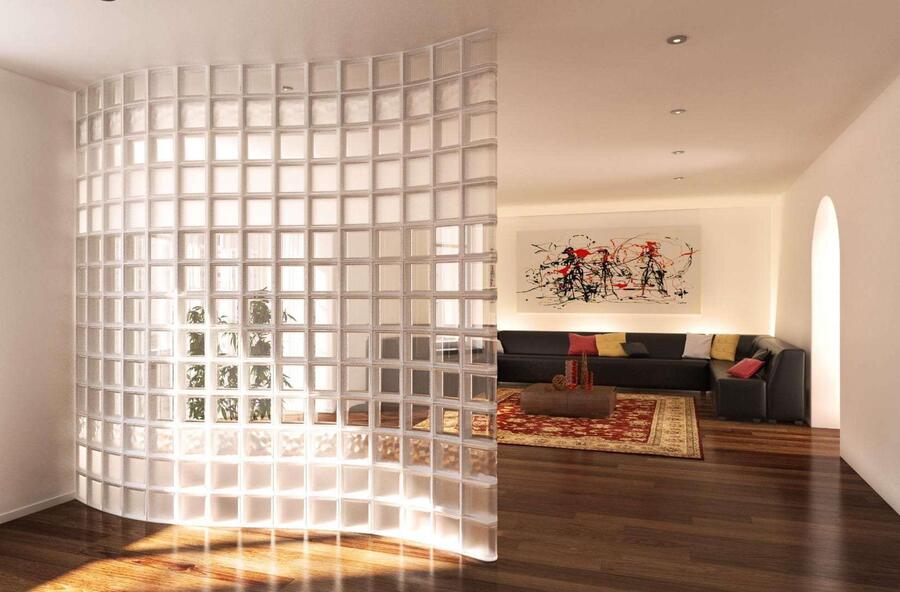

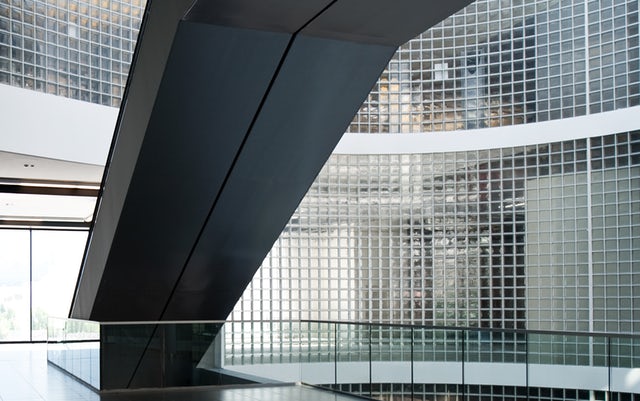

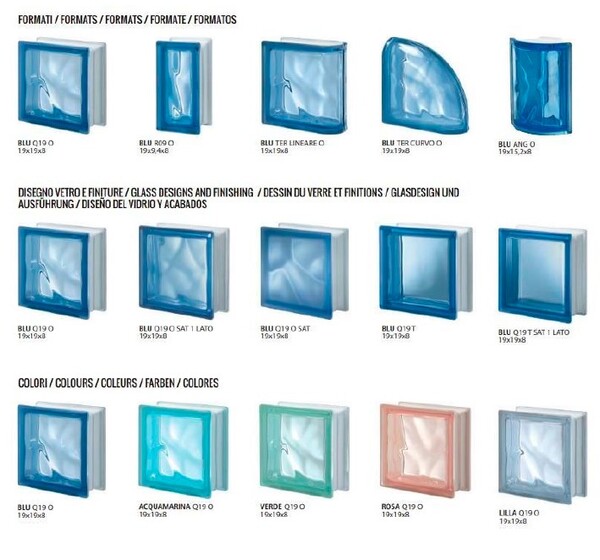

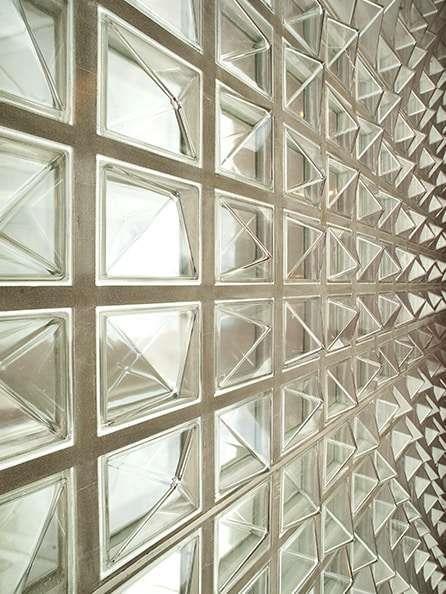

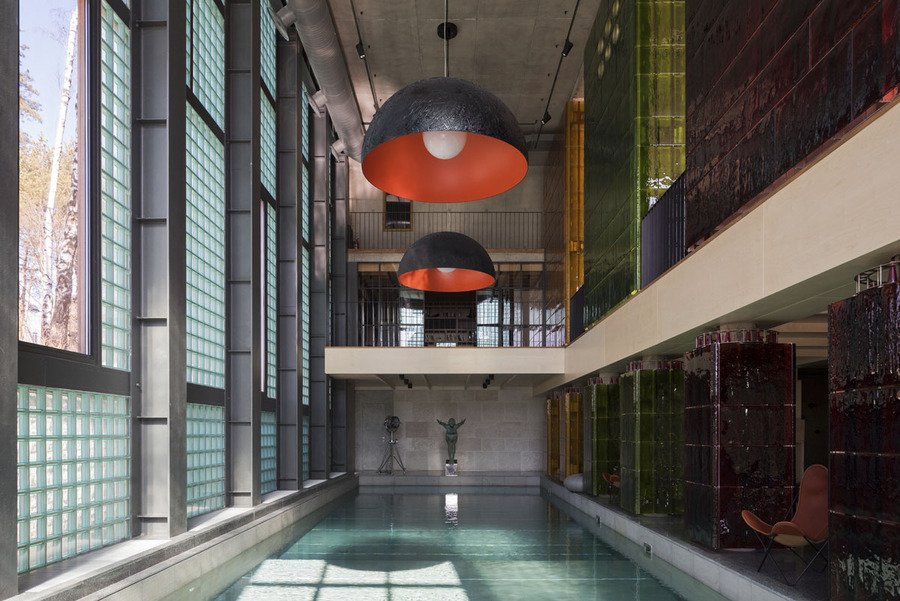

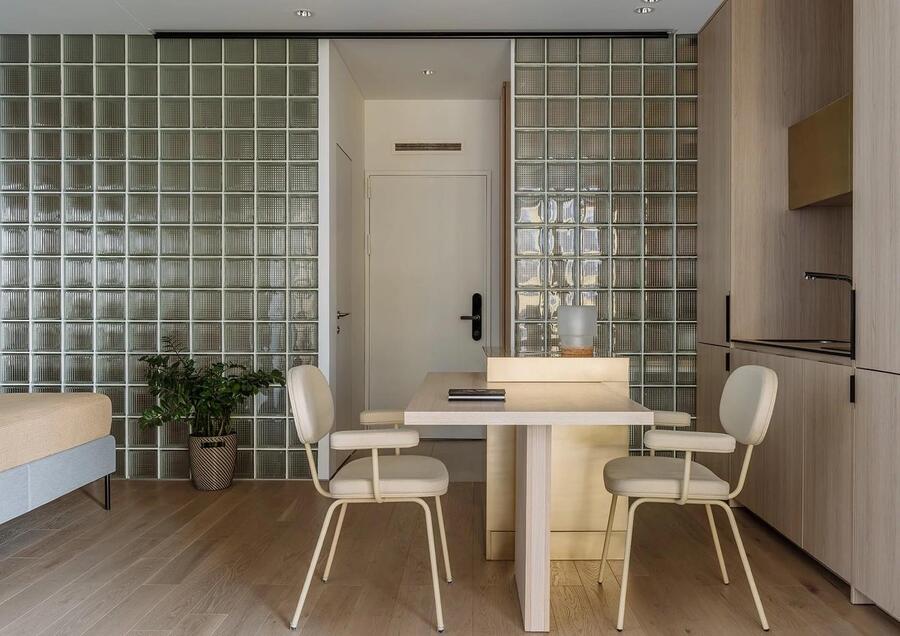

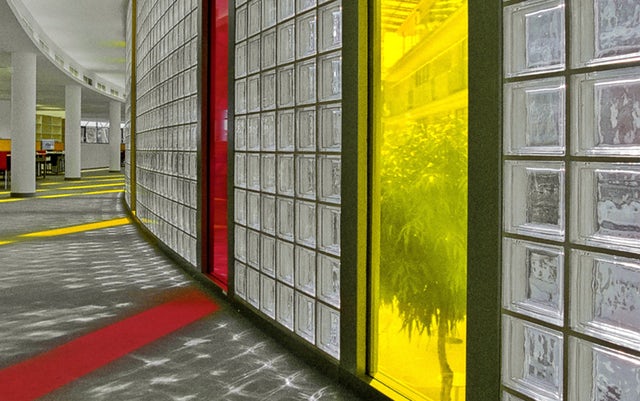

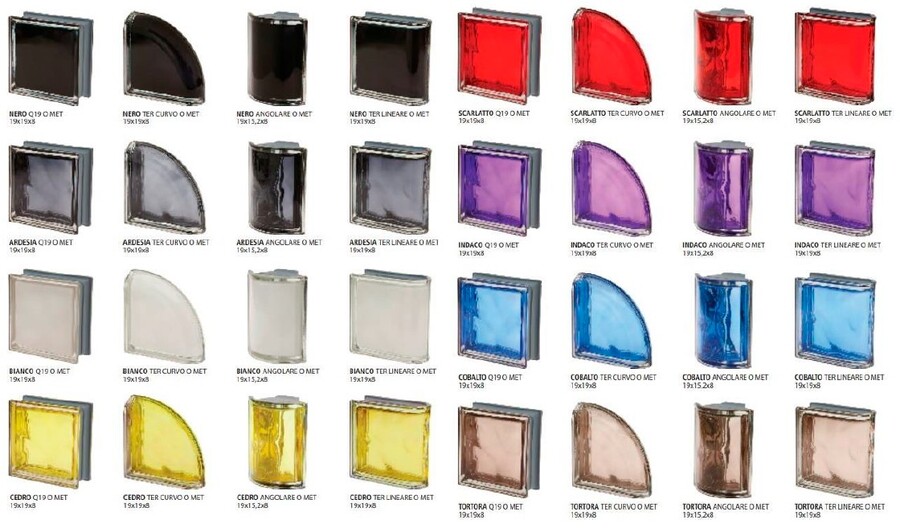

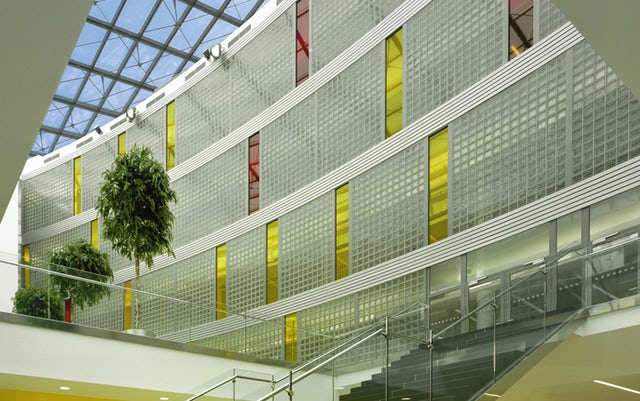

СТЕКЛОБЛОКИ

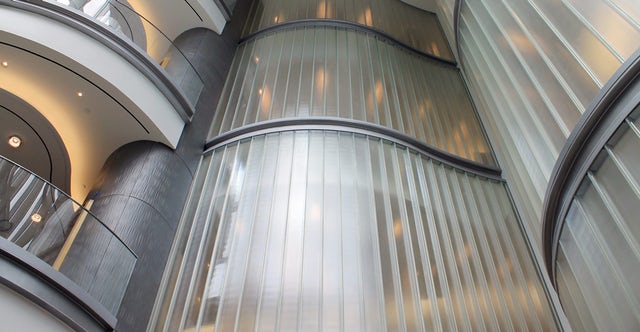

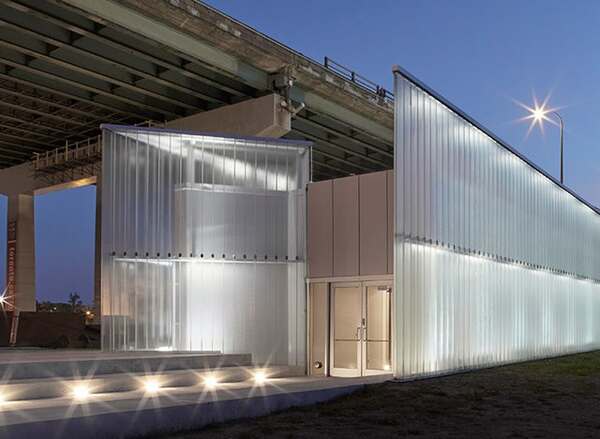

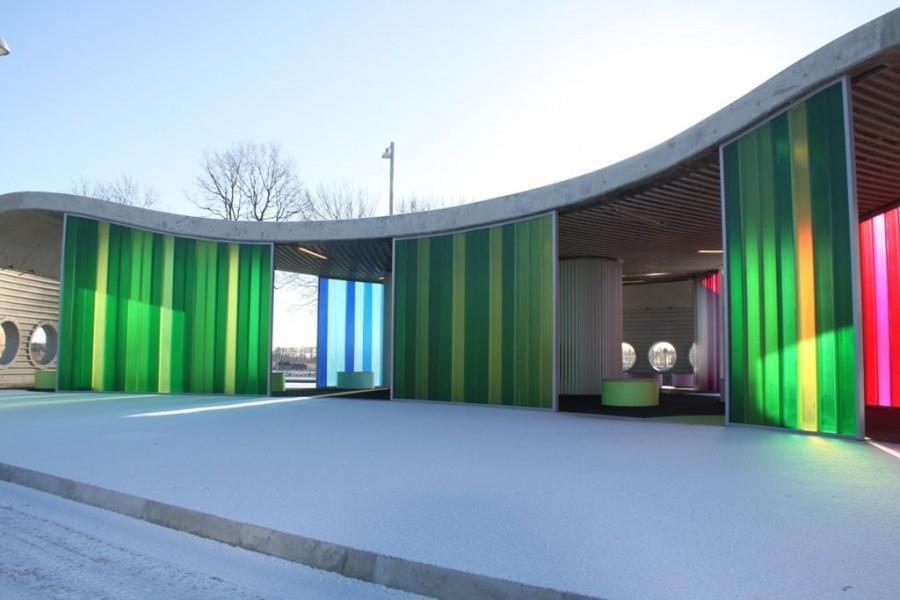

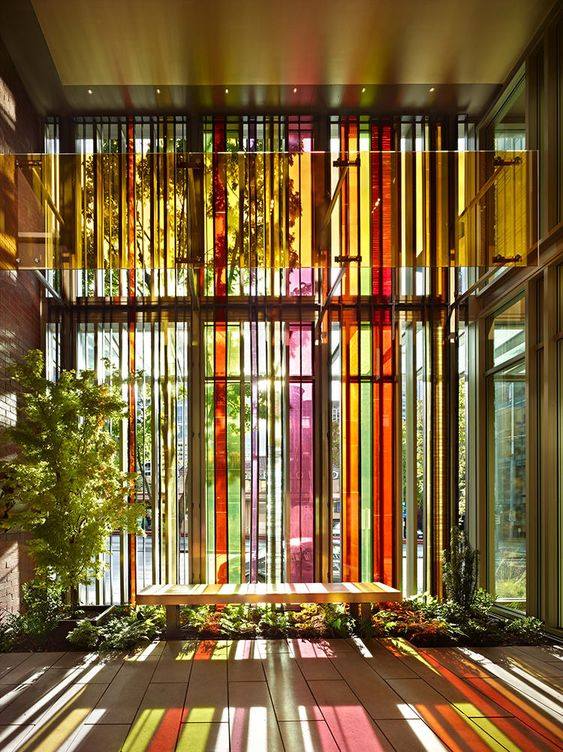

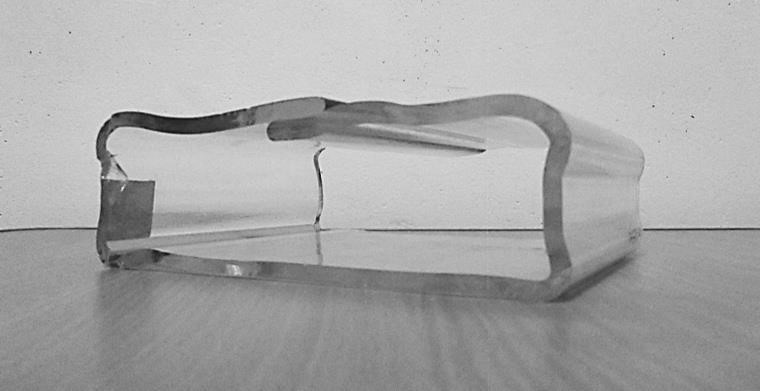

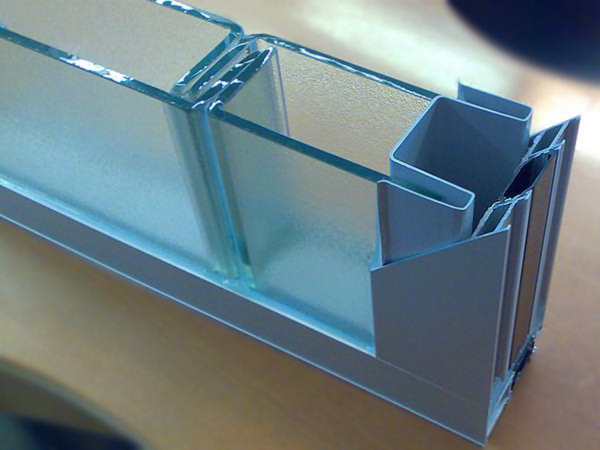

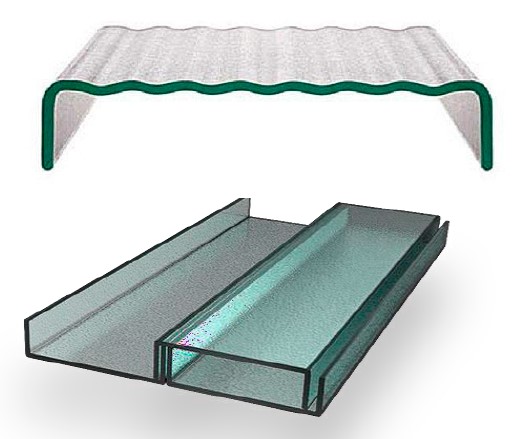

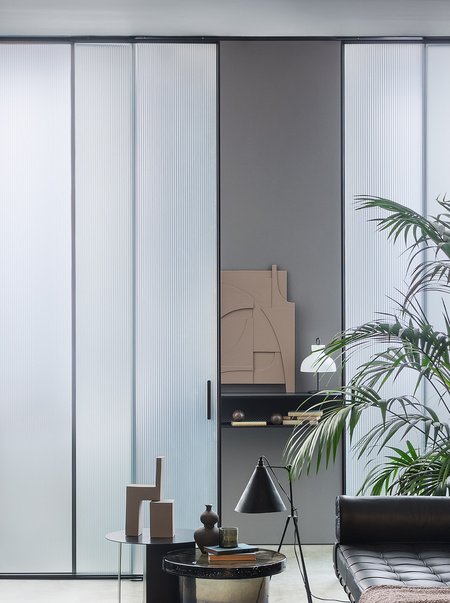

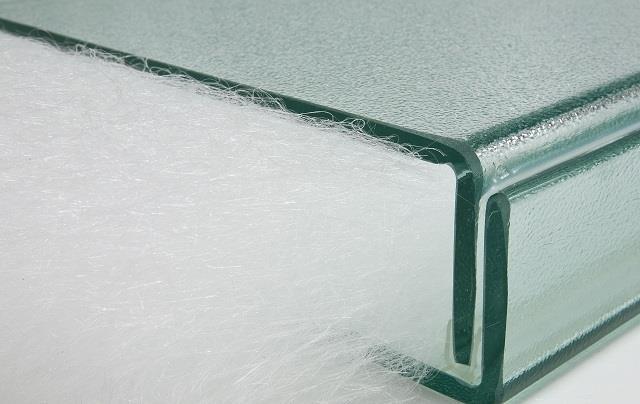

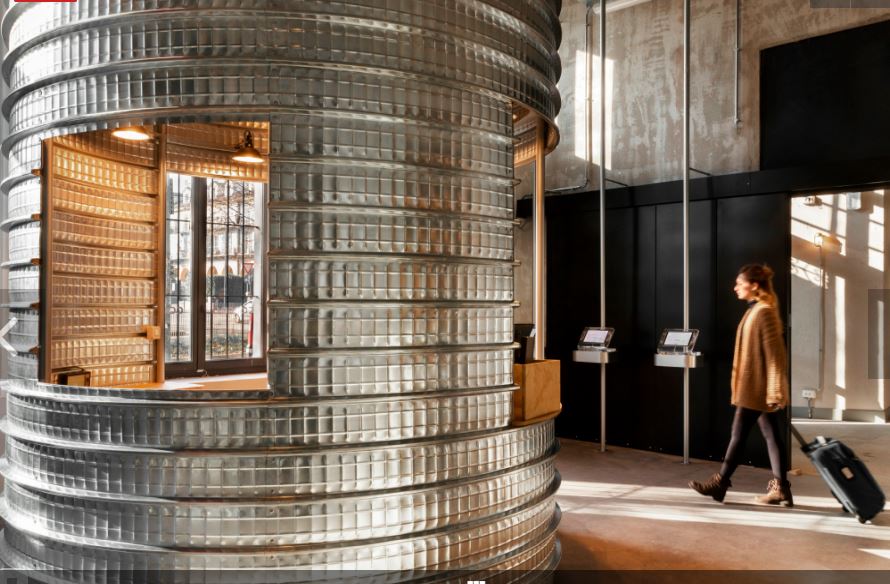

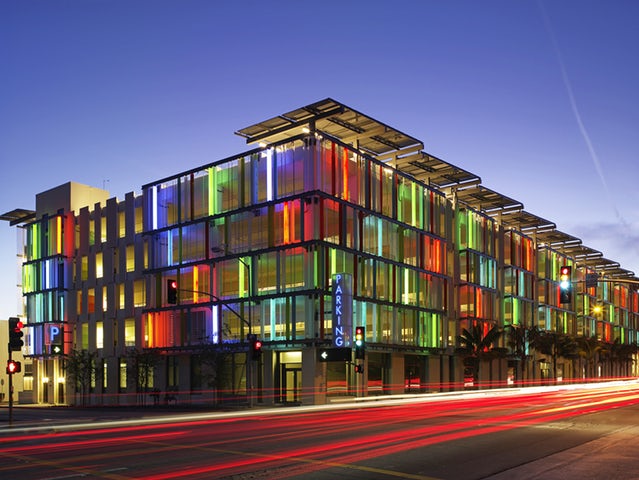

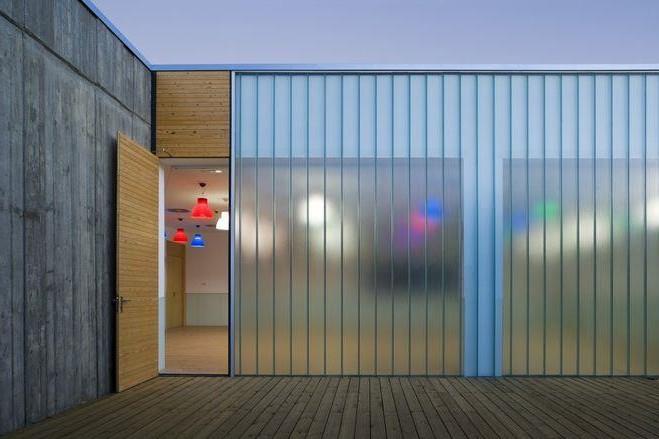

СТЕКЛОПРОФИЛИТ
Пионерами в его разработке и использовании были советские инженеры: Н. М. Быстров, Г. А. Бабинов, В. С. Щукин и Г. А. и Н. П. Кабанов. Еще в СССР профильное стекло начали серийно производить на Борском стекольном заводе, и под него был разработан специальный ГОСТ (21992 76). Эту новинку предполагалось широко использовать в качестве стен, перегородок в общественных зданиях. Рассматривалось швеллерное армированное стекло также в качестве материала для покрытия светопроницаемой кровли. 21 ноября 1971 года на Ирбитском стекольном заводе начато производство профильного стекла швеллерного сечения.

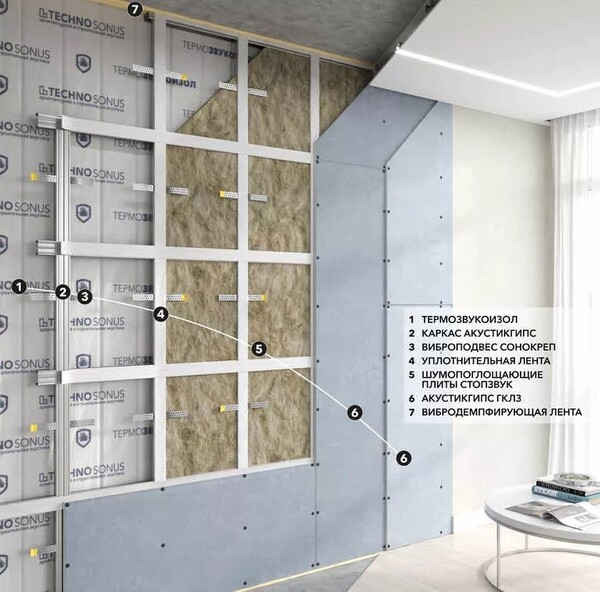

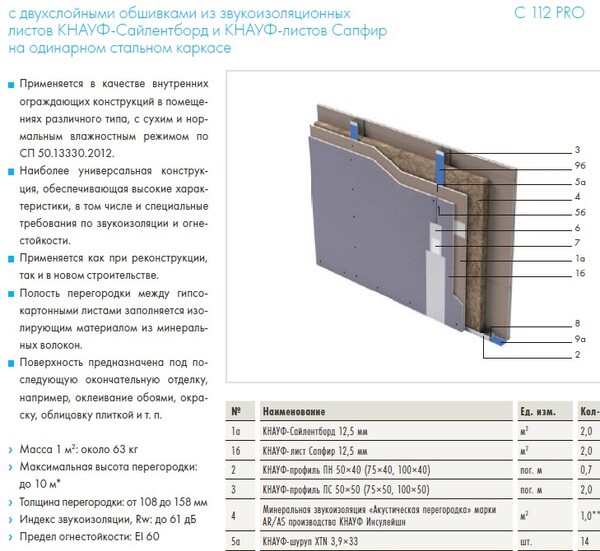

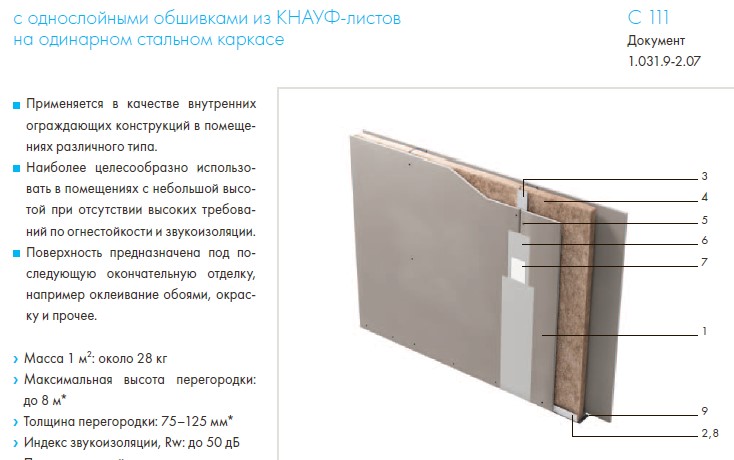

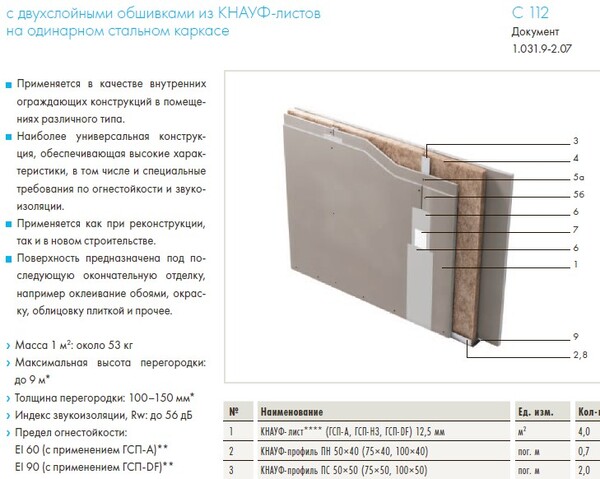

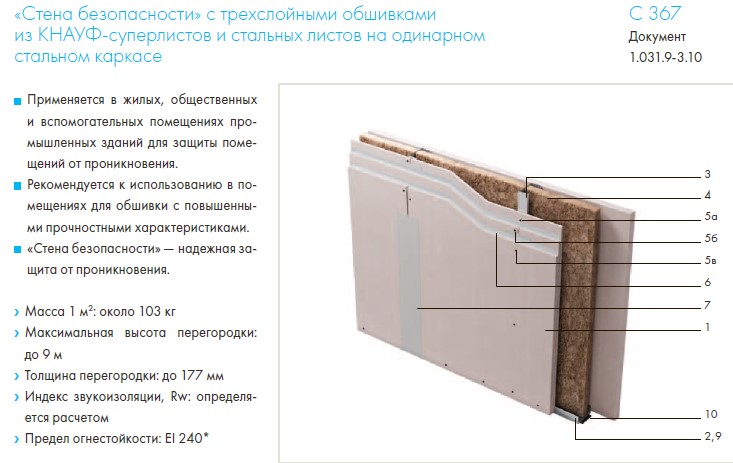

КАРКАСНЫЕ ГИПСОКАРТОННЫЕ ПЕРЕГОРОДКИ ГКЛ, ГКЛВ, ГВЛ

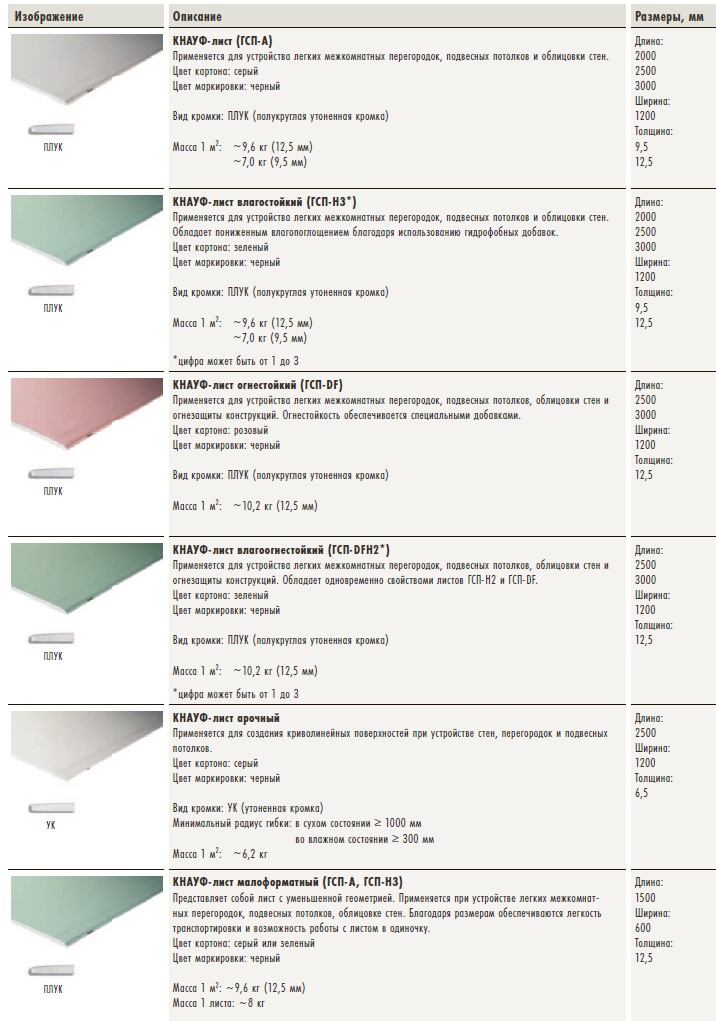

Типы ГКЛ (Гипсо Картонные Листы) - ГКЛ (стандартный): Универсальный материал для отделки стен и потолков в сухих помещениях с нормальным уровнем влажности. Картон обычно серый, маркировка синяя. - ГКЛВ (влагостойкий): Пропитан специальными водоотталкивающими и антисептическими составами, предназначен для использования во влажных помещениях (ванные, сан.узлы, кухни). Картон зеленый, маркировка синяя. - ГКЛО (огнестойкий): Содержит армирующие добавки и антипирены, что повышает его сопротивление огню. Используется в помещениях с повышенными требованиями к пожарной безопасности. Маркировка красная. - ГКЛВО (влаго-огнестойкий): Сочетает свойства ГКЛВ и ГКЛО, подходит для помещений с повышенной влажностью и риском возгорания, например, на кухне. - ГКЛЗ (звукоизоляционный): Имеет уплотненный сердечник и армирован стекловолокном для улучшения звукоизоляции. Используется для обшивки стен и перегородок, где важна шумоизоляция. Типы ГВЛ (Гипсо Волокнистые Листы) - ГВЛ (обычный): Для обшивки стен и перегородок в сухих помещениях. Обладает высокой прочностью и плотностью по сравнению с ГКЛ. - ГВЛВ (влагостойкий): Поверхность обрабатывается гидрофобизатором, что делает его пригодным для влажных помещений, таких как ванные комнаты, гаражи или подвалы. - ГВЛ с фальцевой кромкой: Используются для монтажа стен и потолков. - ГВЛ с прямоугольной кромкой: Используются для устройства «сухой стяжки» пола.

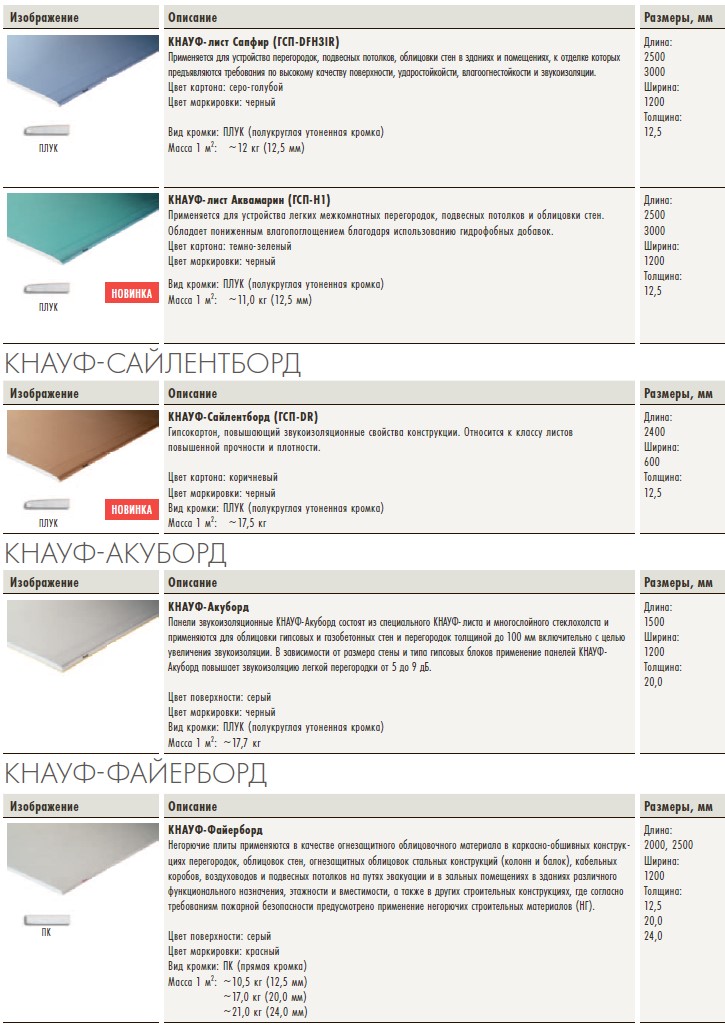

типы гкл/гвл листов, в зависимости от назначения использования

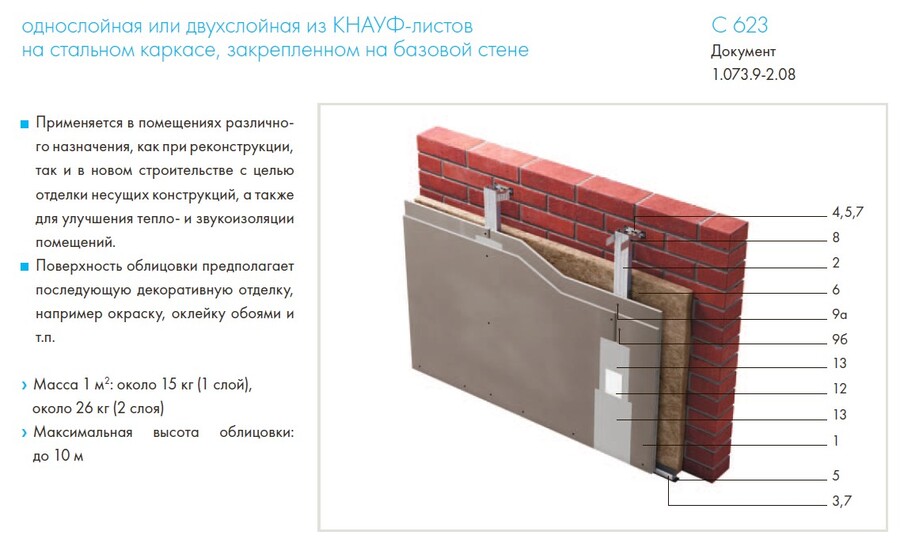

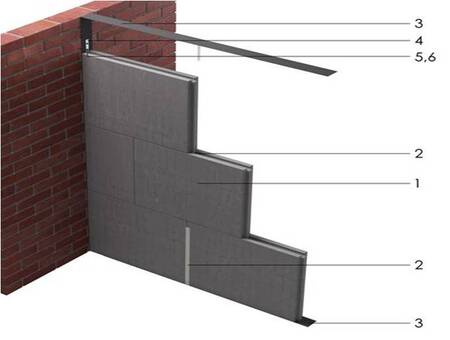

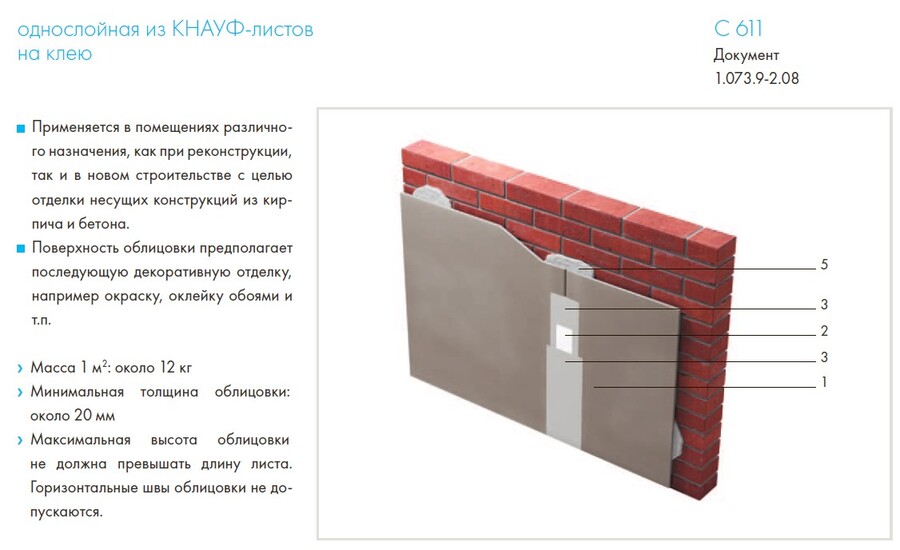

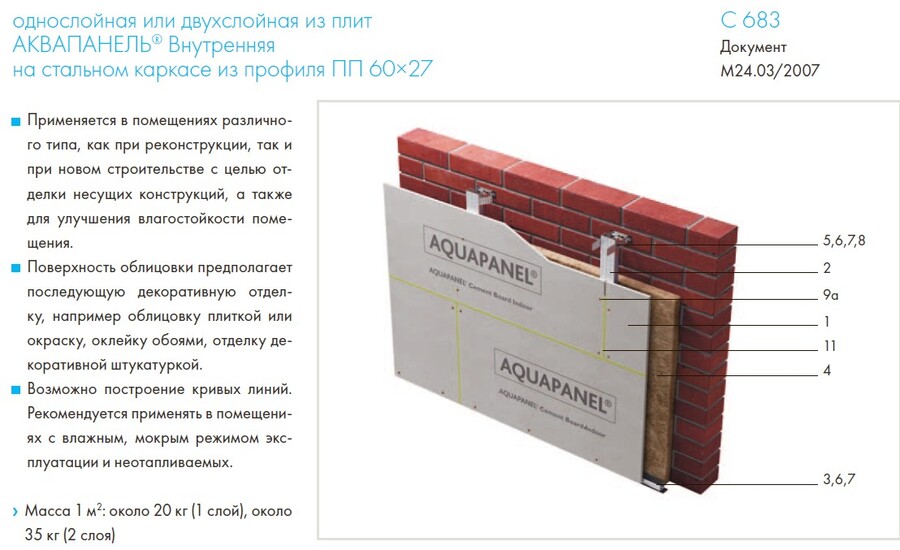

обшивка (облицовка) стен, перегородок

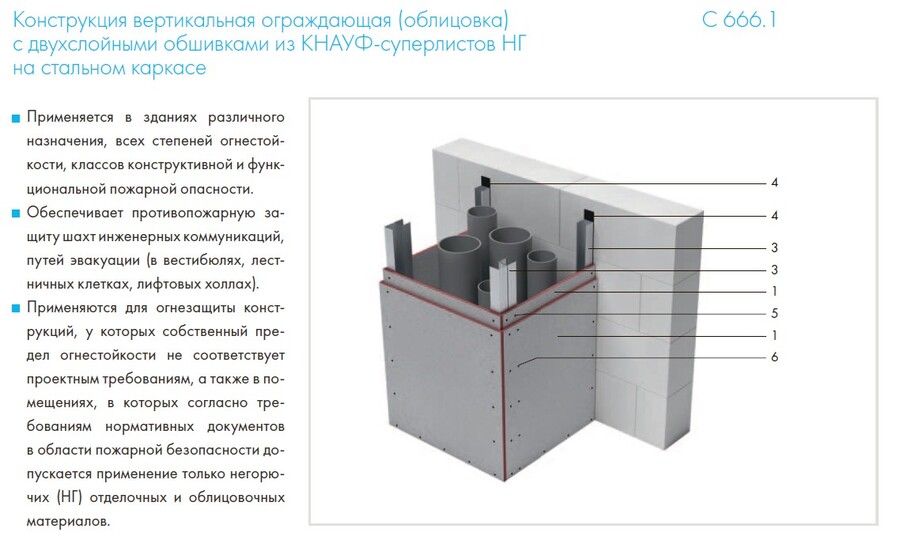

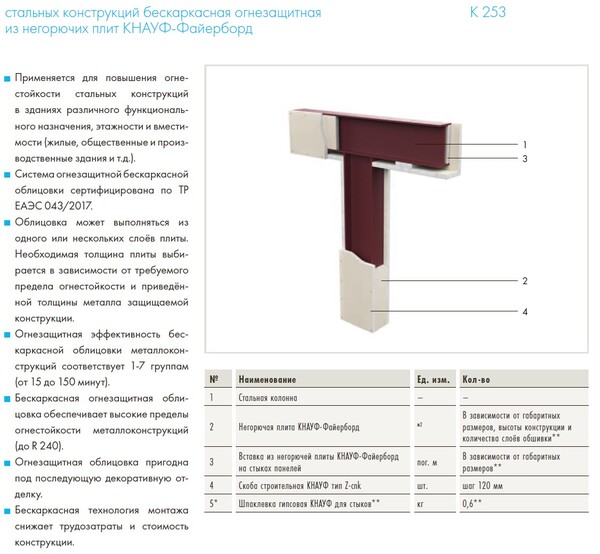

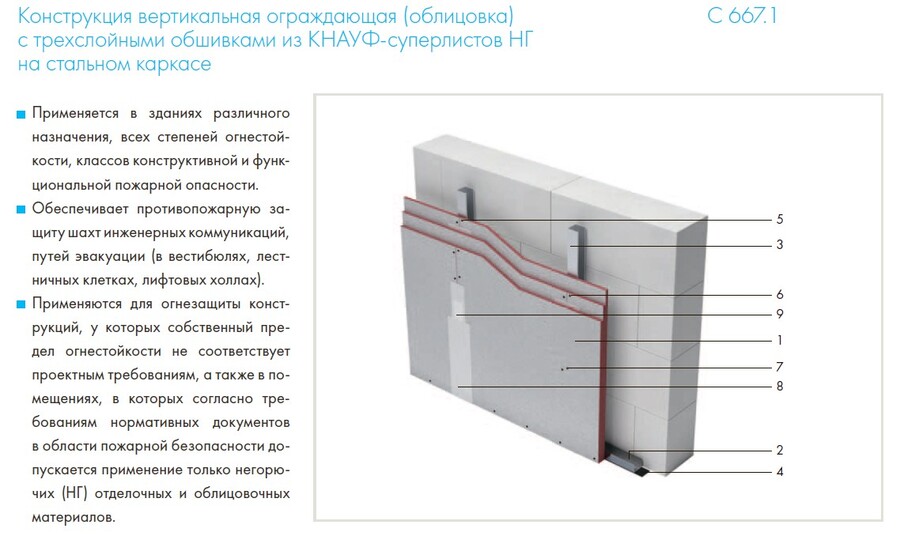

обшивка коммуникаций и металлоконструкций

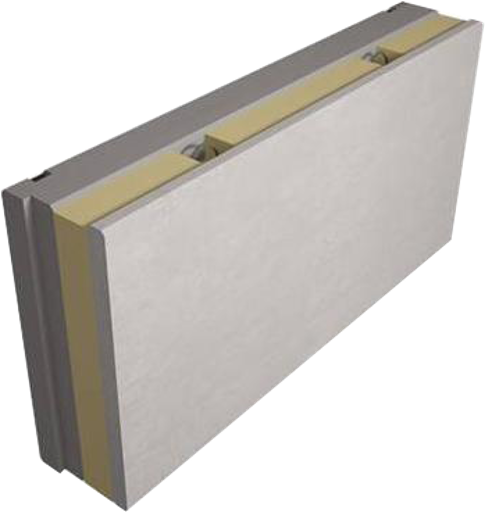

СЭНДВИЧ-ПАНЕЛИ
ПЕРЕГОРОДКИ МОНТИРУЕМЫЕ НА ЧИСТОВУЮ ПОВЕРХНОСТЬ
перегородки «гармошки»

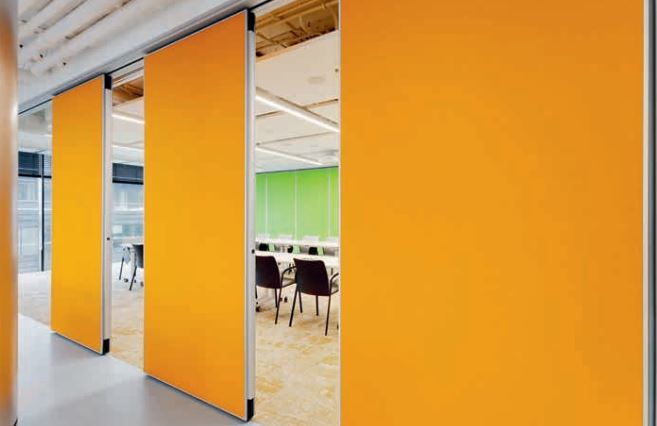

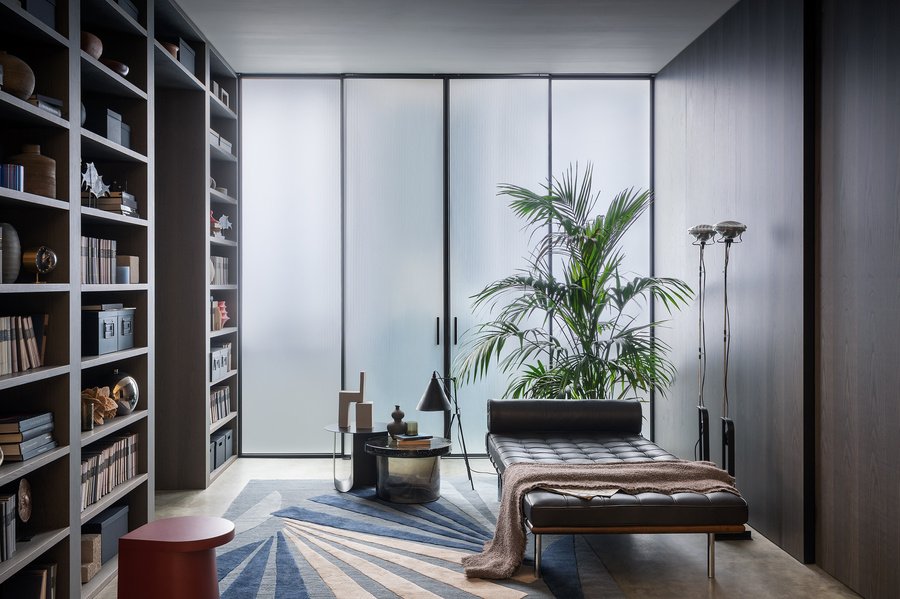

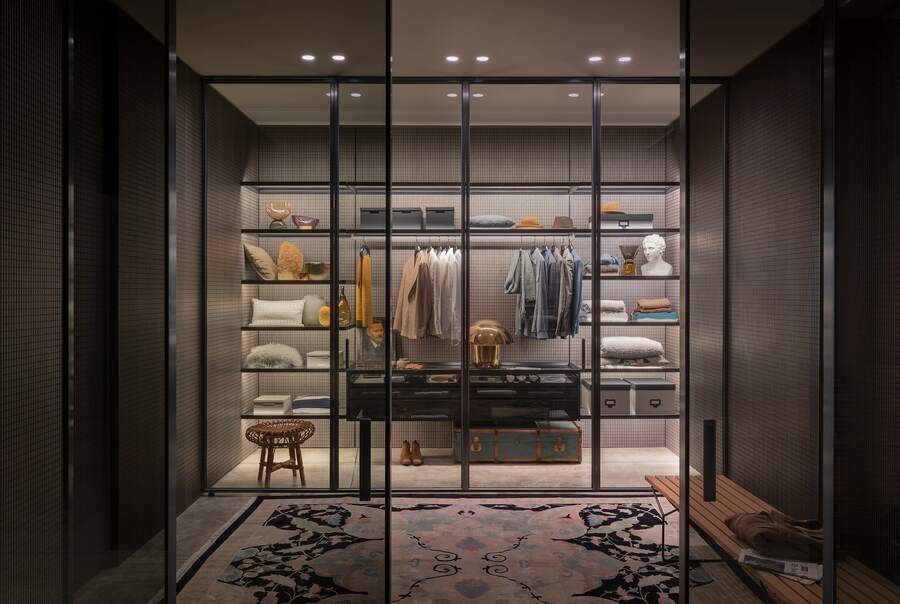

сдвижные перегородки

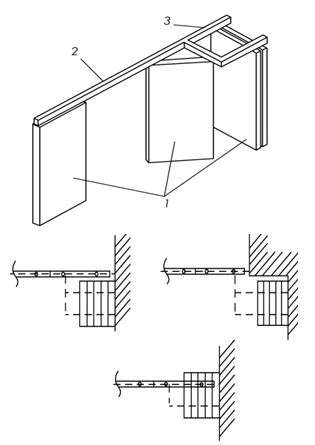

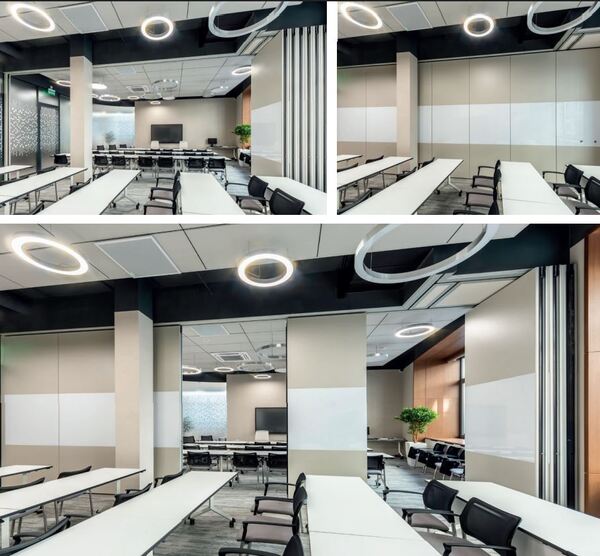

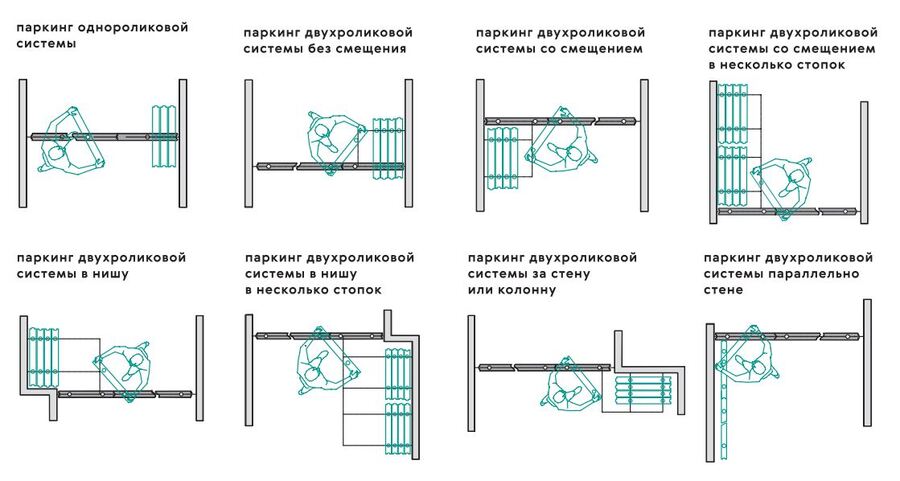

трансформируемые перегородки с парковкой

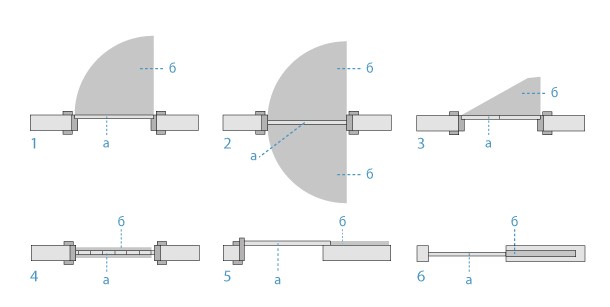

ТИПЫ ДВЕРЕЙ
- двери навесные: а- закрытые двери, б- траектория открытия,
- турникетные двери: а- закрытые двери, б- траектория открытия,
- складывающиеся пополам: а- закрытые двери, б- траектория открытия,
- двери-гармошка: а- закрытые двери, б- траектория открытия,
- сдвижные по стене: а- закрытые двери, б-траектория открытия,
- сдвижные внутри стены: а) закрытые двери, б) траектория открытия
Различают основные типы дверей: По способу открывания: - Распашные: Самый распространенный тип, открываются внутрь или наружу. - Раздвижные (купе): Створки движутся по направляющим, экономя пространство. Могут быть одно- или двустворчатыми. - Складные: Створки складываются по принципу «книжки» или «гармошки». - Качающиеся (маятниковые): Движутся в обе стороны, как в магазинах или общественных местах. - Поворотные: Полотно вращается вокруг центральной оси. - Скрытые: Полотно скрыто в стене или имеет невидимую раму. - По количеству створок: Однопольные: Состоят из одного полотна. Двупольные: Состоят из двух полотен. Полуторные: Имеют два полотна, одно из которых узкое, а другое широкое. - По материалу изготовления Деревянные: Из массива ценных пород или из клееных пиломатериалов. Пластиковые: Высокопрочные и влагостойкие. Металлические: Чаще всего используются для входных дверей, но могут применяться и для внутренних. Стеклянные: Могут быть бескаркасными или с каркасом. Из композитных материалов: МДФ, ДСП, ДВП. - По конструкции полотна Щитовые: Заполненные сотовым или цельным материалом. Филенчатые: Каркас из стоек и перекладин, заполненный филенками (вставками). Царговые: Состоят из набора вертикальных и горизонтальных планок (царг). Рамные: Каркас с различными вставками (например, стекло)
Двери под покраску; Двери-невидимки; Двери с классическими наличниками или молдингами; Двери с фрезеровками;

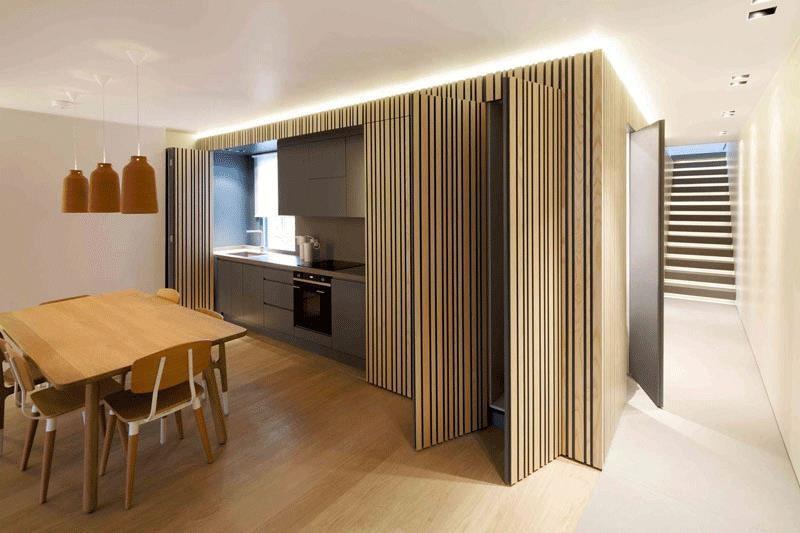

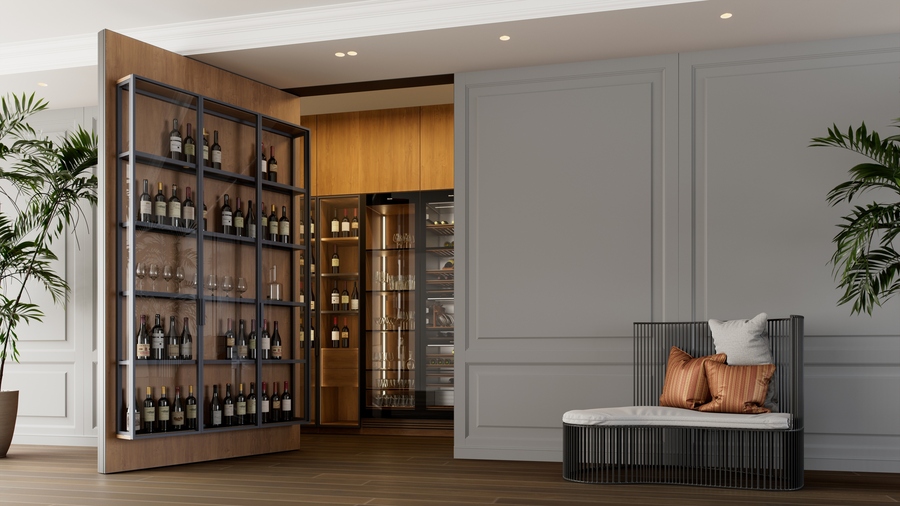

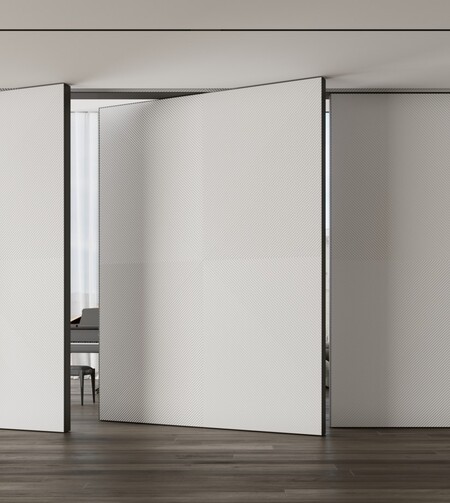

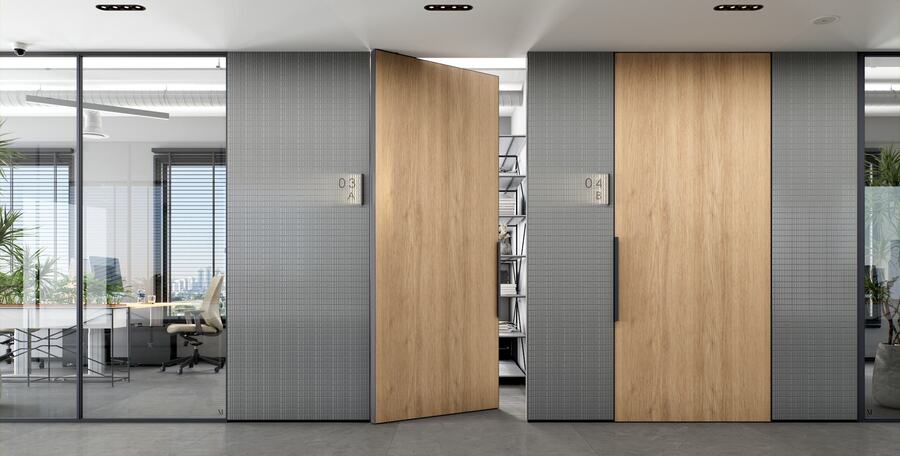

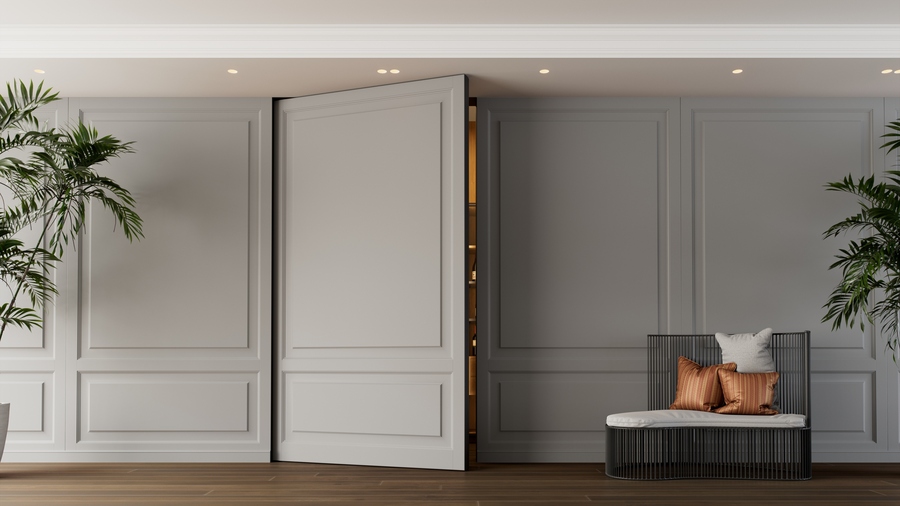

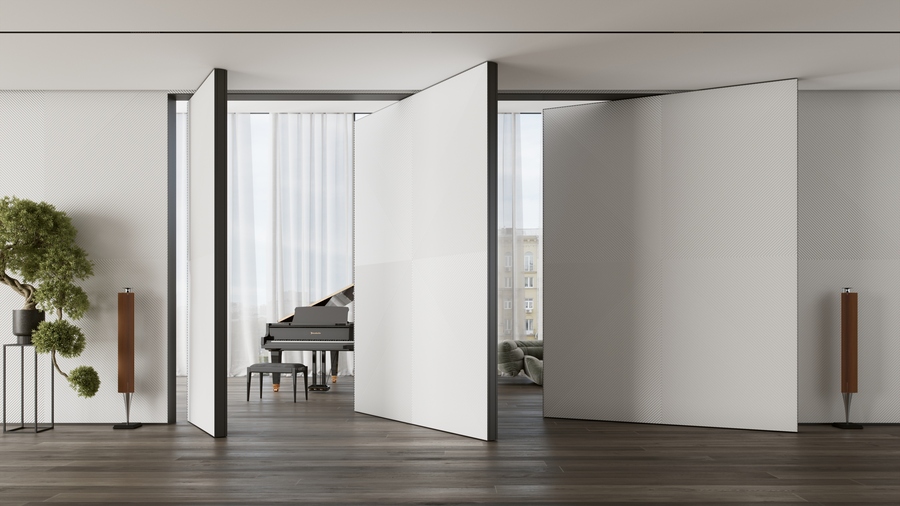

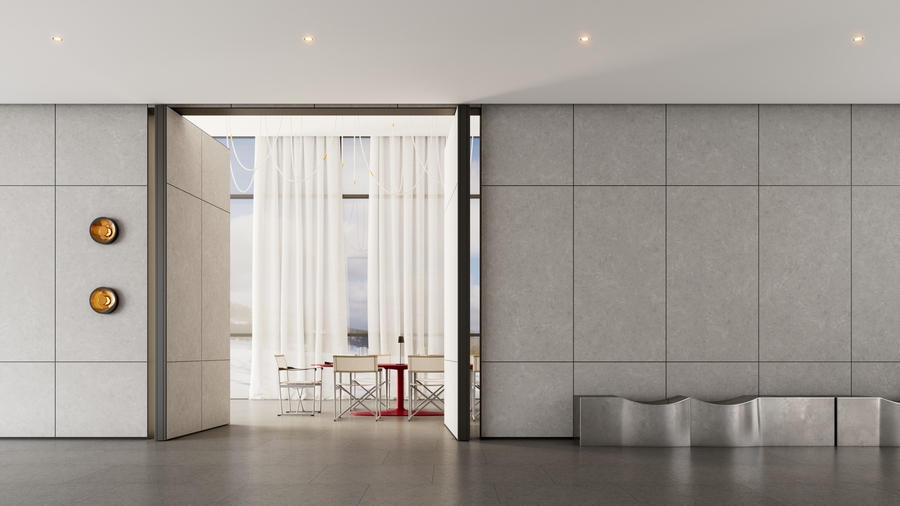

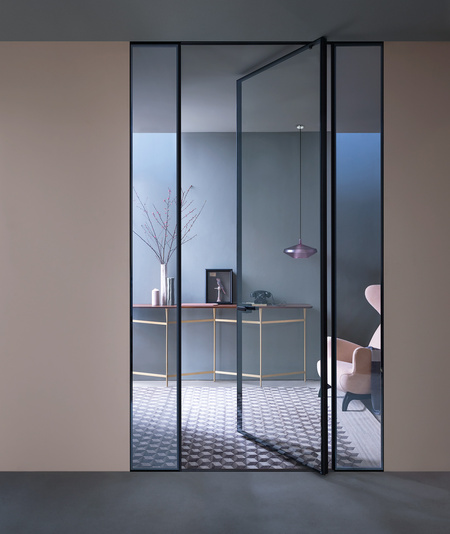

ДВЕРИ-PIVOT
Система Pivot предполагает крепление двери на центральной оси, которая обычно устанавливается на полу и потолке. Это позволяет двери вращаться вокруг своей вертикальной оси, создавая эффект «вращающейся двери». Поворот может осуществляться как на 90, так и на 180 градусов, в зависимости от конструкции и потребностей помещения. Электромеханическая многоточечная система блокировки гарантирует безопасность при использовании дверей-pivot в качестве входных.

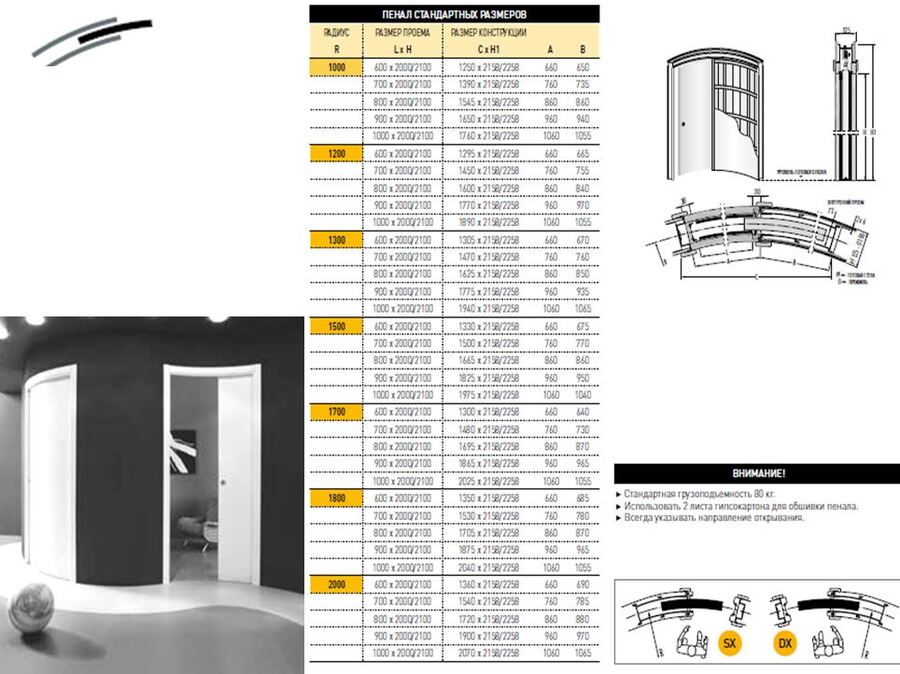

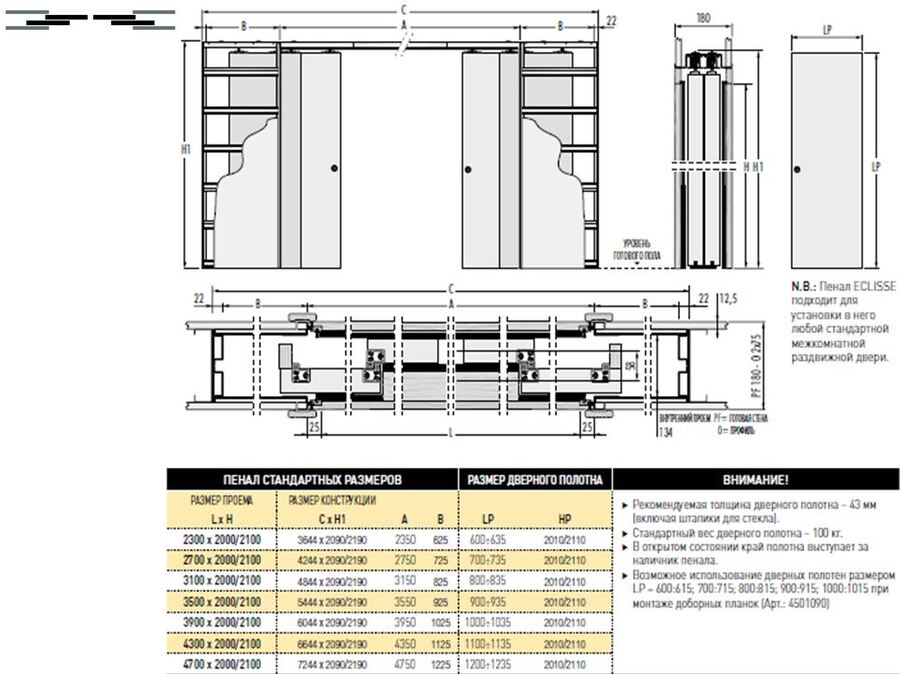

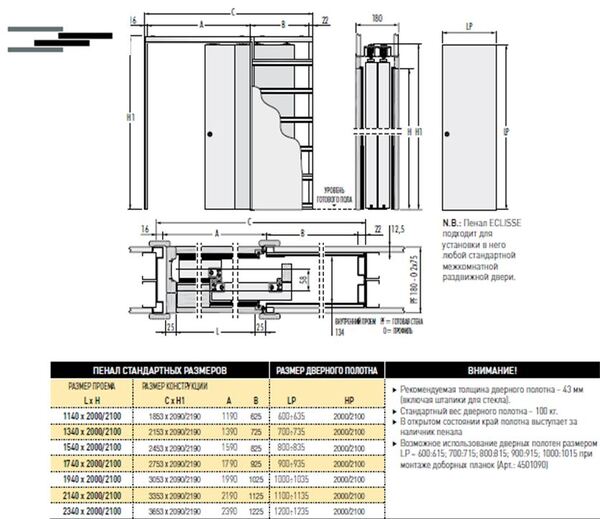

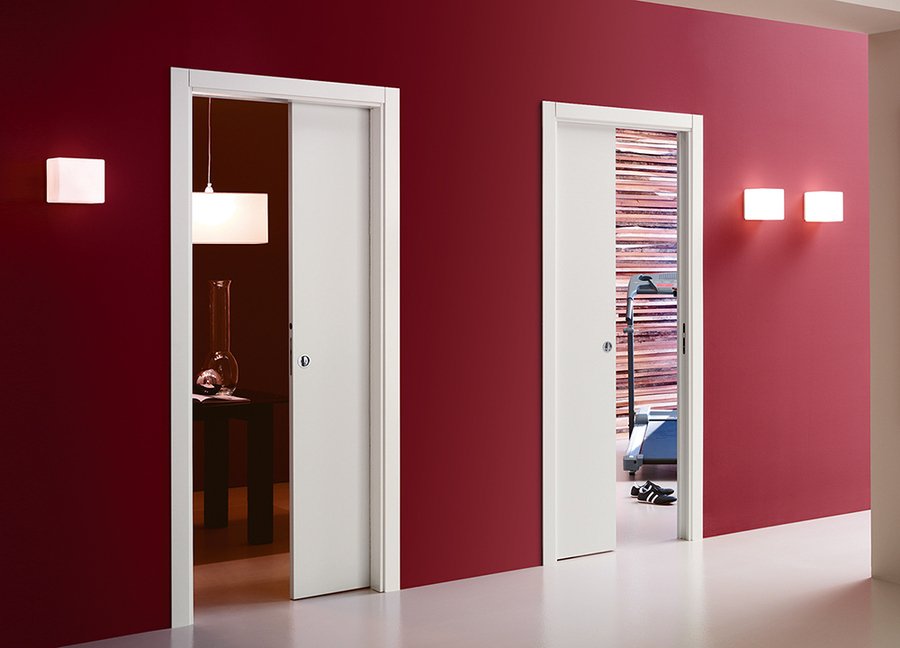

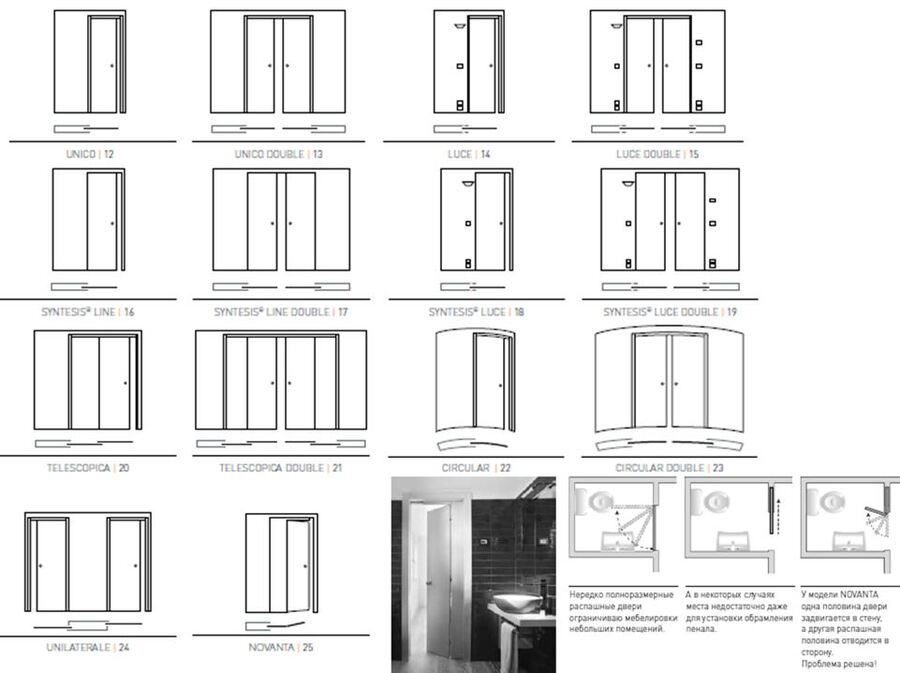

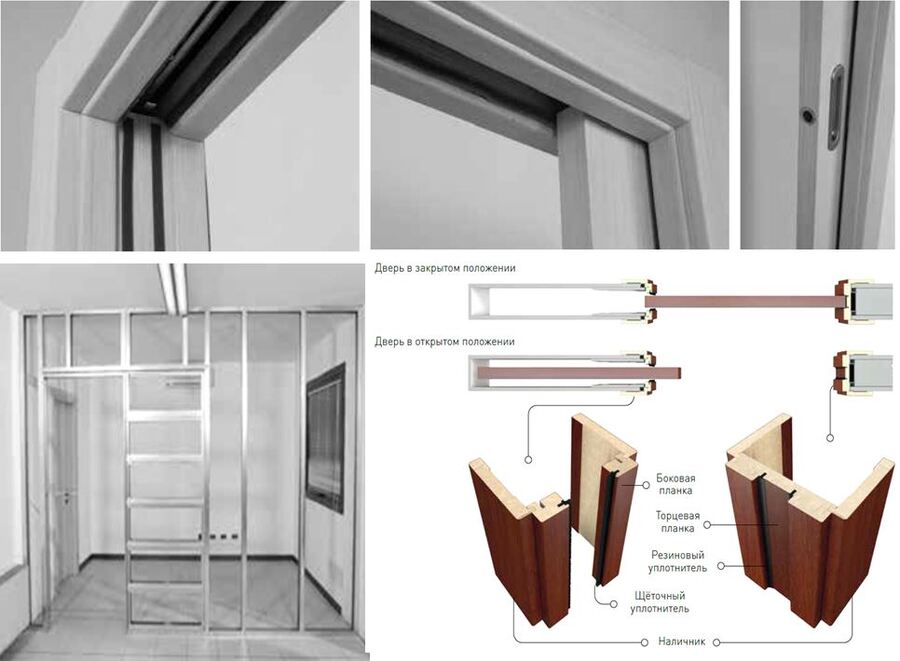

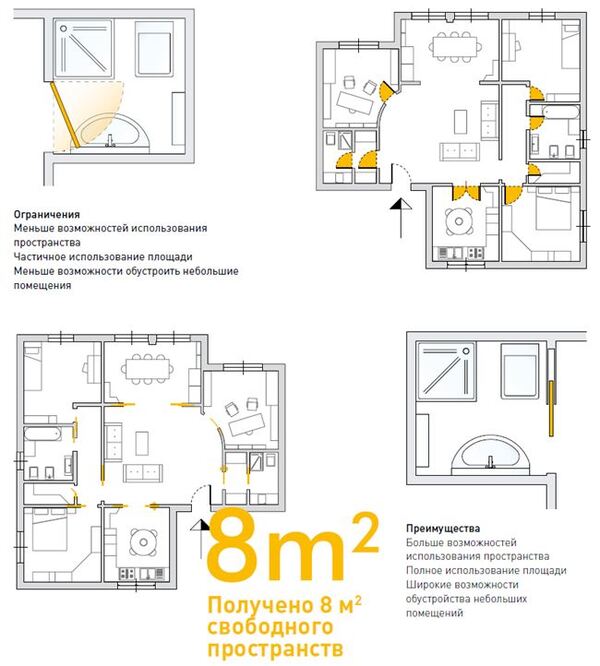

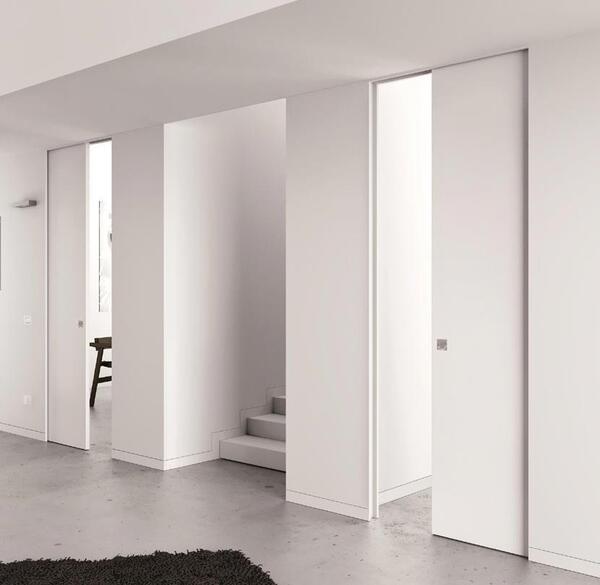

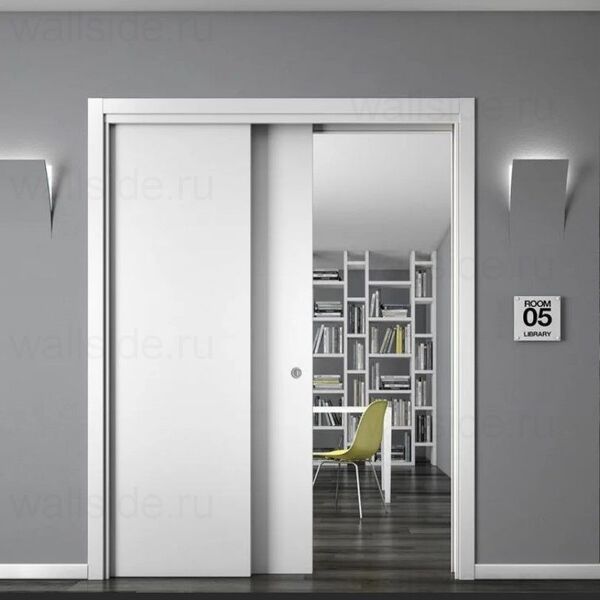

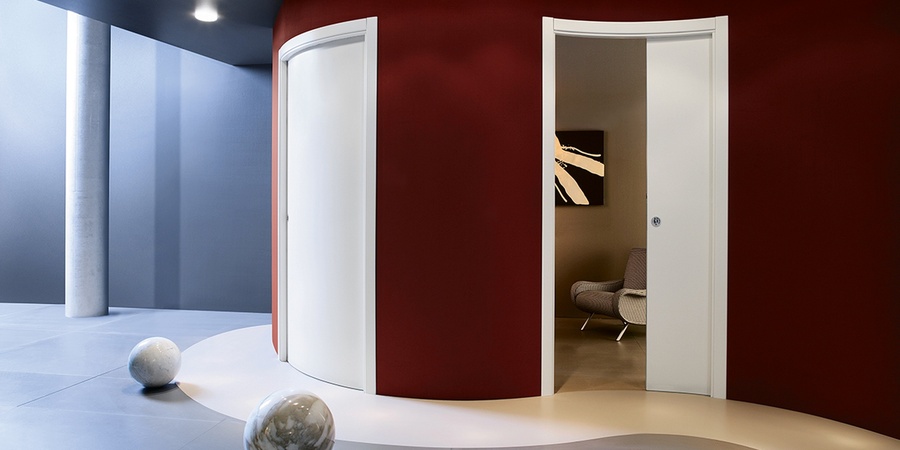

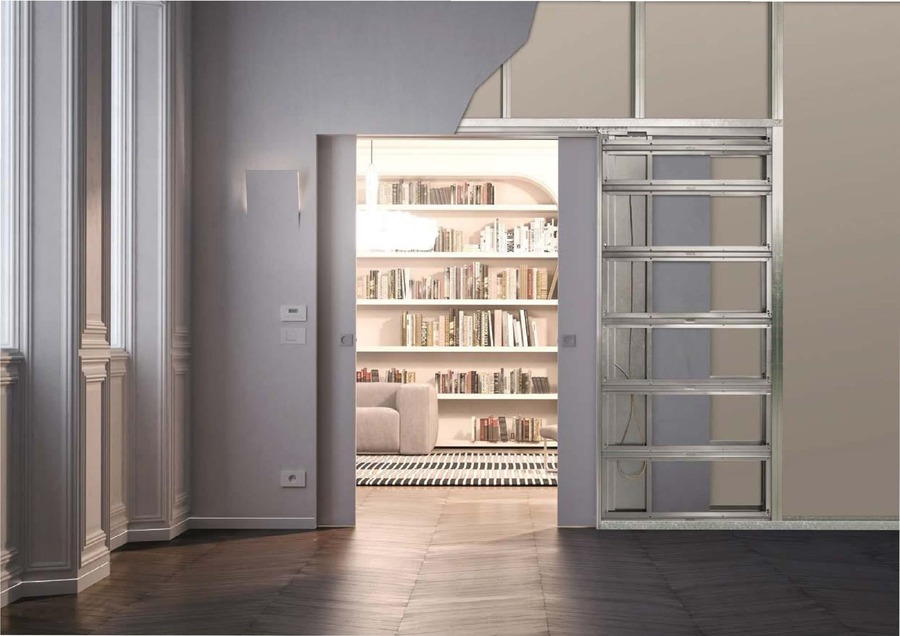

ДВЕРИ СДВИЖНЫЕ В ПЕНАЛ

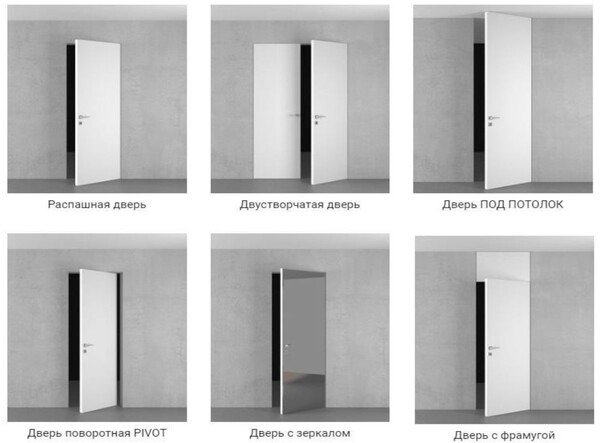

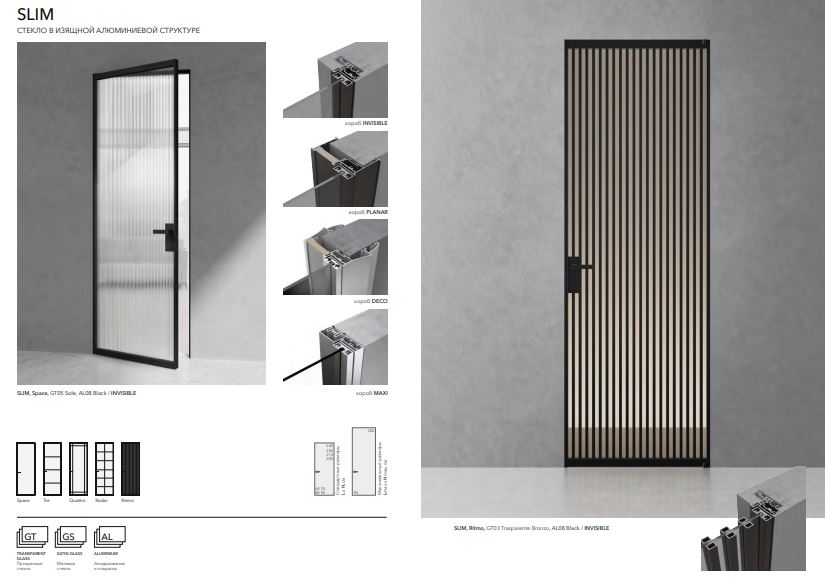

ДВЕРИ РАСПАШНЫЕ

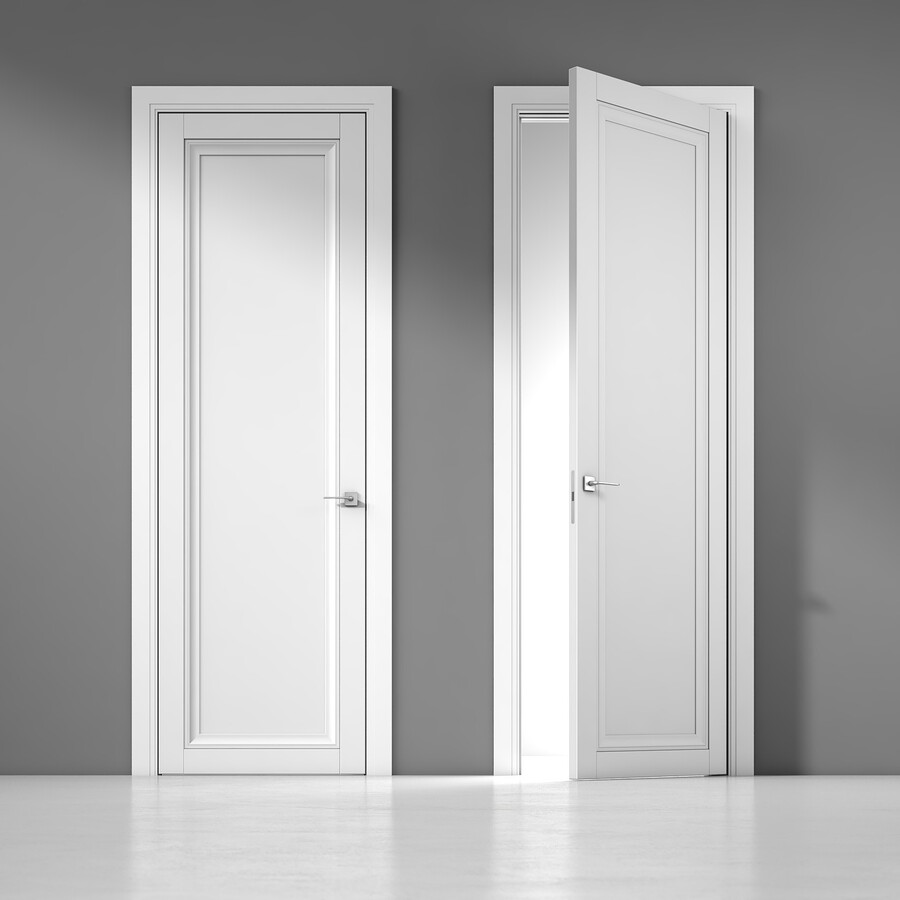

дверь с филенками

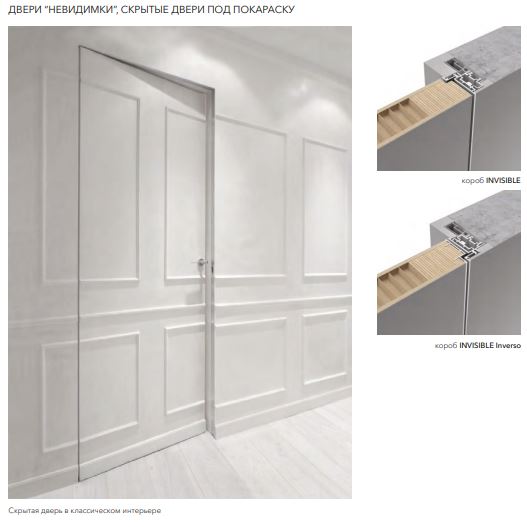

дверь-невидимка с филенками под покраску

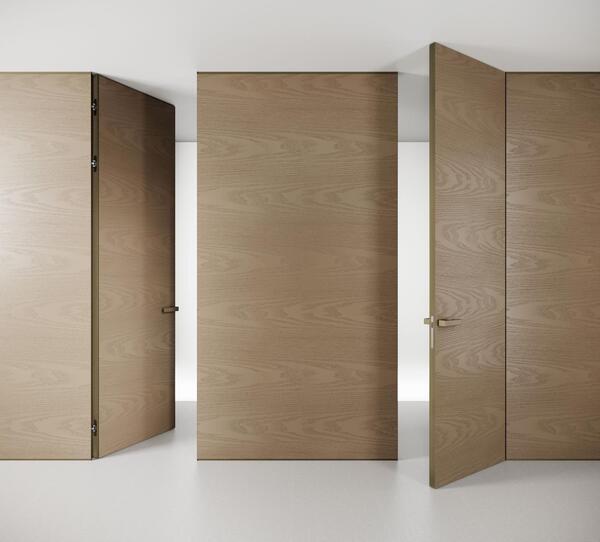

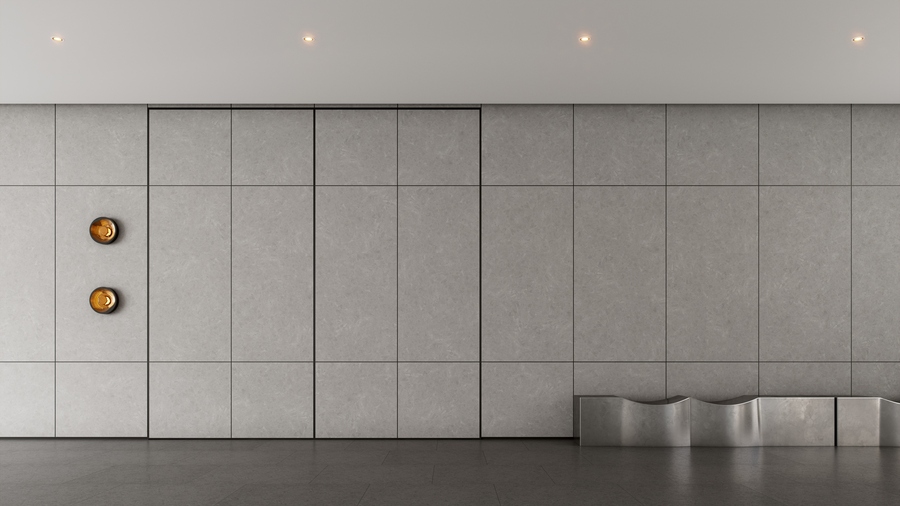

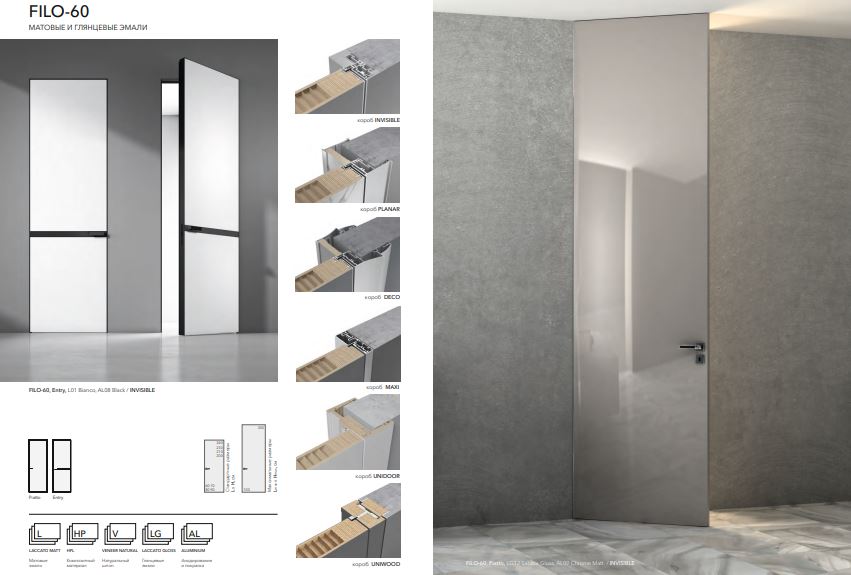

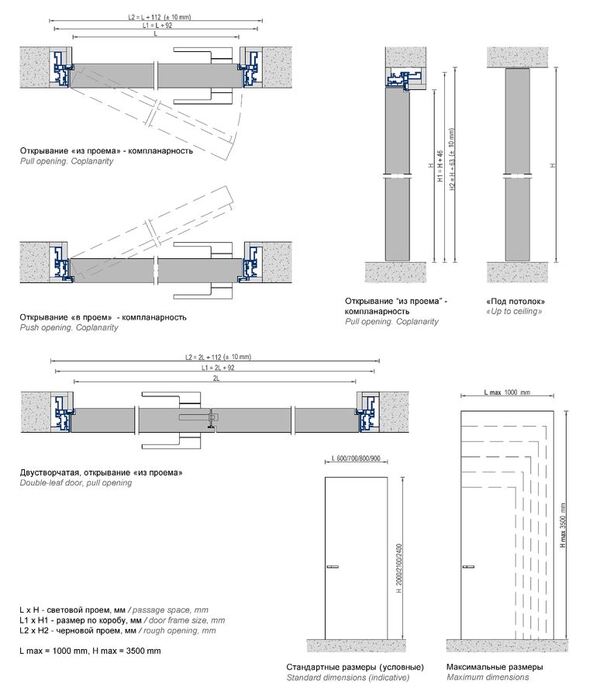

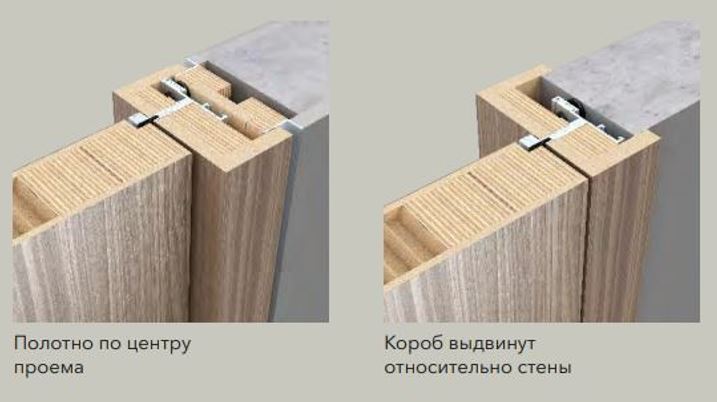

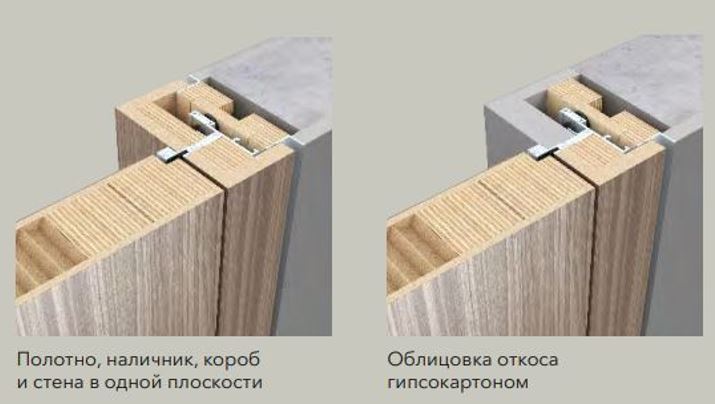

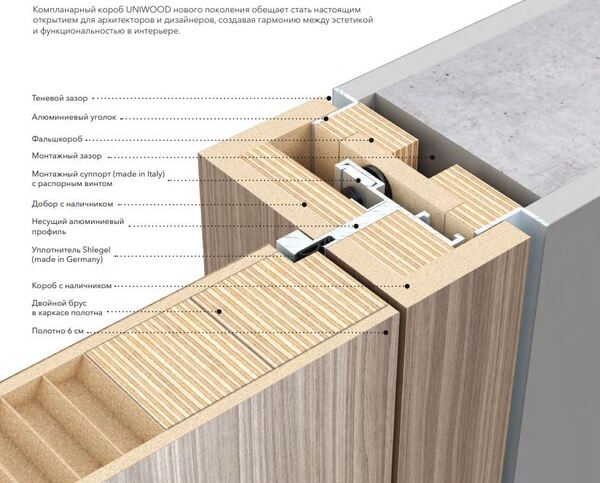

КОМПЛАНАРНЫЕ ДВЕРИ
Компланарная дверь - дверная система, в которой полотно находится в одной плоскости со стеной или коробкой, создавая монолитный и бесшовный вид. Достигается за счет особой конструкции короба со скрытыми петлями и без выступающих наличников. Ключевые особенности компланарных дверей: - Единая плоскость: Дверь и стена (или короб) находятся на одном уровне, что визуально делает её «невидимой» или «сливающейся». - Отсутствие выступающих элементов: Нет традиционных наличников или порогов, которые могли бы нарушать целостность стены. - Скрытые петли: Используются скрытые петли, которые не видны снаружи, когда дверь закрыта.
Универсальность: Могут быть распашными или раздвижными, а также изготовлены из различных материалов (дерево, стекло, металл).

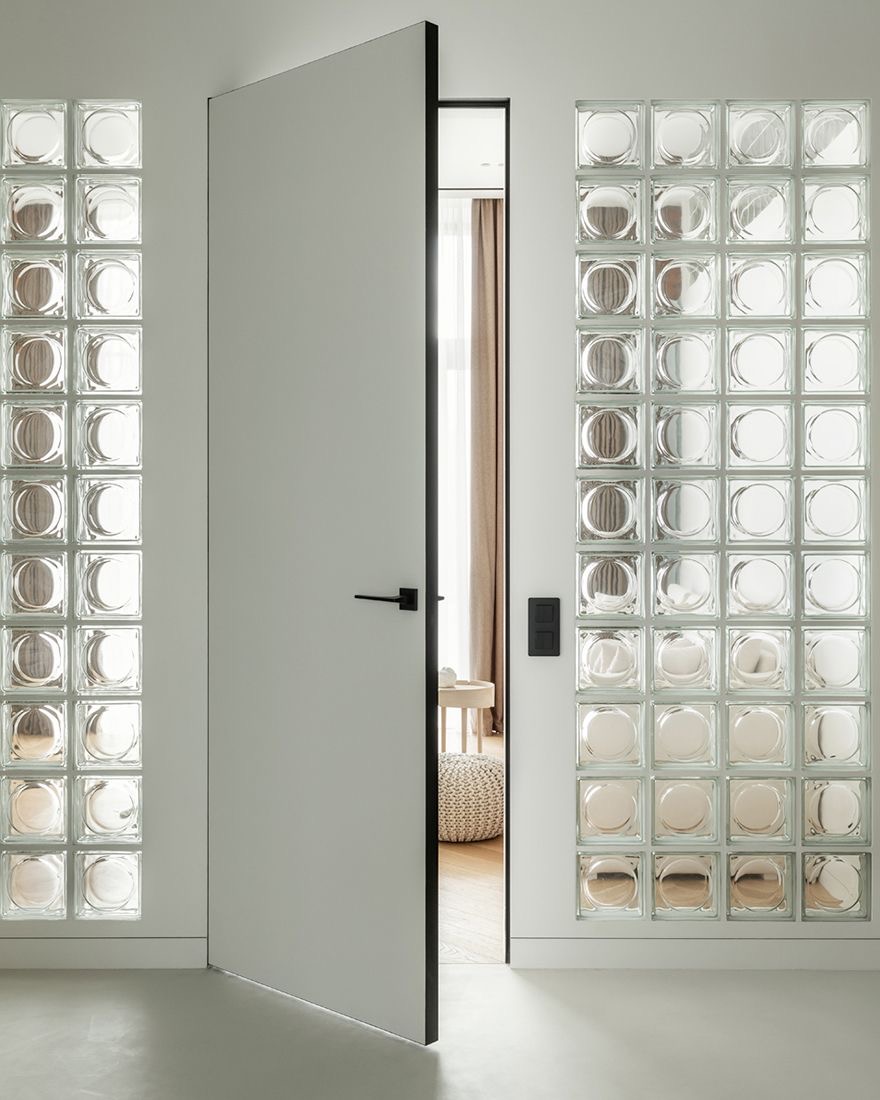

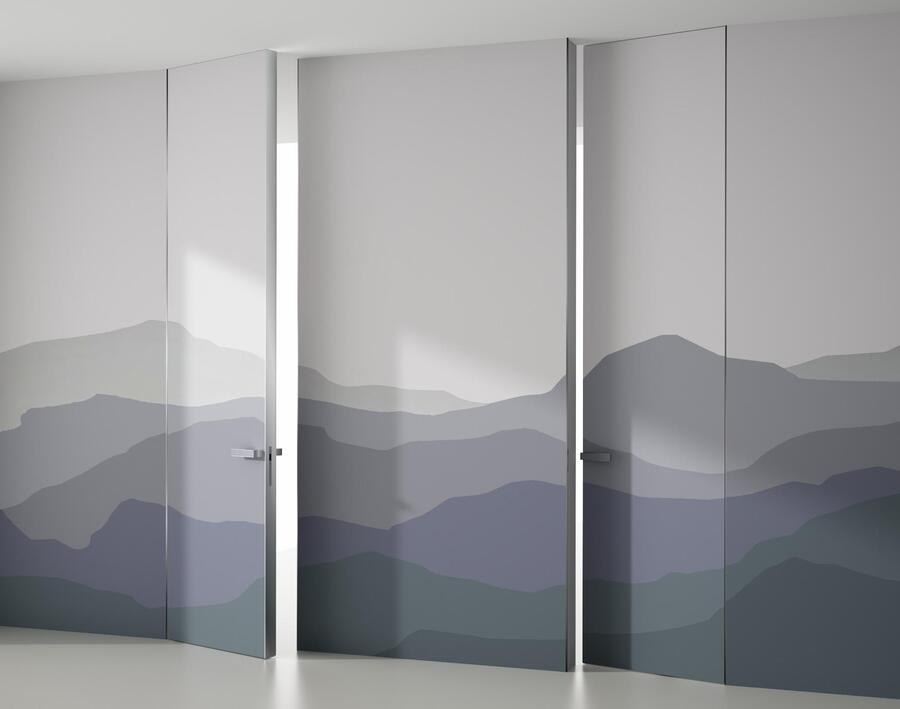

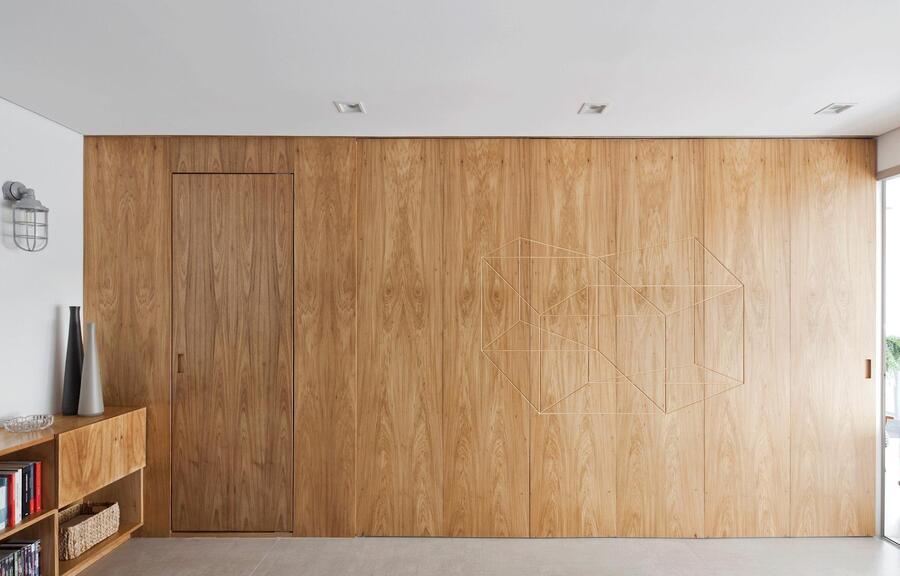

дверь-невидимка под покраску
дверь-невидимка шпонированная

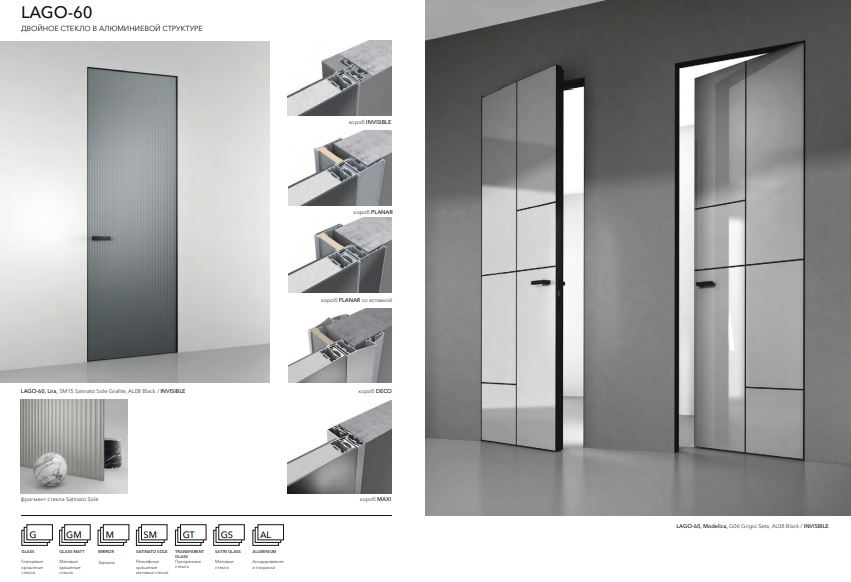

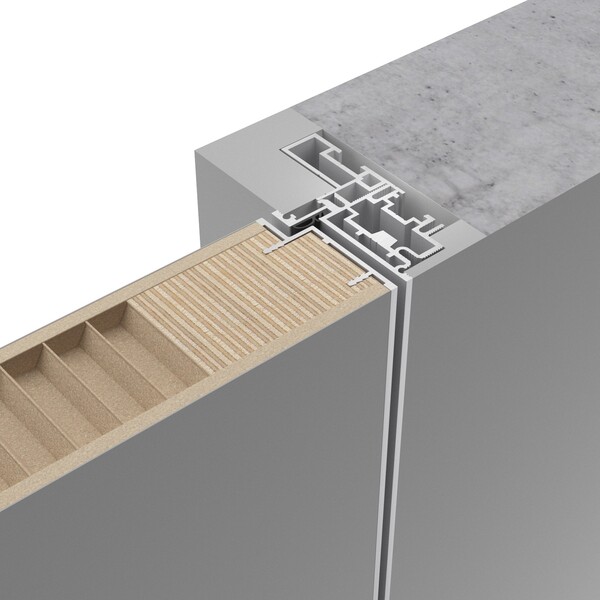

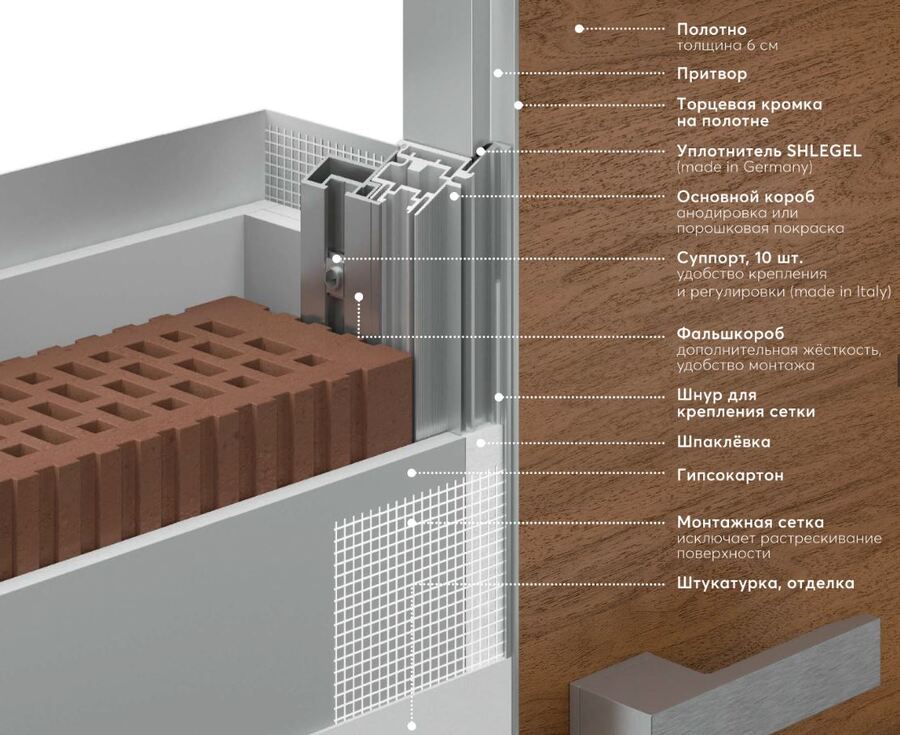

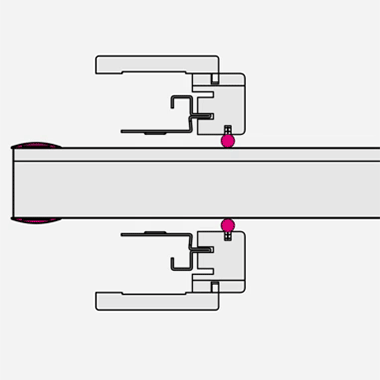

скрытый короб

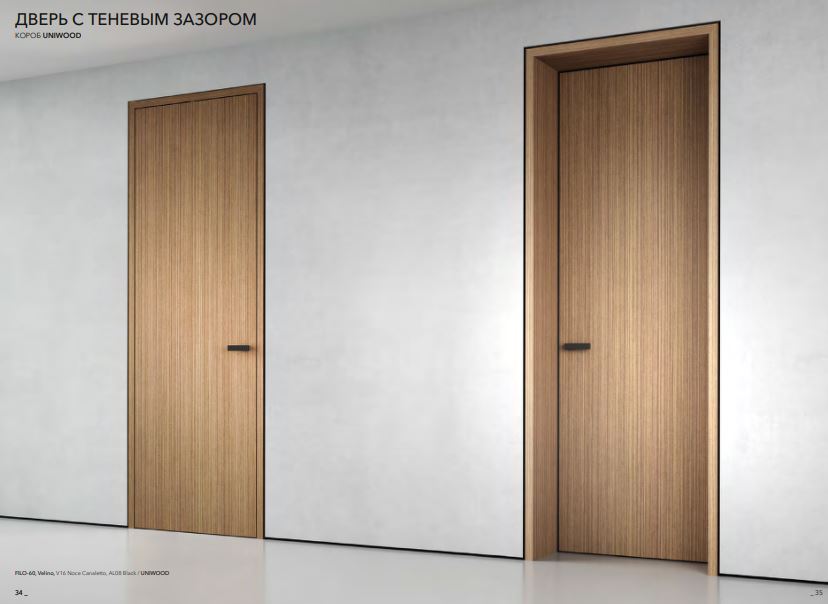

короб с теневым зазором

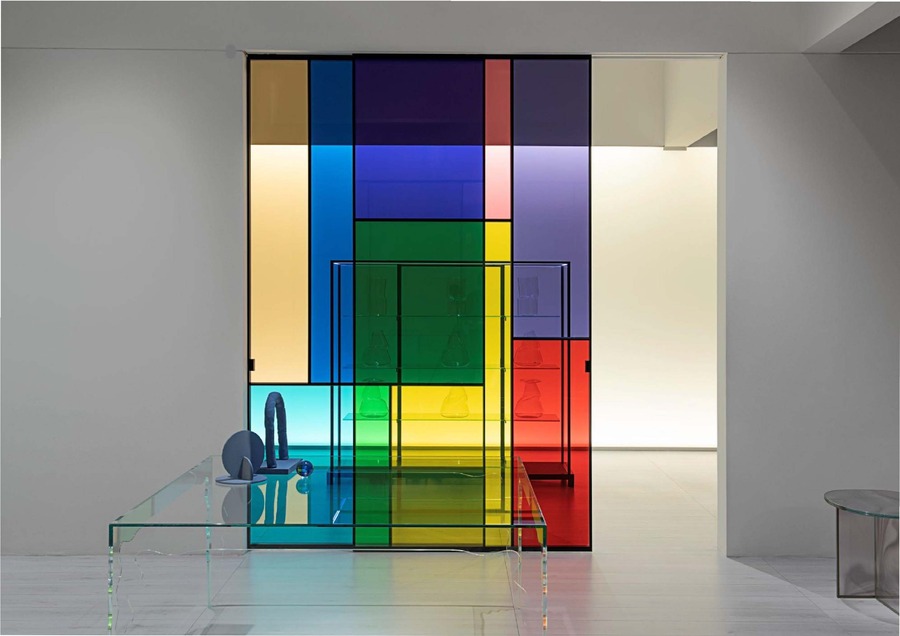

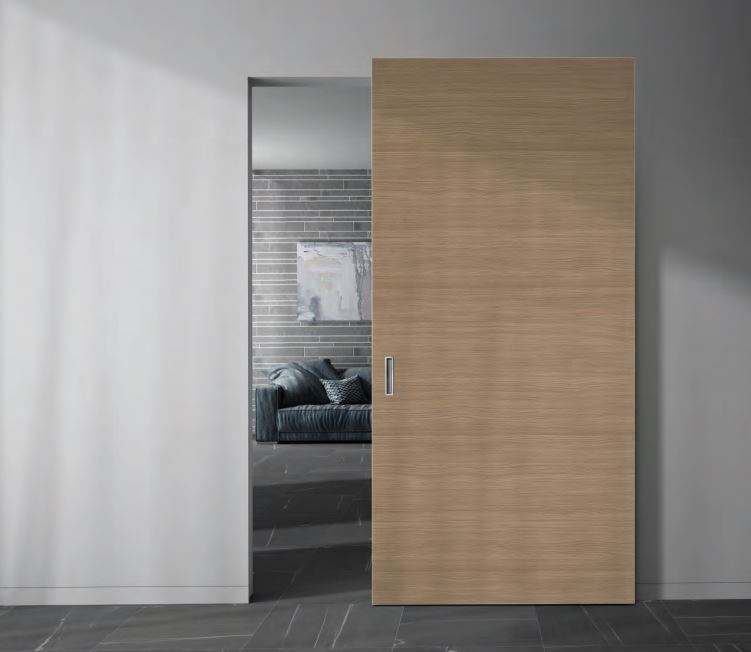

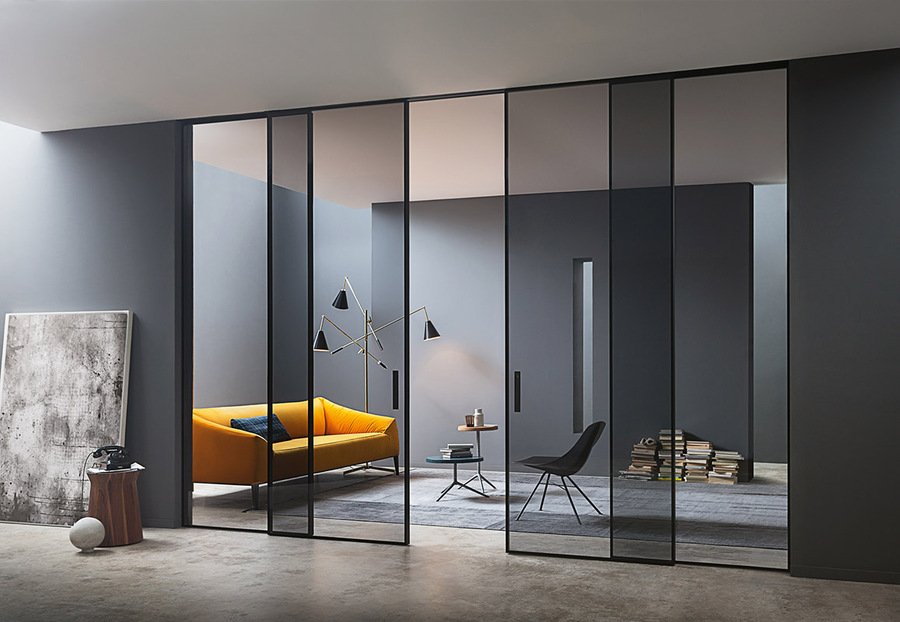

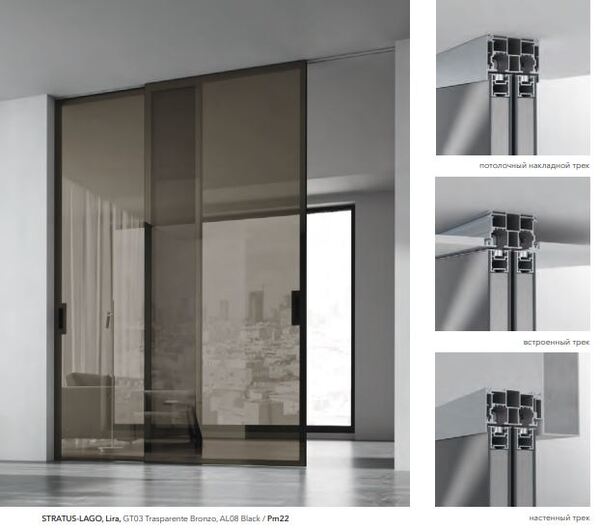

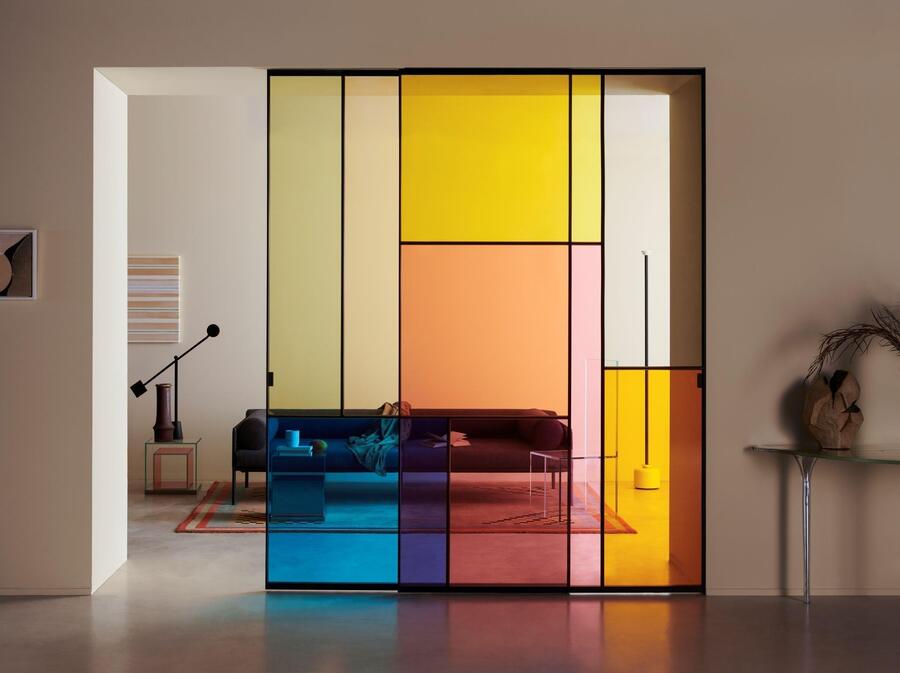

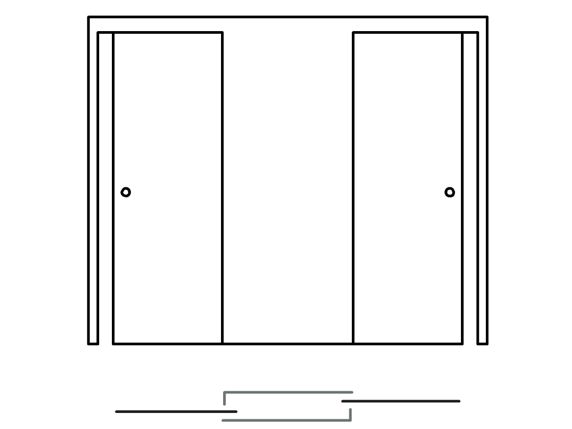

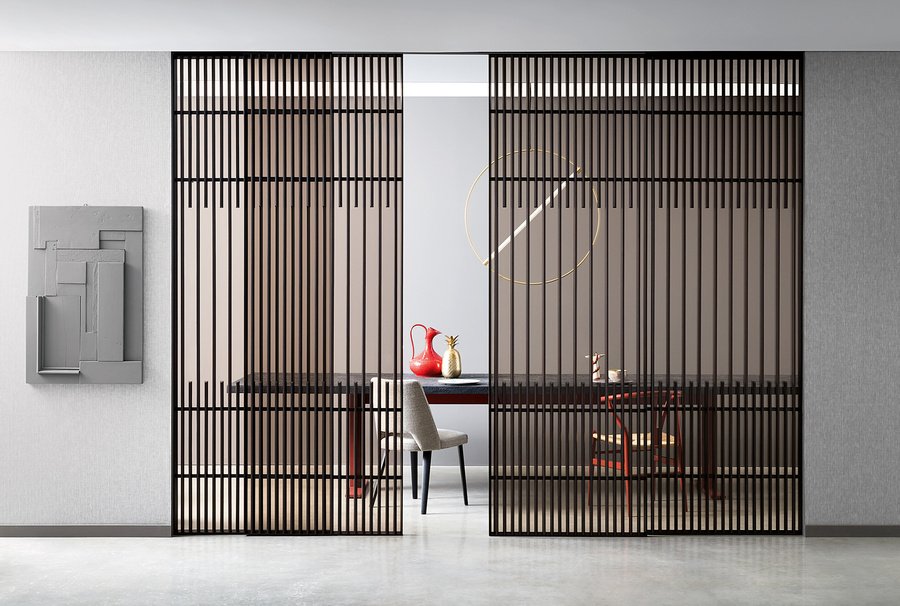

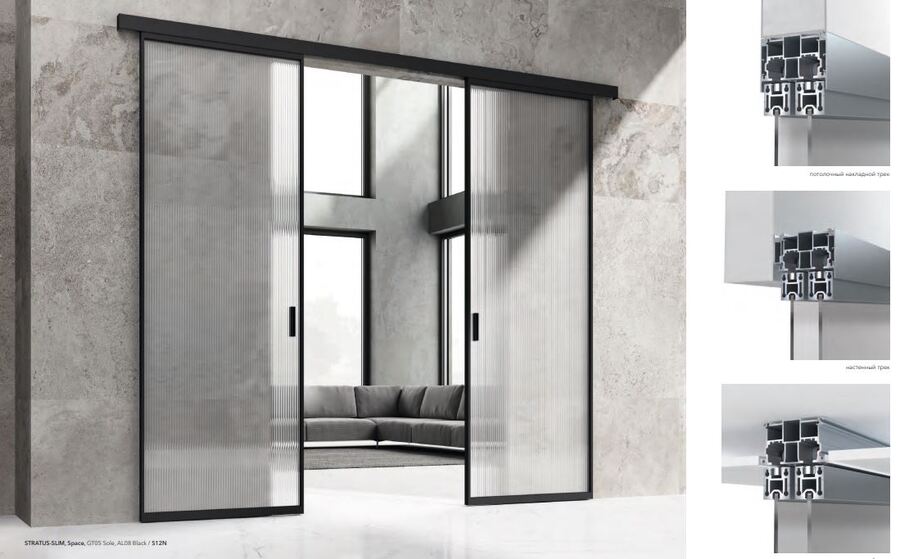

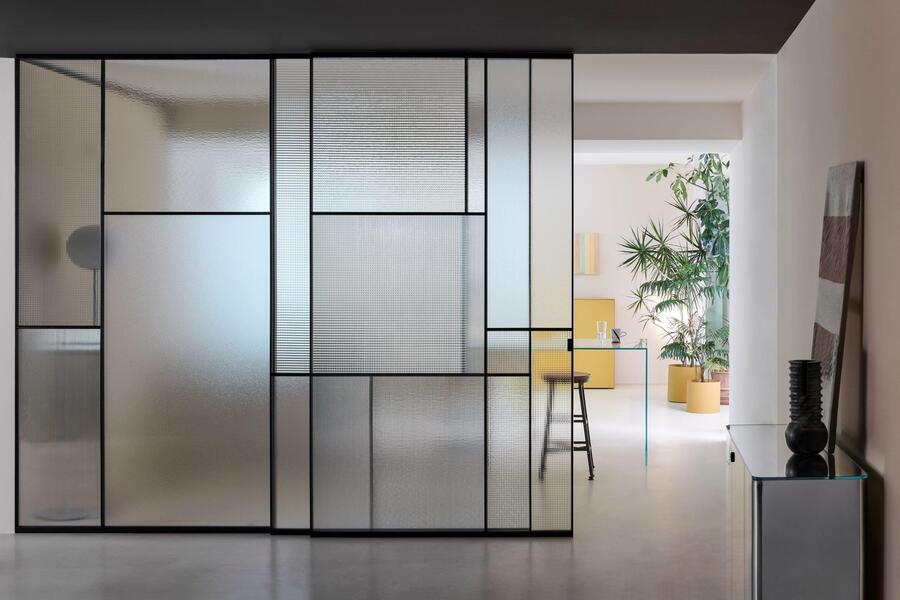

СДВИЖНЫЕ ДВЕРИ

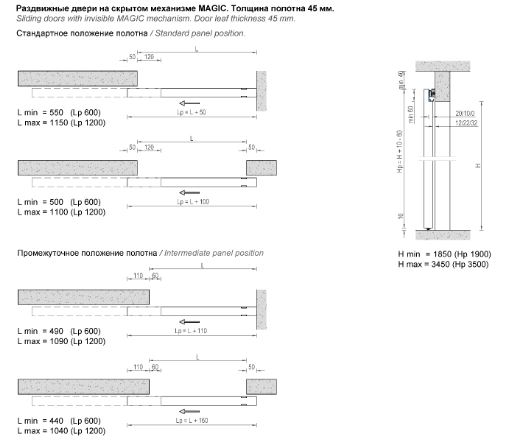

Раздвижные двери со скрытой системой MAGIC

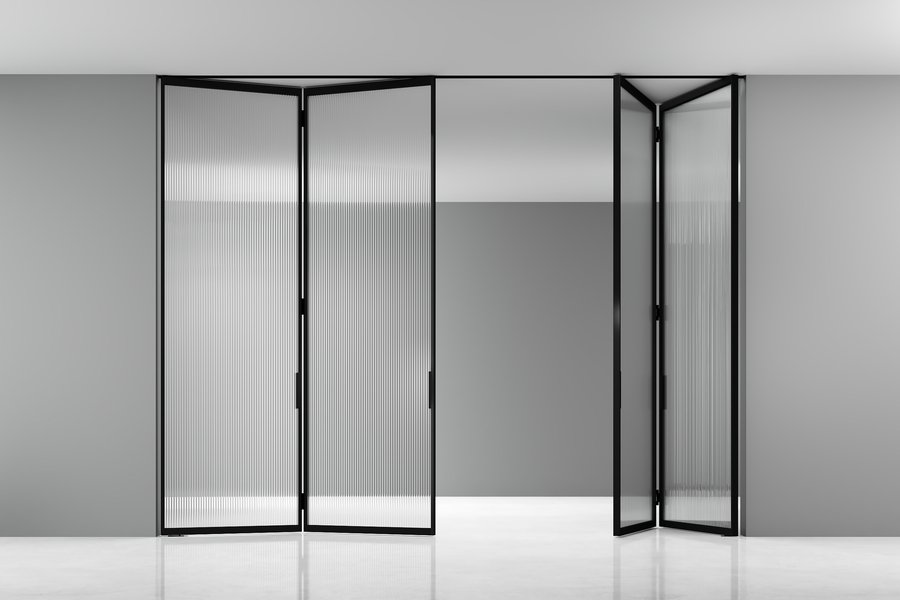

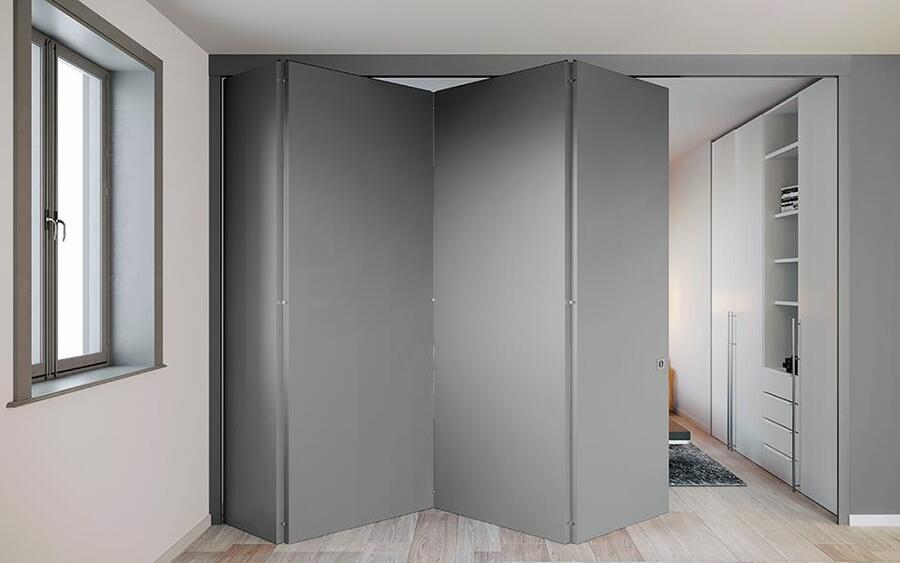

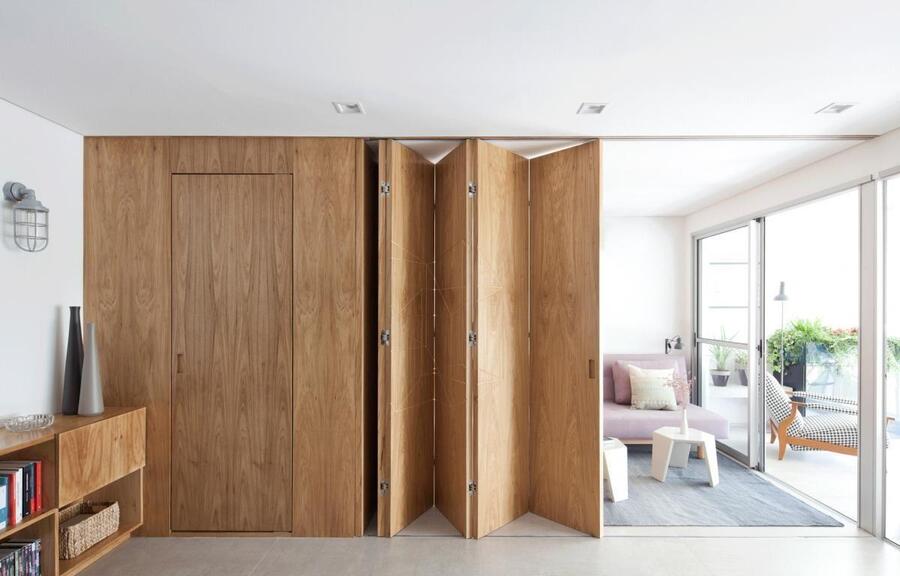

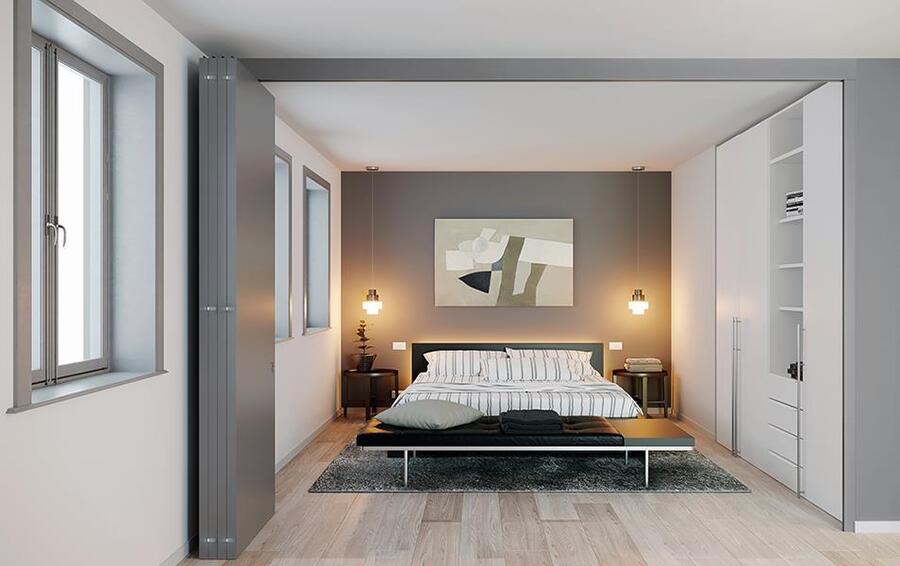

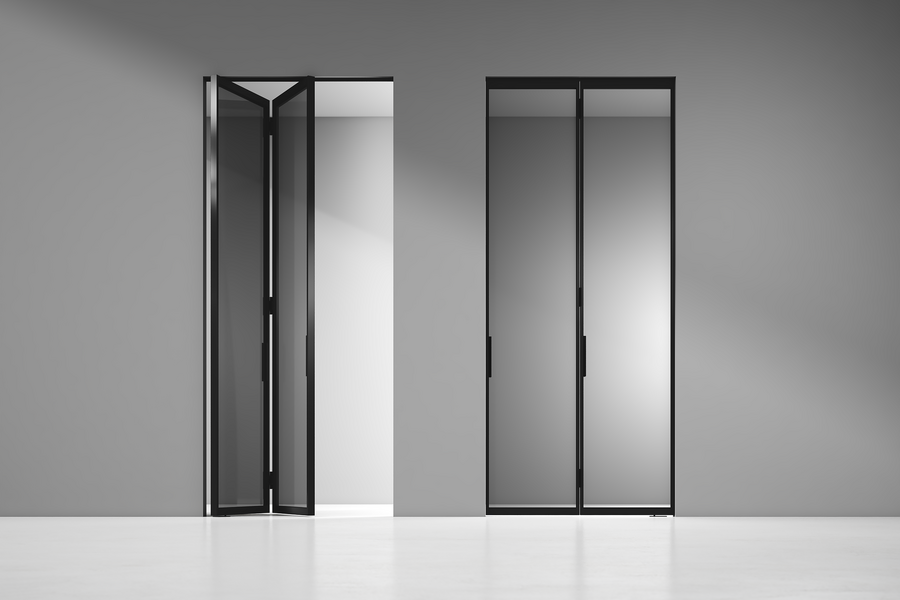

СКЛАДНЫЕ ДВЕРИ
